Datasheet TPD4E1U06DCKR
Технические параметры, размеры и рекомендации производителя
Защита от ESD
TPD4E1U06DCKR Elecsuper защитная диодная сборка 5 В, 4 А, 60 Вт, SOT-363
TPD4E1U06DCKR Elecsuper защитная диодная сборка 5 В, 4 А, 60 Вт, SOT-363
- MPN
- TPD4E1U06DCKR
- Бренд
- Elecsuper
- Артикул RU
- 120083
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 18 650 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 200 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
18 650 шт в наличии3,07 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

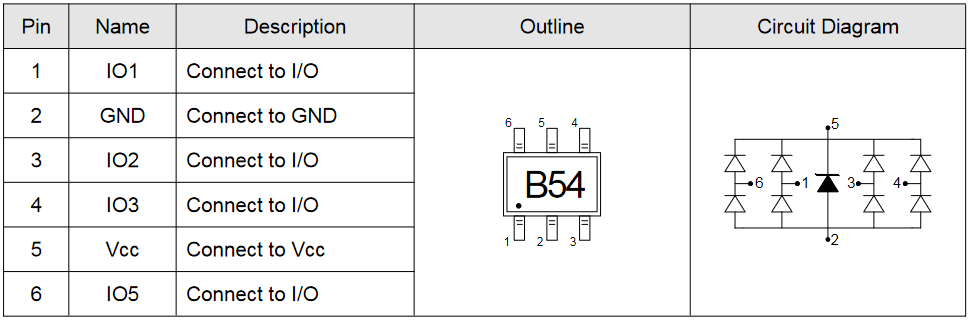

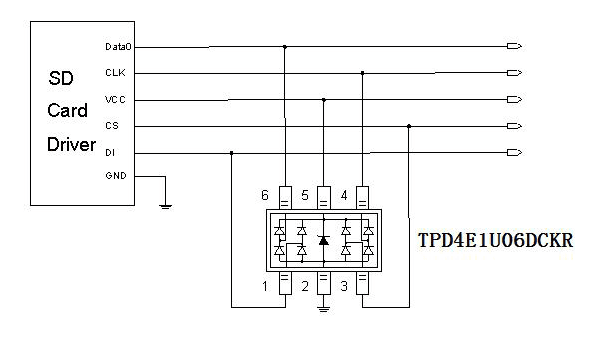

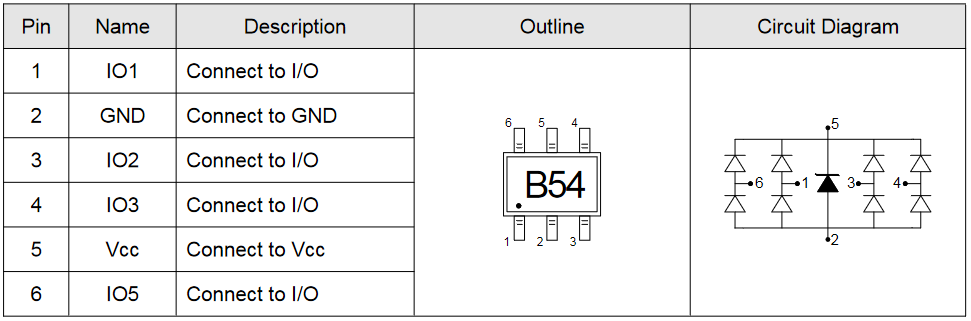

Документация и схема
Характеристики
- Пиковая мощность рассеивания, Вт
- 60
- Количество защищаемых линий
- 4
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 15
- Максимальный импульсный ток (Ipp), А
- 4
- Ток утечки, мкА
- 1
- Емкость, пФ
- 0,4
- Уровень защиты по ESD (IEC61000-4-2)
- ±17 кВ возд. /± 12 кВ касание
- Вес брутто
- 0.03
- Упаковка
- REEL, 3000 шт.
- MSL(Уровень чувствительности к влажности)
- 1
- Корпус
- SOT-363
- Тип монтажа
- Поверхностный
Описание
TPD4E1U06DCKR низкоемкостная защитная диодная сборка для поверхностного монтажа в корпусе SOT-363. Напряжение несрабатывания 5 В, максамильный импульсный ток 4 А (8/20 мкс), пиковая рассеиваемая мощность 60 Вт, емкость 0.4 пФ, уровень защиты ESD ±17 кВ возд. /± 12 кВ касание. Предназначена для защиты интерфейсов HDMI, USB 1.1, USB 2.0, Ethernet от электростатических (ESD), электромагнитных наведенных помех. Количество защищаемых линий - 5 (4 сигнальные, 1 питание).
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023200 шт3600 шт
20233 000 шт618 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарTPD4E1U06DCKRElecsuperАрт. RU 120083 3,07 ₽18 650 шт по каталогу |  3,59 ₽4 600 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  2,82 ₽3 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  2,96 ₽5 750 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  2,57 ₽8 500 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-363 | SOT-523Отличается | SOT-23Отличается | SOT-23-6Отличается | DFN2510-10LОтличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 0,4 | —Нет данных | 0,8Отличается | 1Отличается | 0,6Отличается |
| Максимальный импульсный ток (Ipp), А | 4 | 4Совпадает | 4Совпадает | 4,5Отличается | 4,5Отличается |
| Напряжение несрабатывания, В | 5 | 5Совпадает | 5Совпадает | 5Совпадает | 5Совпадает |
- 3,59 ₽4 600 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Корпус
- ТекущийSOT-363АналогSOT-523Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий0,4Аналог—Нет данных
- Максимальный импульсный ток (Ipp), А
- Текущий4Аналог4Совпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- 2,82 ₽3 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-363АналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий0,4Аналог0,8Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий4Аналог4Совпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- 2,96 ₽5 750 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-363АналогSOT-23-6Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий0,4Аналог1Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий4Аналог4,5Отличается
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- 2,57 ₽8 500 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-363АналогDFN2510-10LОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий0,4Аналог0,6Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий4Аналог4,5Отличается
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
