TPD4E001DBVR Elecsuper низкоемкостная защитная диодная сборка 5 В

4.5 А, 60 Вт, SOT-23-6

MPN
TPD4E001DBVR (Elecsuper)
Бренд
Elecsuper
Артикул RU
124531

Основные параметры

Пиковая мощность рассеивания, Вт
60
Количество защищаемых линий
5
Напряжение несрабатывания, В
5
Минимальное напряжение срабатывания, В
6
Максимальное напряжение ограничения, В
15
Максимальный импульсный ток (Ipp), А
4,5
Все характеристики
Документация
5 750 шт в наличии2,96 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Пиковая мощность рассеивания, Вт
60
Напряжение несрабатывания, В
5
Минимальное напряжение срабатывания, В
6
Максимальное напряжение ограничения, В
15
Максимальный импульсный ток (Ipp), А
4,5
Ток утечки, мкА
1
Емкость, пФ
1

Монтаж и корпус

Корпус
SOT-23-6L
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Уровень защиты по ESD (IEC61000-4-2)
±17 кВ возд. /± 12 кВ касание
Диапазон рабочих температур
-40...+125 °С

Упаковка и вес

Транспортная упаковка: размер/кол-во
46*46*52/6000
Вес брутто
0.07
Упаковка
REEL, 3000 шт.

Другие параметры

Количество защищаемых линий
5

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet TPD4E001DBVR (Elecsuper)

Технические параметры, размеры и рекомендации производителя

Скачать

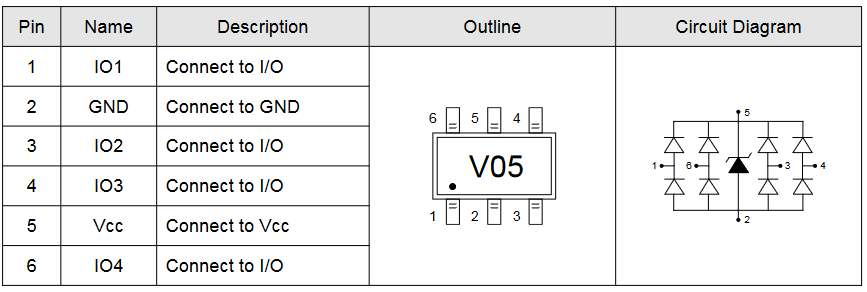

Миниатюра: Схема TPD4E001DBVR (Elecsuper)
IMAGE · Схема

Схема TPD4E001DBVR (Elecsuper)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 5 750 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
250 / 3 000 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

TPD4E001DBVR защитная диодная сборка для поверхностного монтажа в корпусе SOT-23-6. Напряжение несрабатывания 5 В, максимальный импульсный ток 4.5 А (8/20 мкс), пиковая рассеиваемая мощность 60 Вт, емкость 1 пФ, уровень защиты ESD ± 17 кВ возд. /± 12 кВ касание.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024250 шт112 750 шт
20243 000 шт13 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарTPD4E001DBVR (Elecsuper)ElecsuperАрт. RU 124531
2,96 ₽5 750 шт по каталогу
Параметрический вариантElecsuperUSBLC6-4SC6 (Elecsuper)Арт. RU 120071
2,04 ₽21 600 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантElecsuperTPD4E05U06DQAR (Elecsuper)Арт. RU 122183
2,57 ₽6 700 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантElecsuperUSBLC6-2P6 (Elecsuper)Арт. RU 123469
6,36 ₽10 500 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантElecsuperTPD2EUSB30DRTRАрт. RU 127570
3,59 ₽4 200 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

КорпусSOT-23-6LSOT-23-6LСовпадаетDFN2510-10LОтличаетсяSOT-563ОтличаетсяSOT-523Отличается
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
Максимальный импульсный ток (Ipp), А4,54,5Совпадает4,5Совпадает4,5Совпадает4Отличается
Емкость, пФ10,6Отличается0,6Отличается0,6Отличается—Нет данных
Напряжение несрабатывания, В55Совпадает5Совпадает5Совпадает5Совпадает
  • Параметрический вариантElecsuperUSBLC6-4SC6 (Elecsuper)Арт. RU 120071
    2,04 ₽21 600 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Корпус
    ТекущийSOT-23-6LАналогSOT-23-6LСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальный импульсный ток (Ipp), А
    Текущий4,5Аналог4,5Совпадает
    Емкость, пФ
    Текущий1Аналог0,6Отличается
    Напряжение несрабатывания, В
    Текущий5Аналог5Совпадает
    Открыть товар
  • Параметрический вариантElecsuperTPD4E05U06DQAR (Elecsuper)Арт. RU 122183
    2,57 ₽6 700 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Корпус
    ТекущийSOT-23-6LАналогDFN2510-10LОтличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальный импульсный ток (Ipp), А
    Текущий4,5Аналог4,5Совпадает
    Емкость, пФ
    Текущий1Аналог0,6Отличается
    Напряжение несрабатывания, В
    Текущий5Аналог5Совпадает
    Открыть товар
  • Параметрический вариантElecsuperUSBLC6-2P6 (Elecsuper)Арт. RU 123469
    6,36 ₽10 500 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Корпус
    ТекущийSOT-23-6LАналогSOT-563Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальный импульсный ток (Ipp), А
    Текущий4,5Аналог4,5Совпадает
    Емкость, пФ
    Текущий1Аналог0,6Отличается
    Напряжение несрабатывания, В
    Текущий5Аналог5Совпадает
    Открыть товар
  • Параметрический вариантElecsuperTPD2EUSB30DRTRАрт. RU 127570
    3,59 ₽4 200 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Корпус
    ТекущийSOT-23-6LАналогSOT-523Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальный импульсный ток (Ipp), А
    Текущий4,5Аналог4Отличается
    Емкость, пФ
    Текущий1Аналог—Нет данных
    Напряжение несрабатывания, В
    Текущий5Аналог5Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
