Datasheet TPD4E05U06DQAR (Elecsuper)
Технические параметры, размеры и рекомендации производителя
Защита от ESD
TPD4E05U06DQAR Elecsuper защитная диодная сборка 5 В, 4,5 А, 60 Вт, DFN2510-10L
TPD4E05U06DQAR Elecsuper защитная диодная сборка 5 В, 4,5 А, 60 Вт, DFN2510-10L
- MPN
- TPD4E05U06DQAR (Elecsuper)
- Бренд
- Elecsuper
- Артикул RU
- 122183
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 8 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 200 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
8 500 шт в наличии2,57 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

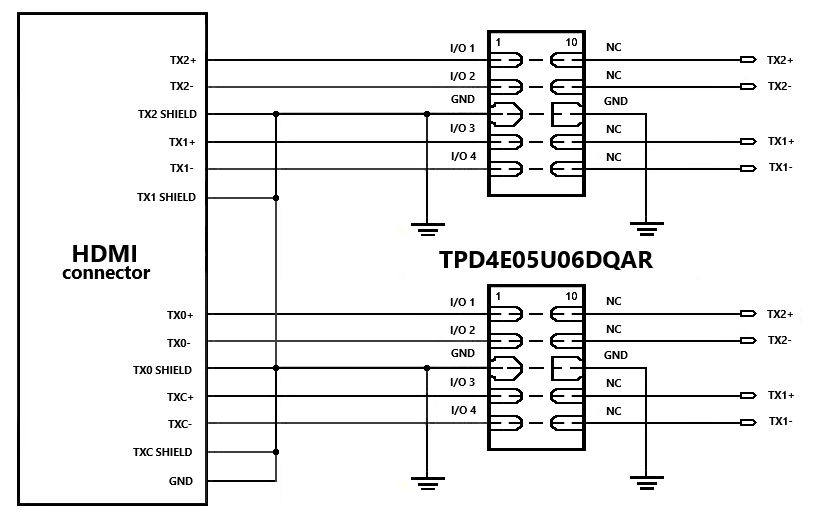

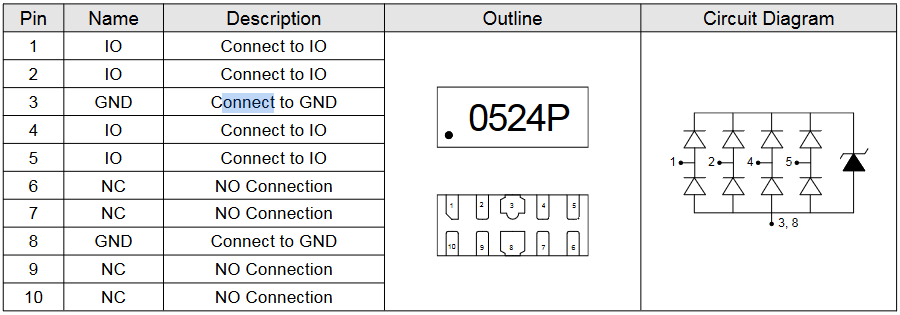

Документация и схема
Характеристики
- Пиковая мощность рассеивания, Вт
- 60
- Количество защищаемых линий
- 4
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 12
- Максимальный импульсный ток (Ipp), А
- 4,5
- Ток утечки, мкА
- 1
- Емкость, пФ
- 0,6
- Уровень защиты по ESD (IEC61000-4-2)
- ±17 кВ возд. /± 12 кВ касание
- Вес брутто
- 0.03
- Транспортная упаковка: размер/кол-во
- 44*44*25/9000
- Корпус
- DFN2510-10L
- Тип монтажа
- Поверхностный
Описание
TPD4E05U06DQAR низкоемкостная защитная диодная сборка для поверхностного монтажа в корпусе DFN2510-10L. Напряжение несрабатывания 5 В, максамильный импульсный ток 4.5 А (8/20 мкс), пиковая рассеиваемая мощность 60 Вт, емкость 0.6 пФ, уровень защиты ESD ±17 кВ возд. /± 12 кВ касание. Предназначена для защиты интерфейсов HDMI, USB 1.1, USB 2.0, Ethernet от электростатических (ESD), электромагнитных наведенных помех. Количество защищаемых линий - 5 (4 сигнальные, 1 питание).
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025200 шт122 400 шт
20253 000 шт26 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарTPD4E05U06DQAR (Elecsuper)ElecsuperАрт. RU 122183 2,57 ₽8 500 шт по каталогу |  5,77 ₽1 780 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  6,36 ₽10 800 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  2,96 ₽5 750 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  3,59 ₽4 600 шт по каталогу Совпадает 2 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | DFN2510-10L | USON-10Отличается | SOT-563Отличается | SOT-23-6Отличается | SOT-523Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 0,6 | 0.5Отличается | 0,6Совпадает | 1Отличается | —Нет данных |
| Максимальный импульсный ток (Ipp), А | 4,5 | 5Отличается | 4,5Совпадает | 4,5Совпадает | 4Отличается |
| Напряжение несрабатывания, В | 5 | —Нет данных | 5Совпадает | 5Совпадает | 5Совпадает |
- 5,77 ₽1 780 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийDFN2510-10LАналогUSON-10Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий0,6Аналог0.5Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий4,5Аналог5Отличается
- Напряжение несрабатывания, В
- Текущий5Аналог—Нет данных
- 6,36 ₽10 800 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийDFN2510-10LАналогSOT-563Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий0,6Аналог0,6Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий4,5Аналог4,5Совпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- 2,96 ₽5 750 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийDFN2510-10LАналогSOT-23-6Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий0,6Аналог1Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий4,5Аналог4,5Совпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- 3,59 ₽4 600 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Корпус
- ТекущийDFN2510-10LАналогSOT-523Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий0,6Аналог—Нет данных
- Максимальный импульсный ток (Ipp), А
- Текущий4,5Аналог4Отличается
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
