Datasheet TPD2EUSB30DRTR
Технические параметры, размеры и рекомендации производителя

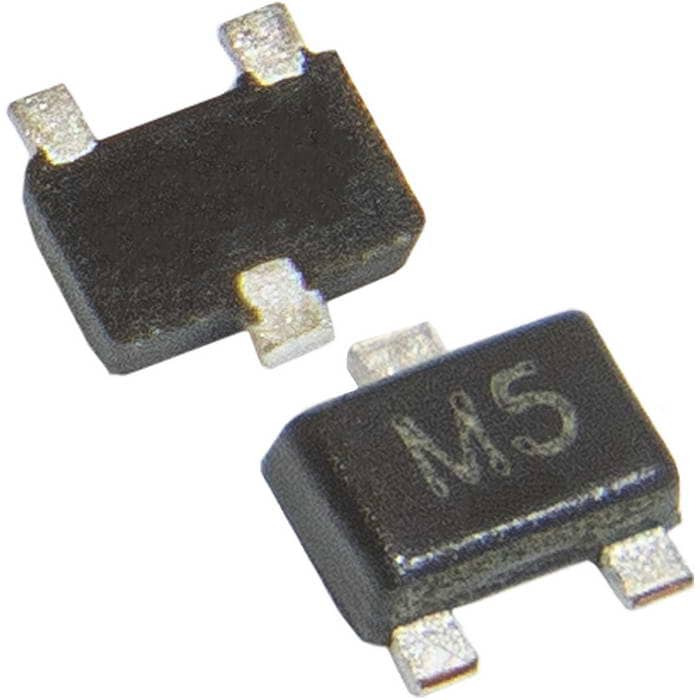

TPD2EUSB30DRTR Elecsuper Защитная диодная сборка 5В
4А, 1 пФ, SOT-523
- MPN
- TPD2EUSB30DRTR
- Бренд
- Elecsuper
- Артикул RU
- 127570
Основные параметры
- Пиковая мощность рассеивания, Вт
- 72
- Количество защищаемых линий
- 2
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение срабатывания, В
- 9
- Максимальное напряжение ограничения, В
- 18
4 600 шт в наличии3,59 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 72
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение срабатывания, В
- 9
- Максимальное напряжение ограничения, В
- 18
- Максимальный импульсный ток (Ipp), А
- 4
- Ток утечки, мкА
- 1
Монтаж и корпус
- Корпус
- SOT-523
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±15 кВ возд. /± 15 кВ касание
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Вес брутто
- 0.01
- Транспортная упаковка: размер/кол-во
- 44*44*25/9000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 2

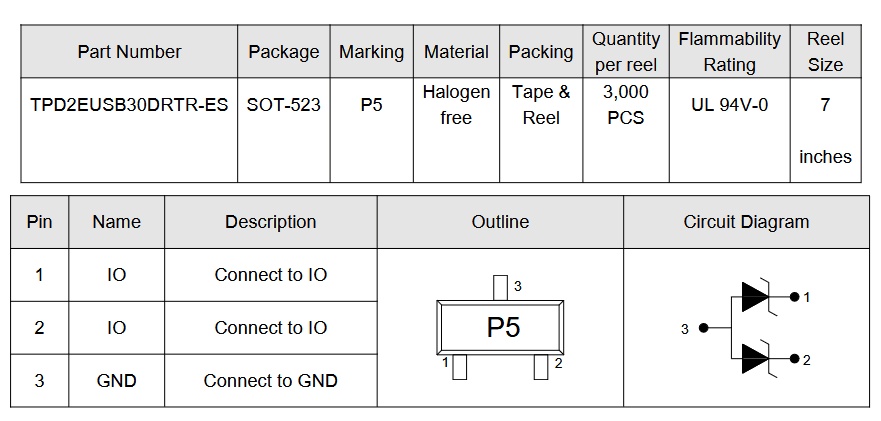

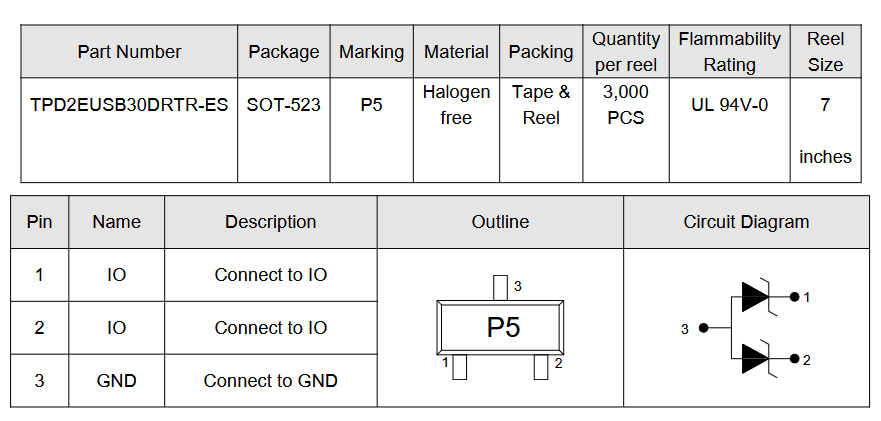

Документация и схема
Условия поставки
Обновлено 23.07.2026- Источник / остаток
- Каталог RU Electronics · 4 600 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 200 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
TPD2EUSB30DRTR низкоемкостная защитная диодная сборка для поверхностного монтажа в корпусе SOT-523. Напряжение несрабатывания 5 В, максамильный импульсный ток 4 А (8/20 мкс), пиковая рассеиваемая мощность 72 Вт, емкость 1 пФ, уровень защиты ESD ±15 кВ возд. /± 15 кВ касание. Предназначена для защиты интерфейсов HDMI, USB 2.0, USB 3.0, Ethernet от электростатических (ESD), электромагнитных наведенных помех. Количество защищаемых линий - 2.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025200 шт234 600 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарTPD2EUSB30DRTRElecsuperАрт. RU 127570 3,59 ₽4 600 шт по каталогу |  2,82 ₽3 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  3,07 ₽18 650 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  1,88 ₽9 800 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 2,96 ₽5 750 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-523 | SOT-23Отличается | SOT-363Отличается | SOT-23-6LОтличается | SOT-23-6Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Напряжение несрабатывания, В | 5 | 5Совпадает | 5Совпадает | 5Совпадает | 5Совпадает |
| Максимальный импульсный ток (Ipp), А | 4 | 4Совпадает | 4Совпадает | 4Совпадает | 4,5Отличается |
| Максимальное напряжение ограничения, В | 18 | 13Отличается | 15Отличается | 12Отличается | 15Отличается |
- 2,82 ₽3 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-523АналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий4Аналог4Совпадает
- Максимальное напряжение ограничения, В
- Текущий18Аналог13Отличается
- 3,07 ₽18 650 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-523АналогSOT-363Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий4Аналог4Совпадает
- Максимальное напряжение ограничения, В
- Текущий18Аналог15Отличается
- 1,88 ₽9 800 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-523АналогSOT-23-6LОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий4Аналог4Совпадает
- Максимальное напряжение ограничения, В
- Текущий18Аналог12Отличается
- 2,96 ₽5 750 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-523АналогSOT-23-6Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий4Аналог4,5Отличается
- Максимальное напряжение ограничения, В
- Текущий18Аналог15Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
