IP4220CZ6 HXY защитная диодная сборка 5 В

4 А, 55 Вт, SOT23-6L

MPN
IP4220CZ6
Бренд
HXY
Артикул RU
121984

Основные параметры

Пиковая мощность рассеивания, Вт
55
Количество защищаемых линий
5
Напряжение несрабатывания, В
5
Минимальное напряжение срабатывания, В
6
Максимальное напряжение ограничения, В
12
Максимальный импульсный ток (Ipp), А
4
Все характеристики
Документация
9 800 шт в наличии1,88 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Пиковая мощность рассеивания, Вт
55
Напряжение несрабатывания, В
5
Минимальное напряжение срабатывания, В
6
Максимальное напряжение ограничения, В
12
Максимальный импульсный ток (Ipp), А
4
Ток утечки, мкА
1
Емкость, пФ
0,8

Монтаж и корпус

Корпус
SOT-23-6L
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Уровень защиты по ESD (IEC61000-4-2)
±20 кВ возд. /± 15 кВ касание
Диапазон рабочих температур
-55...+125 °С

Упаковка и вес

Транспортная упаковка: размер/кол-во
40*40*39/9000
Вес брутто
0.10
Упаковка
REEL, 3000 шт.

Другие параметры

Количество защищаемых линий
5

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet IP4220CZ6

Технические параметры, размеры и рекомендации производителя

Скачать

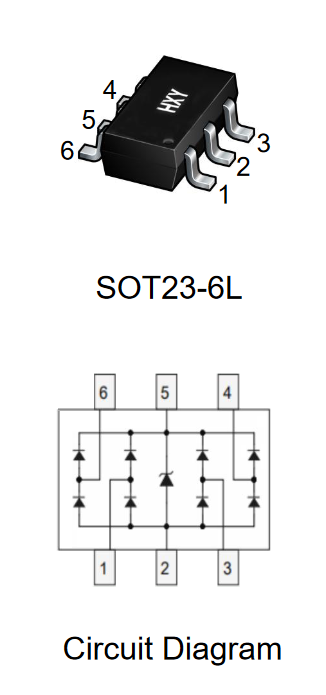

Миниатюра: Схема IP4220CZ6
IMAGE · Схема

Схема IP4220CZ6

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 23.07.2026
Источник / остаток
Каталог RU Electronics · 9 800 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
100 / 3 000 шт в упаковке
Date code / партия
Год / маркировка: 2024 / 2025
Документация
Datasheet: 1

Описание

IP4220CZ6 низкоемкостная защитная диодная сборка для поверхностного монтажа в корпусе SOT23-6L. Максимальное напряжение несрабатывания 5 В, максимальный импульсный ток 4 А (8/20 мкс), пиковая рассеиваемая мощность 55 Вт, уровень защиты ESD ±20 кВ возд. /± 15 кВ касание. Предназначена для защиты высокоскоростных интерфейсов (HDMI, DVI), а также USB 2.0 от электростатических (ESD) помех, наведенных помех и помех, вызванных переходными процессами.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024100 шт8800 шт
20253 000 шт39 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарIP4220CZ6HXYАрт. RU 121984
1,88 ₽9 800 шт по каталогу
Параметрический вариантElecsuperUSBLC6-4SC6 (Elecsuper)Арт. RU 120071
2,04 ₽21 600 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантJSMSEMISRV05-4.TCTАрт. RU 126832
1,01 ₽16 000 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантHXYRCLAMP0524PАрт. RU 121987
1,70 ₽5 250 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантKUUSRV05-4Арт. RU 119439
1,63 ₽46 500 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

КорпусSOT-23-6LSOT-23-6LСовпадаетSOT-23-6LСовпадаетDFN-2510ОтличаетсяSOT-23-6LСовпадает
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
Напряжение несрабатывания, В55Совпадает5Совпадает5Совпадает5Совпадает
Максимальное напряжение ограничения, В1212Совпадает12Совпадает22Отличается28Отличается
Максимальный импульсный ток (Ipp), А44,5Отличается5Отличается4Совпадает5Отличается
  • Параметрический вариантElecsuperUSBLC6-4SC6 (Elecsuper)Арт. RU 120071
    2,04 ₽21 600 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Корпус
    ТекущийSOT-23-6LАналогSOT-23-6LСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Напряжение несрабатывания, В
    Текущий5Аналог5Совпадает
    Максимальное напряжение ограничения, В
    Текущий12Аналог12Совпадает
    Максимальный импульсный ток (Ipp), А
    Текущий4Аналог4,5Отличается
    Открыть товар
  • Параметрический вариантJSMSEMISRV05-4.TCTАрт. RU 126832
    1,01 ₽16 000 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Корпус
    ТекущийSOT-23-6LАналогSOT-23-6LСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Напряжение несрабатывания, В
    Текущий5Аналог5Совпадает
    Максимальное напряжение ограничения, В
    Текущий12Аналог12Совпадает
    Максимальный импульсный ток (Ipp), А
    Текущий4Аналог5Отличается
    Открыть товар
  • Параметрический вариантHXYRCLAMP0524PАрт. RU 121987
    1,70 ₽5 250 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Корпус
    ТекущийSOT-23-6LАналогDFN-2510Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Напряжение несрабатывания, В
    Текущий5Аналог5Совпадает
    Максимальное напряжение ограничения, В
    Текущий12Аналог22Отличается
    Максимальный импульсный ток (Ipp), А
    Текущий4Аналог4Совпадает
    Открыть товар
  • Параметрический вариантKUUSRV05-4Арт. RU 119439
    1,63 ₽46 500 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Корпус
    ТекущийSOT-23-6LАналогSOT-23-6LСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Напряжение несрабатывания, В
    Текущий5Аналог5Совпадает
    Максимальное напряжение ограничения, В
    Текущий12Аналог28Отличается
    Максимальный импульсный ток (Ipp), А
    Текущий4Аналог5Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
