Datasheet RCLAMP0524P
Технические параметры, размеры и рекомендации производителя
RCLAMP0524P HXY защитная диодная сборка 5 В
4 А, 150 Вт, DFN-2510
- MPN
- RCLAMP0524P
- Бренд
- HXY
- Артикул RU
- 121987
Основные параметры
- Пиковая мощность рассеивания, Вт
- 150
- Количество защищаемых линий
- 4
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 22
- Максимальный импульсный ток (Ipp), А
- 4
5 500 шт в наличии1,70 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 150
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 22
- Максимальный импульсный ток (Ipp), А
- 4
- Ток утечки, мкА
- 1
- Емкость, пФ
- 0,7
Монтаж и корпус
- Корпус
- DFN-2510
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±15 кВ возд. /± 8 кВ касание
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Вес брутто
- 0.08
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 4

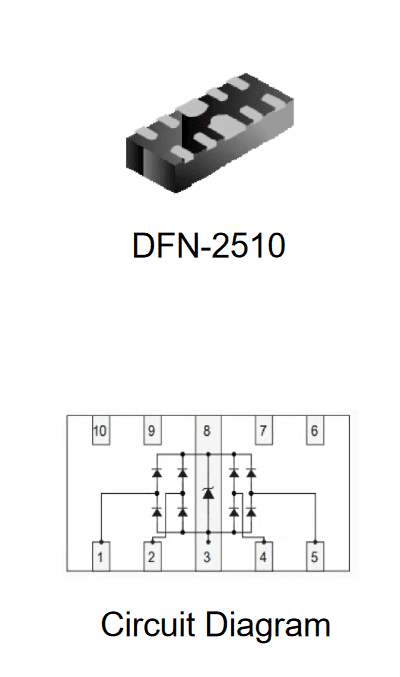

Документация и схема
Условия поставки
Обновлено 28.08.2026- Источник / остаток
- Каталог RU Electronics · 5 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 250 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
RCLAMP0524P низкоемкостная защитная диодная сборка для поверхностного монтажа в корпусе DFN-2510. максимальное напряжение несрабатывания 5 В, максимальный импульсный ток 4 А (8/20 мкс), пиковая рассеиваемая мощность 150 Вт, уровень защиты ESD ±15 кВ возд. /± 8 кВ касание. Предназначена для защиты высокоскоростных интерфейсов (HDMI, DVI, eSATA, PCI Express) от электростатических (ESD) помех, наведенных помех и помех, вызванных переходными процессами.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023250 шт102 500 шт
20233 000 шт13 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRCLAMP0524PHXYАрт. RU 121987 1,70 ₽5 500 шт по каталогу |  1,63 ₽12 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  9,88 ₽956 шт по каталогу Совпадает 2 из 3 сравнимых параметров | 3,38 ₽3 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  1,88 ₽9 800 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | DFN-2510 | SOD-923Отличается | SOT-563Отличается | SOT-563Отличается | SOT-23-6LОтличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Напряжение несрабатывания, В | 5 | 5Совпадает | 5Совпадает | 5Совпадает | 5Совпадает |
| Емкость, пФ | 0,7 | 0,7Совпадает | —Нет данных | 0,6Отличается | 0,8Отличается |
| Максимальное напряжение ограничения, В | 22 | 12Отличается | —Нет данных | 12Отличается | 12Отличается |
- 1,63 ₽12 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийDFN-2510АналогSOD-923Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий0,7Аналог0,7Совпадает
- Максимальное напряжение ограничения, В
- Текущий22Аналог12Отличается
- 9,88 ₽956 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Корпус
- ТекущийDFN-2510АналогSOT-563Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий0,7Аналог—Нет данных
- Максимальное напряжение ограничения, В
- Текущий22Аналог—Нет данных
- 3,38 ₽3 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийDFN-2510АналогSOT-563Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий0,7Аналог0,6Отличается
- Максимальное напряжение ограничения, В
- Текущий22Аналог12Отличается
- 1,88 ₽9 800 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийDFN-2510АналогSOT-23-6LОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий0,7Аналог0,8Отличается
- Максимальное напряжение ограничения, В
- Текущий22Аналог12Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
