PDF · Datasheet
Datasheet SP0503BAHTG (HXY)
Технические параметры, размеры и рекомендации производителя
SP0503BAHTG HXY защитная диодная сборка 5 В
10 А, 150 Вт, SOT-143
- MPN
- SP0503BAHTG (HXY)
- Бренд
- HXY
- Артикул RU
- 121990
Основные параметры
- Пиковая мощность рассеивания, Вт
- 150
- Количество защищаемых линий
- 3
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 15
- Максимальный импульсный ток (Ipp), А
- 10
7 000 шт в наличии5,01 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 150
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 15
- Максимальный импульсный ток (Ipp), А
- 10
- Ток утечки, мкА
- 1
- Емкость, пФ
- 30
Монтаж и корпус
- Корпус
- SOT-143
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±15 кВ возд. /± 8 кВ касание
- Диапазон рабочих температур
- -55...+125 °С
Упаковка и вес
- Вес брутто
- 0.05
- Транспортная упаковка: размер/кол-во
- 41*41*22/9000
- Упаковка
- 3000
Другие параметры
- Количество защищаемых линий
- 3

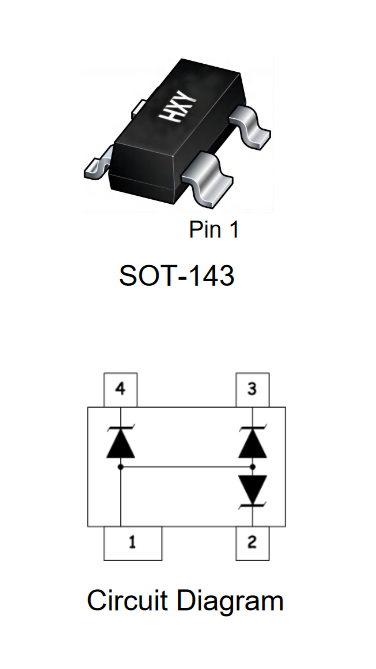

Документация и схема
Условия поставки
Обновлено 01.09.2026- Источник / остаток
- Каталог RU Electronics · 7 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
SP0503BAHTG защитная диодная сборка для поверхностного монтажа SOT-143. Максимальное напряжение несрабатывания 5 В, максимальный импульсный ток 10 А (8/20 мкс), пиковая рассеиваемая мощность 150 Вт, уровень защиты ESD ±15 кВ возд. /± 8 кВ касание. Предназначена для защиты от электростатических (ESD) помех, наведенных помех и помех, вызванных переходными процессами.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024100 шт101 000 шт
20243 000 шт26 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSP0503BAHTG (HXY)HXYАрт. RU 121990 5,01 ₽7 000 шт по каталогу |  2,50 ₽10 200 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  4,67 ₽8 400 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  4,06 ₽16 200 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  9,88 ₽956 шт по каталогу Совпадает 2 из 3 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-143 | SOT-23Отличается | SOT-143Совпадает | SOT-363Отличается | SOT-563Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Напряжение несрабатывания, В | 5 | 5Совпадает | 5Совпадает | 5Совпадает | 5Совпадает |
| Емкость, пФ | 30 | 150Отличается | 1,2Отличается | 150Отличается | —Нет данных |
| Максимальное напряжение ограничения, В | 15 | 15Совпадает | 25Отличается | 15Совпадает | —Нет данных |
- 2,50 ₽10 200 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-143АналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий30Аналог150Отличается
- Максимальное напряжение ограничения, В
- Текущий15Аналог15Совпадает
- 4,67 ₽8 400 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-143АналогSOT-143Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий30Аналог1,2Отличается
- Максимальное напряжение ограничения, В
- Текущий15Аналог25Отличается
- 4,06 ₽16 200 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-143АналогSOT-363Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий30Аналог150Отличается
- Максимальное напряжение ограничения, В
- Текущий15Аналог15Совпадает
- 9,88 ₽956 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Корпус
- ТекущийSOT-143АналогSOT-563Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий30Аналог—Нет данных
- Максимальное напряжение ограничения, В
- Текущий15Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
