SR05 KUU Защитная диодная сборка 5 В
5 А, 125 Вт, SOT-143
- MPN
- SR05
- Бренд
- KUU
- Артикул RU
- 124337
Основные параметры
- Пиковая мощность рассеивания, Вт
- 125
- Количество защищаемых линий
- 3
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 25
- Максимальный импульсный ток (Ipp), А
- 5
8 400 шт в наличии4,67 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 125
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 25
- Максимальный импульсный ток (Ipp), А
- 5
- Ток утечки, мкА
- 1
- Емкость, пФ
- 1,2
Монтаж и корпус
- Корпус
- SOT-143
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±15 кВ возд. /± 8 кВ касание
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Вес брутто
- 0.05
- Транспортная упаковка: размер/кол-во
- 40*40*34/9000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 3

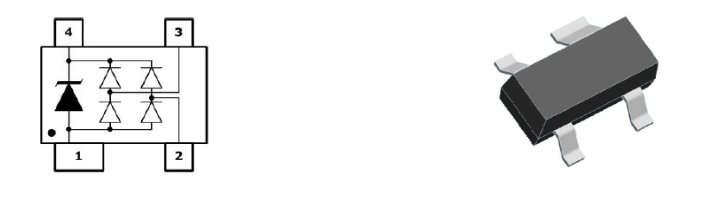

Документация и схема
Условия поставки
Обновлено 23.07.2026- Источник / остаток
- Каталог RU Electronics · 8 400 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 150 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
SR05 Диодная сборка для защиты от перенапряжений силовых и сигнальных цепей от электростатических разрядов (ESD), перенапряжений, связанных с быстрыми переходными процессами (EFT) и др. Обеспечивает защиту от ESD (IEC 61000-4-2): ± 15 кВ (возд.), ± 8 кВ (прикосновение). Максимальное напряжение ограничения 25 В, максимальный импульсный ток 5 А. Низкая емкость 1.2 пФ. Подходит для защиты USB 1.1 / 2.0. Аналоги: SR05.TCT (Semtech)
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024150 шт162 400 шт
20243 000 шт26 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSR05KUUАрт. RU 124337 4,67 ₽8 400 шт по каталогу |  3,92 ₽5 900 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 2,89 ₽6 750 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  1,63 ₽47 750 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 1,01 ₽16 500 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-143 | SOT-143Совпадает | SOT-143Совпадает | SOT-23-6LОтличается | SOT-23-6LОтличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 1,2 | 1,2Совпадает | 1,6Отличается | 0,8Отличается | 0,9Отличается |
| Максимальное напряжение ограничения, В | 25 | 15Отличается | 20Отличается | 28Отличается | 12Отличается |
| Максимальный импульсный ток (Ipp), А | 5 | 5Совпадает | 7Отличается | 5Совпадает | 5Совпадает |
- 3,92 ₽5 900 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийSOT-143АналогSOT-143Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,2Аналог1,2Совпадает
- Максимальное напряжение ограничения, В
- Текущий25Аналог15Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий5Аналог5Совпадает
- 2,89 ₽6 750 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийSOT-143АналогSOT-143Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,2Аналог1,6Отличается
- Максимальное напряжение ограничения, В
- Текущий25Аналог20Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий5Аналог7Отличается
- 1,63 ₽47 750 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-143АналогSOT-23-6LОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,2Аналог0,8Отличается
- Максимальное напряжение ограничения, В
- Текущий25Аналог28Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий5Аналог5Совпадает
- 1,01 ₽16 500 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-143АналогSOT-23-6LОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,2Аналог0,9Отличается
- Максимальное напряжение ограничения, В
- Текущий25Аналог12Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий5Аналог5Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
