Datasheet SR05 (Elecsuper)
Технические параметры, размеры и рекомендации производителя
Защита от ESD
SR05 Elecsuper низкоемкостная защитная диодная сборка 5 В, 5 А, 75 Вт, SOT-143
SR05 Elecsuper низкоемкостная защитная диодная сборка 5 В, 5 А, 75 Вт, SOT-143
- MPN
- SR05 (Elecsuper)
- Бренд
- Elecsuper
- Артикул RU
- 124544
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 5 900 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 / 200 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
5 900 шт в наличии3,92 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

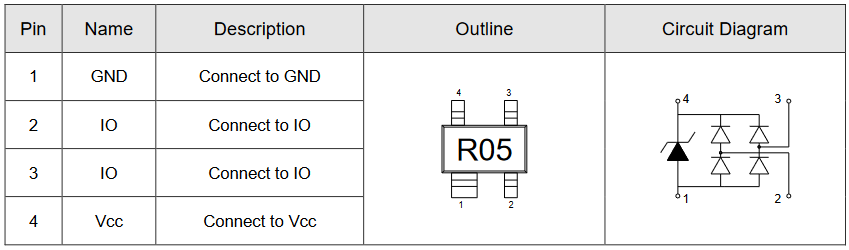

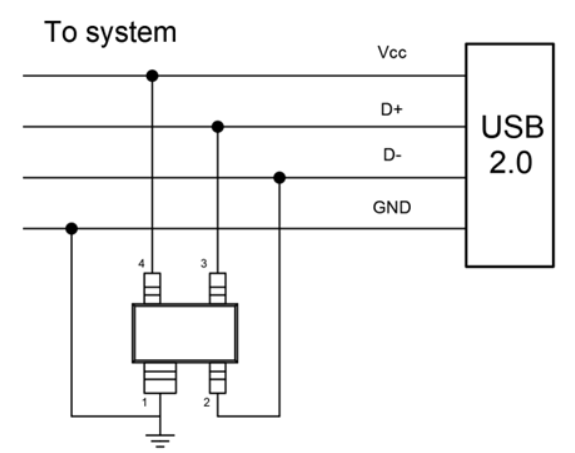

Документация и схема
Характеристики
- Пиковая мощность рассеивания, Вт
- 75
- Количество защищаемых линий
- 3
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 15
- Максимальный импульсный ток (Ipp), А
- 5
- Ток утечки, мкА
- 1
- Емкость, пФ
- 1,2
- Уровень защиты по ESD (IEC61000-4-2)
- ±15 кВ возд. /± 15 кВ касание
- Вес брутто
- 0.07
- Транспортная упаковка: размер/кол-во
- 46*46*52/6000
- Упаковка
- REEL, 3000 шт.
- Корпус
- SOT-143
- Тип монтажа
- Поверхностный
- Диапазон рабочих температур
- -40...+125 °С
Описание
SR05 низкоемкостная защитная диодная сборка для поверхностного монтажа в корпусе SOT-143. Напряжение несрабатывания 5 В, максимальный импульсный ток 5 А (8/20 мкс), пиковая рассеиваемая мощность 75 Вт, емкость 1.2 пФ, уровень защиты ESD ± 15 кВ возд. /± 15 кВ касание.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024100 шт1100 шт
2024200 шт142 800 шт
20243 000 шт13 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSR05 (Elecsuper)ElecsuperАрт. RU 124544 3,92 ₽5 900 шт по каталогу |  4,67 ₽8 400 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 2,89 ₽6 750 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  3,92 ₽6 560 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  2,96 ₽5 750 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-143 | SOT-143Совпадает | SOT-143Совпадает | SOT-353Отличается | SOT-23-6Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 1,2 | 1,2Совпадает | 1,6Отличается | 150Отличается | 1Отличается |
| Максимальное напряжение ограничения, В | 15 | 25Отличается | 20Отличается | 15Совпадает | 15Совпадает |
| Максимальный импульсный ток (Ipp), А | 5 | 5Совпадает | 7Отличается | 12Отличается | 4,5Отличается |
- 4,67 ₽8 400 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийSOT-143АналогSOT-143Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,2Аналог1,2Совпадает
- Максимальное напряжение ограничения, В
- Текущий15Аналог25Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий5Аналог5Совпадает
- 2,89 ₽6 750 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийSOT-143АналогSOT-143Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,2Аналог1,6Отличается
- Максимальное напряжение ограничения, В
- Текущий15Аналог20Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий5Аналог7Отличается
- 3,92 ₽6 560 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-143АналогSOT-353Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,2Аналог150Отличается
- Максимальное напряжение ограничения, В
- Текущий15Аналог15Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий5Аналог12Отличается
- 2,96 ₽5 750 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-143АналогSOT-23-6Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,2Аналог1Отличается
- Максимальное напряжение ограничения, В
- Текущий15Аналог15Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий5Аналог4,5Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
