Datasheet SR05-02CTG
Технические параметры, размеры и рекомендации производителя
SR05-02CTG Elecsuper низкоемкостная защитная диодная сборка 5 В
7 А, 140 Вт, SOT-143
- MPN
- SR05-02CTG
- Бренд
- Elecsuper
- Артикул RU
- 124541
Основные параметры
- Пиковая мощность рассеивания, Вт
- 140
- Количество защищаемых линий
- 3
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение срабатывания, В
- 9
- Максимальное напряжение ограничения, В
- 20
6 750 шт в наличии2,89 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 140
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение срабатывания, В
- 9
- Максимальное напряжение ограничения, В
- 20
- Максимальный импульсный ток (Ipp), А
- 7
- Ток утечки, мкА
- 1
- Емкость, пФ
- 1,6
Монтаж и корпус
- Корпус
- SOT-143
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±25 кВ возд. /± 25 кВ касание
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Вес брутто
- 0.05
- Транспортная упаковка: размер/кол-во
- 46*46*52/9000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 3

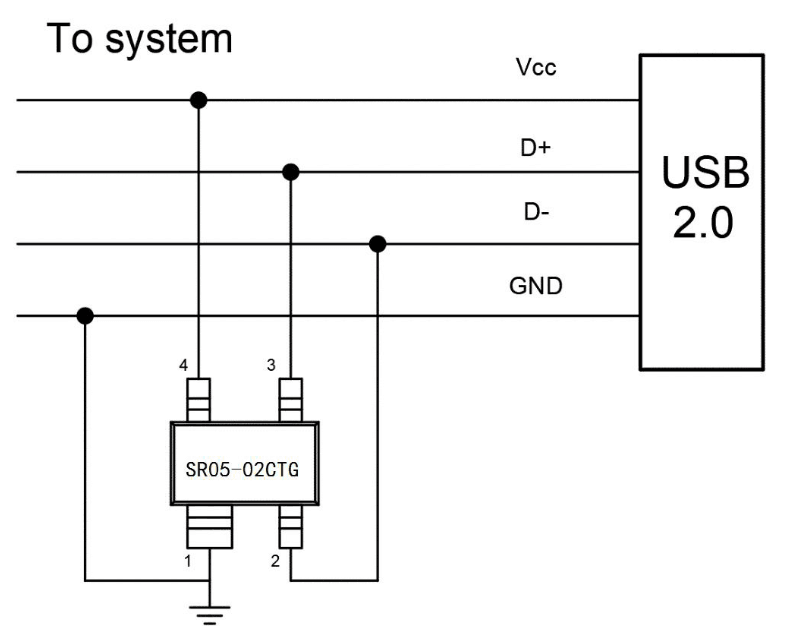

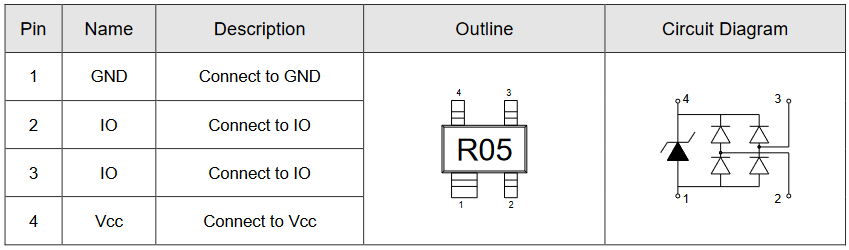

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 6 750 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 250 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
SR05-02CTG низкоемкостная защитная диодная сборка для поверхностного монтажа в корпусе SOT-143. Напряжение несрабатывания 5 В, максимальный импульсный ток 7 А (8/20 мкс), пиковая рассеиваемая мощность 140 Вт, емкость 1.6 пФ, уровень защиты ESD ± 25 кВ возд. /± 25 кВ касание. Оптимизирована для защиты высокоскоростных интерфейсов, таких как USB 2.0, DVI, HDMI.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024250 шт3750 шт
20243 000 шт26 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSR05-02CTGElecsuperАрт. RU 124541 2,89 ₽6 750 шт по каталогу |  3,92 ₽5 900 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 4,67 ₽8 400 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  2,82 ₽3 000 шт по каталогу Совпадает 1 из 5 сравнимых параметров |  2,96 ₽5 750 шт по каталогу Совпадает 1 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-143 | SOT-143Совпадает | SOT-143Совпадает | SOT-23Отличается | SOT-23-6Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 1,6 | 1,2Отличается | 1,2Отличается | 0,8Отличается | 1Отличается |
| Максимальное напряжение ограничения, В | 20 | 15Отличается | 25Отличается | 13Отличается | 15Отличается |
| Максимальный импульсный ток (Ipp), А | 7 | 5Отличается | 5Отличается | 4Отличается | 4,5Отличается |
- 3,92 ₽5 900 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийSOT-143АналогSOT-143Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,6Аналог1,2Отличается
- Максимальное напряжение ограничения, В
- Текущий20Аналог15Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий7Аналог5Отличается
- 4,67 ₽8 400 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийSOT-143АналогSOT-143Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,6Аналог1,2Отличается
- Максимальное напряжение ограничения, В
- Текущий20Аналог25Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий7Аналог5Отличается
- 2,82 ₽3 000 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-143АналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,6Аналог0,8Отличается
- Максимальное напряжение ограничения, В
- Текущий20Аналог13Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий7Аналог4Отличается
- 2,96 ₽5 750 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-143АналогSOT-23-6Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,6Аналог1Отличается
- Максимальное напряжение ограничения, В
- Текущий20Аналог15Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий7Аналог4,5Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
