Datasheet TPD2E009DBZR (Elecsuper)
Технические параметры, размеры и рекомендации производителя
Защита от ESD
TPD2E009DBZR Elecsuper Защитная диодная сборка 5В, 4А, 60 Вт, 0.8 пФ, SOT-23
TPD2E009DBZR Elecsuper Защитная диодная сборка 5В, 4А, 60 Вт, 0.8 пФ, SOT-23
- MPN
- TPD2E009DBZR (Elecsuper)
- Бренд
- Elecsuper
- Артикул RU
- 127559
- Каталог обновлён
- 23.07.2026
- Источник / остаток
- Каталог RU Electronics · 3 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 250 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
3 000 шт в наличии2,82 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

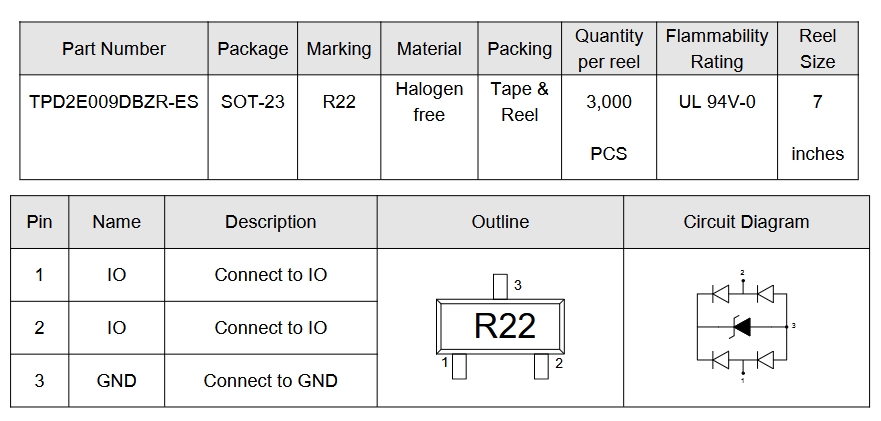

Документация и схема
Характеристики
- Пиковая мощность рассеивания, Вт
- 60
- Количество защищаемых линий
- 2
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение срабатывания, В
- 9
- Максимальное напряжение ограничения, В
- 13
- Максимальный импульсный ток (Ipp), А
- 4
- Ток утечки, мкА
- 1
- Емкость, пФ
- 0,8
- Уровень защиты по ESD (IEC61000-4-2)
- ±15 кВ возд. /± 10 кВ касание
- Вес брутто
- 0.04
- Транспортная упаковка: размер/кол-во
- 44*44*25/6000
- Упаковка
- REEL, 3000 шт.
- Корпус
- SOT-23
- Тип монтажа
- Поверхностный
- Диапазон рабочих температур
- -40...+125 °С
Описание
TPD2E009DBZR низкоемкостная защитная диодная сборка для поверхностного монтажа в корпусе SOT-23. Напряжение несрабатывания 5 В, максамильный импульсный ток 4 А (8/20 мкс), пиковая рассеиваемая мощность 60 Вт, емкость 0.8 пФ, уровень защиты ESD ±15 кВ возд. /± 10 кВ касание. Предназначена для защиты интерфейсов HDMI, USB 2.0, USB 2.0, Ethernet от электростатических (ESD), электромагнитных наведенных помех. Количество защищаемых линий - 2.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025250 шт123 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарTPD2E009DBZR (Elecsuper)ElecsuperАрт. RU 127559 2,82 ₽3 000 шт по каталогу |  3,59 ₽4 600 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  3,07 ₽18 650 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  20,95 ₽890 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  2,96 ₽5 750 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-23 | SOT-523Отличается | SOT-363Отличается | SON-6Отличается | SOT-23-6Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Напряжение несрабатывания, В | 5 | 5Совпадает | 5Совпадает | 24Отличается | 5Совпадает |
| Емкость, пФ | 0,8 | —Нет данных | 0,4Отличается | 0,8Совпадает | 1Отличается |
| Максимальный импульсный ток (Ipp), А | 4 | 4Совпадает | 4Совпадает | —Нет данных | 4,5Отличается |
- 3,59 ₽4 600 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-523Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий0,8Аналог—Нет данных
- Максимальный импульсный ток (Ipp), А
- Текущий4Аналог4Совпадает
- 3,07 ₽18 650 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-363Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий0,8Аналог0,4Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий4Аналог4Совпадает
- 20,95 ₽890 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSON-6Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог24Отличается
- Емкость, пФ
- Текущий0,8Аналог0,8Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий4Аналог—Нет данных
- 2,96 ₽5 750 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-23-6Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий0,8Аналог1Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий4Аналог4,5Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
