Datasheet ESDALC6V1W5 (Elecsuper)
Технические параметры, размеры и рекомендации производителя
Защита от ESD
ESDALC6V1W5 Elecsuper защитная диодная сборка 5 В, 12 А, 150 Вт, SOT-353
ESDALC6V1W5 Elecsuper защитная диодная сборка 5 В, 12 А, 150 Вт, SOT-353
- MPN
- ESDALC6V1W5 (Elecsuper)
- Бренд
- Elecsuper
- Артикул RU
- 124545
- Каталог обновлён
- 30.07.2026
- Источник / остаток
- Каталог RU Electronics · 6 560 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 60 / 100 / 200 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
6 560 шт в наличии3,92 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

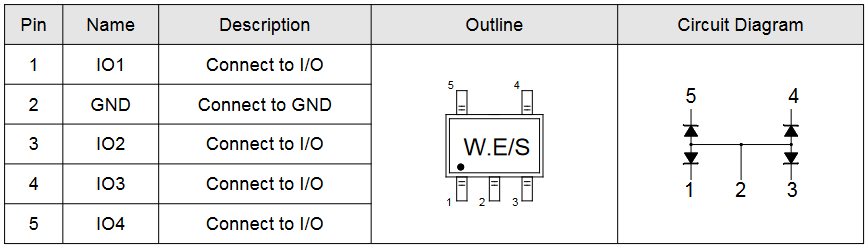

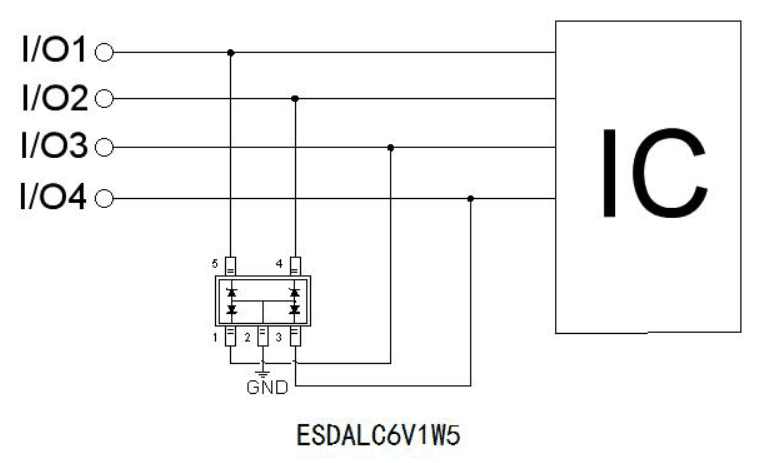

Документация и схема
Характеристики
- Пиковая мощность рассеивания, Вт
- 150
- Количество защищаемых линий
- 4
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 15
- Максимальный импульсный ток (Ipp), А
- 12
- Ток утечки, мкА
- 1
- Емкость, пФ
- 150
- Уровень защиты по ESD (IEC61000-4-2)
- ±20 кВ возд. /± 15 кВ касание
- Вес брутто
- 0.05
- Транспортная упаковка: размер/кол-во
- 46*46*52/12000
- Корпус
- SOT-353
- Тип монтажа
- Поверхностный
- Диапазон рабочих температур
- -40...+125 °С
Описание
ESDALC6V1W5 защитная диодная сборка для поверхностного монтажа в корпусе SOT-353 Напряжение несрабатывания 5 В, максимальный импульсный ток 12 А (8/20 мкс), пиковая рассеиваемая мощность 150 Вт, емкость 150 пФ, уровень защиты ESD ± 20 кВ возд. /±15 кВ касание.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202460 шт160 шт
2024100 шт1100 шт
2024200 шт2400 шт
20243 000 шт26 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарESDALC6V1W5 (Elecsuper)ElecsuperАрт. RU 124545 3,92 ₽6 560 шт по каталогу |  2,35 ₽2 600 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  3,92 ₽5 900 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  2,96 ₽5 750 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  2,82 ₽3 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-353 | SOT-353Совпадает | SOT-143Отличается | SOT-23-6Отличается | SOT-23Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 150 | 100Отличается | 1,2Отличается | 1Отличается | 0,8Отличается |
| Максимальный импульсный ток (Ipp), А | 12 | 8Отличается | 5Отличается | 4,5Отличается | 4Отличается |
| Напряжение несрабатывания, В | 5 | 5Совпадает | 5Совпадает | 5Совпадает | 5Совпадает |
- 2,35 ₽2 600 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-353АналогSOT-353Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий150Аналог100Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий12Аналог8Отличается
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- 3,92 ₽5 900 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-353АналогSOT-143Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий150Аналог1,2Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий12Аналог5Отличается
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- 2,96 ₽5 750 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-353АналогSOT-23-6Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий150Аналог1Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий12Аналог4,5Отличается
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- 2,82 ₽3 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-353АналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий150Аналог0,8Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий12Аналог4Отличается
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
