PESD15VL2BT Elecsuper защитная диодная сборка 15 В

9А, 450 Вт, SOT-23

MPN
PESD15VL2BT
Бренд
YOUTAI
Артикул RU
120088

Основные параметры

Пиковая мощность рассеивания, Вт
450
Количество защищаемых линий
2
Напряжение несрабатывания, В
15
Минимальное напряжение срабатывания, В
16,5
Максимальное напряжение ограничения, В
25
Максимальный импульсный ток (Ipp), А
9
Все характеристики
Документация
6 000 шт в наличии3,37 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Пиковая мощность рассеивания, Вт
450
Напряжение несрабатывания, В
15
Минимальное напряжение срабатывания, В
16,5
Максимальное напряжение ограничения, В
25
Максимальный импульсный ток (Ipp), А
9
Ток утечки, мкА
1
Емкость, пФ
40

Монтаж и корпус

Корпус
SOT-23
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Уровень защиты по ESD (IEC61000-4-2)
±15 кВ возд. /± 15 кВ касание

Упаковка и вес

Транспортная упаковка: размер/кол-во
46*46*28/6000
Вес брутто
0.05
Упаковка
REEL, 3000 шт.

Другие параметры

Количество защищаемых линий
2

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet PESD15VL2BT

Технические параметры, размеры и рекомендации производителя

Скачать

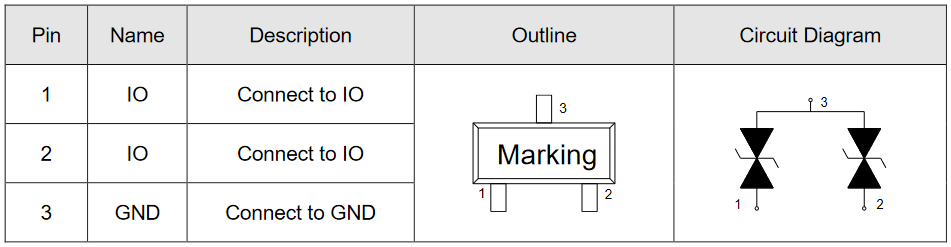

Миниатюра: Схема PESD15VL2BT 1
IMAGE · Схема

Схема PESD15VL2BT 1

Габаритный чертёж и расположение контактов

Скачать

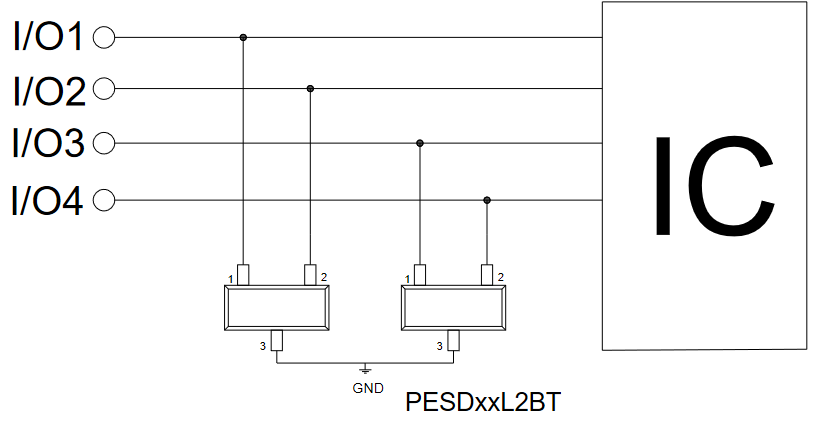

Миниатюра: Схема PESD15VL2BT 2
IMAGE · Схема

Схема PESD15VL2BT 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 6 000 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
125 / 250 / 3 000 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

PESD15VL2BT защитная диодная сборка для поверхностного монтажа в корпусе SOT-23. Напряжение 15 Вольт, максимальный импульсный ток 9 А (8/20 мкс), пиковая мощность 450 Вт, защита по ESD ±15 кВ возд. /± 15 кВ касание, количество защищаемых линий - 2. Предназначена для защиты от электростатических воздействий и других краткосрочных перенапряжений портов микросхем.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024125 шт2250 шт
2024250 шт112 750 шт
20243 000 шт13 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарPESD15VL2BTYOUTAIАрт. RU 120088
3,37 ₽6 000 шт по каталогу
Параметрический вариантElecsuperPESD15VL1BAАрт. RU 120074
1,93 ₽9 000 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантNEXPERIAPESD1CAN,235Арт. RU 129322
4,65 ₽8 000 шт по каталогу

Совпадает 2 из 2 сравнимых параметров

Параметрический вариантElecsuperPESD12VL2BTАрт. RU 127568
2,82 ₽8 750 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантKUUPESD5V0S2BTАрт. RU 124336
3,72 ₽12 000 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

КорпусSOT-23SOD-323ОтличаетсяSOT-23СовпадаетSOT-23СовпадаетSOT-23Совпадает
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
Емкость, пФ4040Совпадает—Нет данных25Отличается200Отличается
Максимальное напряжение ограничения, В2525Совпадает—Нет данных22Отличается18Отличается
Максимальный импульсный ток (Ipp), А99Совпадает—Нет данных15Отличается17Отличается
  • Параметрический вариантElecsuperPESD15VL1BAАрт. RU 120074
    1,93 ₽9 000 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Корпус
    ТекущийSOT-23АналогSOD-323Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий40Аналог40Совпадает
    Максимальное напряжение ограничения, В
    Текущий25Аналог25Совпадает
    Максимальный импульсный ток (Ipp), А
    Текущий9Аналог9Совпадает
    Открыть товар
  • Параметрический вариантNEXPERIAPESD1CAN,235Арт. RU 129322
    4,65 ₽8 000 шт по каталогу

    Совпадает 2 из 2 сравнимых параметров

    Корпус
    ТекущийSOT-23АналогSOT-23Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий40Аналог—Нет данных
    Максимальное напряжение ограничения, В
    Текущий25Аналог—Нет данных
    Максимальный импульсный ток (Ipp), А
    Текущий9Аналог—Нет данных
    Открыть товар
  • Параметрический вариантElecsuperPESD12VL2BTАрт. RU 127568
    2,82 ₽8 750 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Корпус
    ТекущийSOT-23АналогSOT-23Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий40Аналог25Отличается
    Максимальное напряжение ограничения, В
    Текущий25Аналог22Отличается
    Максимальный импульсный ток (Ipp), А
    Текущий9Аналог15Отличается
    Открыть товар
  • Параметрический вариантKUUPESD5V0S2BTАрт. RU 124336
    3,72 ₽12 000 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Корпус
    ТекущийSOT-23АналогSOT-23Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий40Аналог200Отличается
    Максимальное напряжение ограничения, В
    Текущий25Аналог18Отличается
    Максимальный импульсный ток (Ipp), А
    Текущий9Аналог17Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
