Datasheet PESD15VL1BA
Технические параметры, размеры и рекомендации производителя
PESD15VL1BA Elecsuper защитная диодная сборка 15 В
9 А, 350 Вт, SOD-323
- MPN
- PESD15VL1BA
- Бренд
- Elecsuper
- Артикул RU
- 120074
Основные параметры
- Пиковая мощность рассеивания, Вт
- 350
- Количество защищаемых линий
- 1
- Напряжение несрабатывания, В
- 15
- Минимальное напряжение срабатывания, В
- 16,5
- Максимальное напряжение ограничения, В
- 25
- Максимальный импульсный ток (Ipp), А
- 9
9 000 шт в наличии1,93 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 350
- Напряжение несрабатывания, В
- 15
- Минимальное напряжение срабатывания, В
- 16,5
- Максимальное напряжение ограничения, В
- 25
- Максимальный импульсный ток (Ipp), А
- 9
- Ток утечки, мкА
- 1
- Емкость, пФ
- 40
Монтаж и корпус
- Корпус
- SOD-323
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±30 кВ возд. /± 30 кВ касание
Упаковка и вес
- Вес брутто
- 0.04
- Транспортная упаковка: размер/кол-во
- 46*46*28/12000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 1

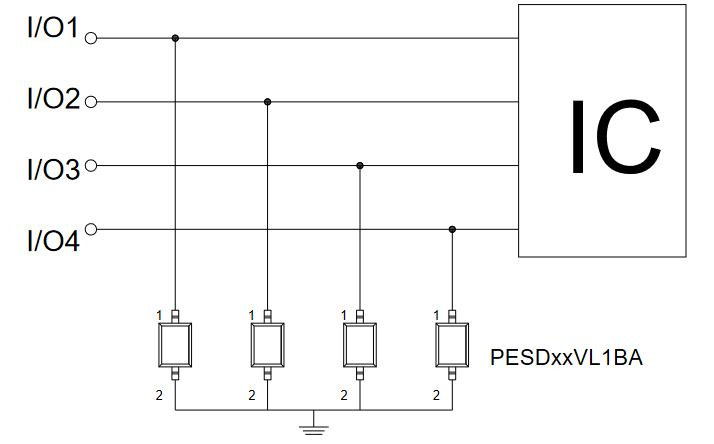

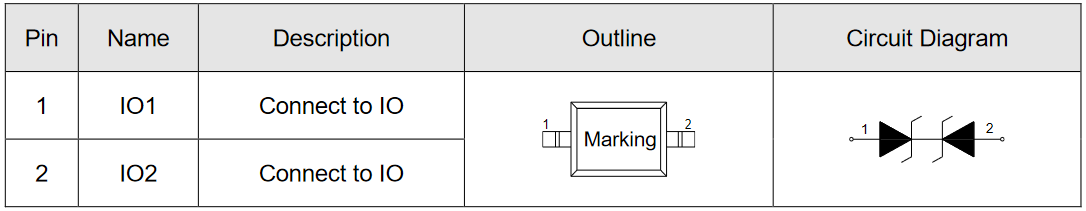

Документация и схема
Условия поставки
Обновлено 14.08.2026- Источник / остаток
- Каталог RU Electronics · 9 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 300 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
PESD15VL1BA защитная диодная сборка для поверхностного монтажа в корпусе SOD-323. Напряжение 15 Вольт, максимальный импульсный ток 9 А (8/20 мкс), пиковая мощность 350 Вт, защита по ESD ±30 кВ возд. /± 30 кВ касание, количество защищаемых линий - 1. Предназначена для защиты от электростатических воздействий и других краткосрочных перенапряжений портов микросхем.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024300 шт103 000 шт
20243 000 шт26 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPESD15VL1BAElecsuperАрт. RU 120074 1,93 ₽9 000 шт по каталогу |  3,37 ₽6 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,94 ₽155 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 1,94 ₽3 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 1,70 ₽300 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOD-323 | SOT-23Отличается | SOD-323Совпадает | SOD-323Совпадает | SOD-323Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 40 | 40Совпадает | 70Отличается | 90Отличается | 60Отличается |
| Максимальное напряжение ограничения, В | 25 | 25Совпадает | 20Отличается | 20Отличается | 15Отличается |
| Максимальный импульсный ток (Ipp), А | 9 | 9Совпадает | 12Отличается | 15Отличается | 30Отличается |
- 3,37 ₽6 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий40Аналог40Совпадает
- Максимальное напряжение ограничения, В
- Текущий25Аналог25Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий9Аналог9Совпадает
- 1,94 ₽155 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий40Аналог70Отличается
- Максимальное напряжение ограничения, В
- Текущий25Аналог20Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий9Аналог12Отличается
- 1,94 ₽3 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий40Аналог90Отличается
- Максимальное напряжение ограничения, В
- Текущий25Аналог20Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий9Аналог15Отличается
- 1,70 ₽300 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий40Аналог60Отличается
- Максимальное напряжение ограничения, В
- Текущий25Аналог15Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий9Аналог30Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
