PESD5V0S1BA Elecsuper Защитная диодная сборка 5 В

15 А, 350 Вт, SOD-323

MPN
PESD5V0S1BA (Elecsuper)
Бренд
Elecsuper
Артикул RU
120076

Основные параметры

Пиковая мощность рассеивания, Вт
350
Количество защищаемых линий
1
Напряжение несрабатывания, В
5
Минимальное напряжение срабатывания, В
6,5
Максимальное напряжение ограничения, В
20
Максимальный импульсный ток (Ipp), А
15
Все характеристики
Документация
2 100 шт в наличии1,94 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Пиковая мощность рассеивания, Вт
350
Напряжение несрабатывания, В
5
Минимальное напряжение срабатывания, В
6,5
Максимальное напряжение ограничения, В
20
Максимальный импульсный ток (Ipp), А
15
Ток утечки, мкА
1
Емкость, пФ
90

Монтаж и корпус

Корпус
SOD-323
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Уровень защиты по ESD (IEC61000-4-2)
±30 кВ возд. /± 30 кВ касание

Упаковка и вес

Вес брутто
0.03
Упаковка
REEL, 3000 шт.

Другие параметры

Количество защищаемых линий
1

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet PESD5V0S1BA (Elecsuper)

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема PESD5V0S1BA (Elecsuper) 1
IMAGE · Схема

Схема PESD5V0S1BA (Elecsuper) 1

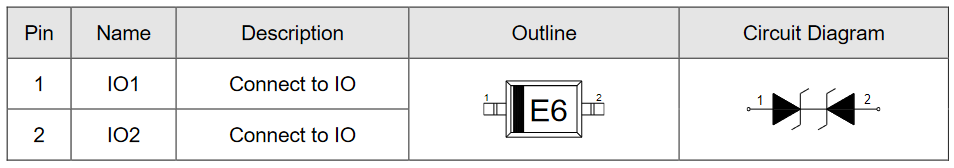

Габаритный чертёж и расположение контактов

Скачать
Миниатюра: Схема PESD5V0S1BA (Elecsuper) 2
IMAGE · Схема

Схема PESD5V0S1BA (Elecsuper) 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 01.09.2026
Источник / остаток
Каталог RU Electronics · 2 100 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
300 шт в упаковке
Date code / партия
Год / маркировка: 2023
Документация
Datasheet: 1

Описание

PESD5V0S1BA Двунаправленный диод для защиты от перенапряжений силовых и сигнальных цепей от электростатических разрядов (ESD), перенапряжений, связанных с быстрыми переходными процессами (EFT) и др. Обеспечивает защиту от ESD (IEC 61000-4-2): ± 30 кВ (возд.), ± 30 кВ (прикосновение).

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023300 шт72 100 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарPESD5V0S1BA (Elecsuper)ElecsuperАрт. RU 120076
1,94 ₽2 100 шт по каталогу
Параметрический вариантElecsuperPESD12VL1BAАрт. RU 120077
1,94 ₽155 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантElecsuperPESD15VL1BAАрт. RU 120074
1,93 ₽9 000 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантElecsuperPESD3V3L1BAАрт. RU 120073
1,70 ₽300 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантKUUPESD5V0L1BAАрт. RU 124335
1,28 ₽14 000 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

КорпусSOD-323SOD-323СовпадаетSOD-323СовпадаетSOD-323СовпадаетSOD-323Совпадает
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
Емкость, пФ9070Отличается40Отличается60Отличается15Отличается
Максимальное напряжение ограничения, В2020Совпадает25Отличается15Отличается16Отличается
Максимальный импульсный ток (Ipp), А1512Отличается9Отличается30Отличается8Отличается
  • Параметрический вариантElecsuperPESD12VL1BAАрт. RU 120077
    1,94 ₽155 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Корпус
    ТекущийSOD-323АналогSOD-323Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий90Аналог70Отличается
    Максимальное напряжение ограничения, В
    Текущий20Аналог20Совпадает
    Максимальный импульсный ток (Ipp), А
    Текущий15Аналог12Отличается
    Открыть товар
  • Параметрический вариантElecsuperPESD15VL1BAАрт. RU 120074
    1,93 ₽9 000 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Корпус
    ТекущийSOD-323АналогSOD-323Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий90Аналог40Отличается
    Максимальное напряжение ограничения, В
    Текущий20Аналог25Отличается
    Максимальный импульсный ток (Ipp), А
    Текущий15Аналог9Отличается
    Открыть товар
  • Параметрический вариантElecsuperPESD3V3L1BAАрт. RU 120073
    1,70 ₽300 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Корпус
    ТекущийSOD-323АналогSOD-323Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий90Аналог60Отличается
    Максимальное напряжение ограничения, В
    Текущий20Аналог15Отличается
    Максимальный импульсный ток (Ipp), А
    Текущий15Аналог30Отличается
    Открыть товар
  • Параметрический вариантKUUPESD5V0L1BAАрт. RU 124335
    1,28 ₽14 000 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Корпус
    ТекущийSOD-323АналогSOD-323Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Емкость, пФ
    Текущий90Аналог15Отличается
    Максимальное напряжение ограничения, В
    Текущий20Аналог16Отличается
    Максимальный импульсный ток (Ipp), А
    Текущий15Аналог8Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
