PDF · Datasheet
Datasheet PESD3V3L1BA
Технические параметры, размеры и рекомендации производителя
PESD3V3L1BA Elecsuper защитная диодная сборка 3.3 В
30А, 250 Вт, SOD-323
- MPN
- PESD3V3L1BA
- Бренд
- Elecsuper
- Артикул RU
- 120073
Основные параметры
- Пиковая мощность рассеивания, Вт
- 250
- Количество защищаемых линий
- 1
- Напряжение несрабатывания, В
- 3,3
- Минимальное напряжение срабатывания, В
- 3,5
- Максимальное напряжение ограничения, В
- 15
- Максимальный импульсный ток (Ipp), А
- 30
300 шт в наличии1,70 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 250
- Напряжение несрабатывания, В
- 3,3
- Минимальное напряжение срабатывания, В
- 3,5
- Максимальное напряжение ограничения, В
- 15
- Максимальный импульсный ток (Ipp), А
- 30
- Ток утечки, мкА
- 1
- Емкость, пФ
- 60
Монтаж и корпус
- Корпус
- SOD-323
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±30 кВ возд. /± 30 кВ касание
Упаковка и вес
- Вес брутто
- 0.03
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 1
Документация и схема
Условия поставки
Обновлено 25.08.2026- Источник / остаток
- Каталог RU Electronics · 300 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 300 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание

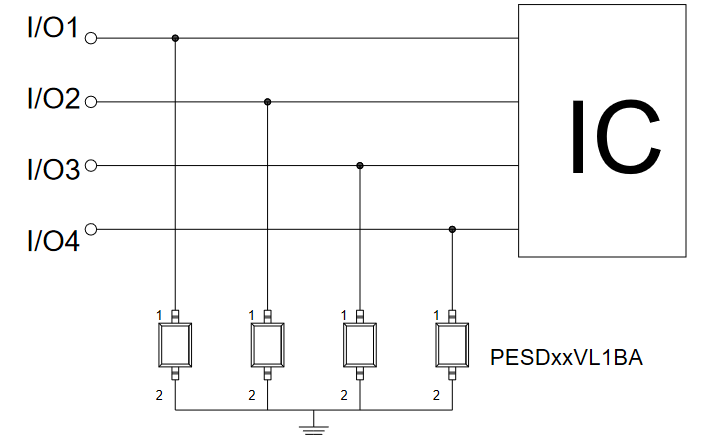

PESD3V3L1BA защитная диодная сборка для поверхностного монтажа в корпусе SOD-323. Напряжение 3.3 Вольт, максимальный импульсный ток 30 А (8/20 мкс), пиковая мощность 250 Вт, защита по ESD ±30 кВ возд. /± 30 кВ касание, количество защищаемых линий - 1. Предназначена для защиты от электростатических воздействий и других краткосрочных перенапряжений портов микросхем.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023300 шт1300 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPESD3V3L1BAElecsuperАрт. RU 120073 1,70 ₽300 шт по каталогу |  2,73 ₽4 700 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  1,94 ₽155 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 1,93 ₽9 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 1,94 ₽3 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOD-323 | SOT-23Отличается | SOD-323Совпадает | SOD-323Совпадает | SOD-323Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 60 | 60Совпадает | 70Отличается | 40Отличается | 90Отличается |
| Максимальное напряжение ограничения, В | 15 | 12Отличается | 20Отличается | 25Отличается | 20Отличается |
| Максимальный импульсный ток (Ipp), А | 30 | 30Совпадает | 12Отличается | 9Отличается | 15Отличается |
- 2,73 ₽4 700 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий60Аналог60Совпадает
- Максимальное напряжение ограничения, В
- Текущий15Аналог12Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий30Аналог30Совпадает
- 1,94 ₽155 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий60Аналог70Отличается
- Максимальное напряжение ограничения, В
- Текущий15Аналог20Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий30Аналог12Отличается
- 1,93 ₽9 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий60Аналог40Отличается
- Максимальное напряжение ограничения, В
- Текущий15Аналог25Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий30Аналог9Отличается
- 1,94 ₽3 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий60Аналог90Отличается
- Максимальное напряжение ограничения, В
- Текущий15Аналог20Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий30Аналог15Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
