Datasheet PESD12VL1BA
Технические параметры, размеры и рекомендации производителя
PESD12VL1BA Elecsuper защитная диодная сборка 12 В
12 А, 350 Вт, SOD-323
- MPN
- PESD12VL1BA
- Бренд
- Elecsuper
- Артикул RU
- 120077
Основные параметры
- Пиковая мощность рассеивания, Вт
- 350
- Количество защищаемых линий
- 1
- Напряжение несрабатывания, В
- 12
- Минимальное напряжение срабатывания, В
- 13,3
- Максимальное напряжение ограничения, В
- 20
- Максимальный импульсный ток (Ipp), А
- 12
155 шт в наличии1,94 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 350
- Напряжение несрабатывания, В
- 12
- Минимальное напряжение срабатывания, В
- 13,3
- Максимальное напряжение ограничения, В
- 20
- Максимальный импульсный ток (Ipp), А
- 12
- Ток утечки, мкА
- 1
- Емкость, пФ
- 70
Монтаж и корпус
- Корпус
- SOD-323
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±30 кВ возд. /± 30 кВ касание
Упаковка и вес
- Вес брутто
- 0.03
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 1

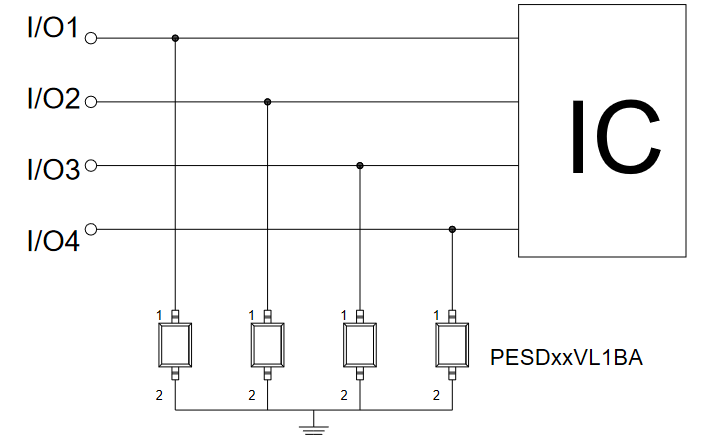

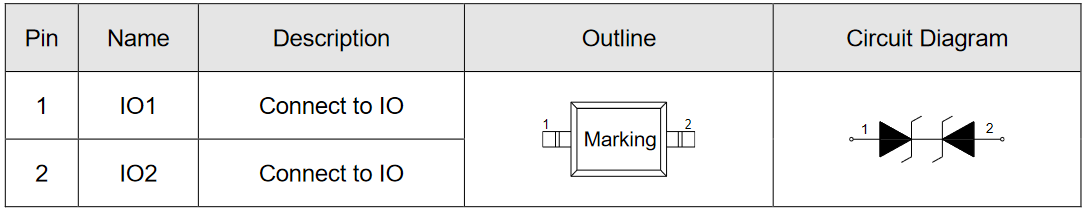

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 155 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 155 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
PESD12VL1BA защитная диодная сборка для поверхностного монтажа в корпусе SOD-323. Напряжение 12 Вольт, максимальный импульсный ток 12 А (8/20 мкс), пиковая мощность 350 Вт, защита по ESD ±30 кВ возд. /± 30 кВ касание, количество защищаемых линий - 1. Предназначена для защиты от электростатических воздействий и других краткосрочных перенапряжений портов микросхем.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023155 шт1155 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPESD12VL1BAElecsuperАрт. RU 120077 1,94 ₽155 шт по каталогу |  1,94 ₽3 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 1,93 ₽9 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 1,70 ₽300 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 1,92 ₽100 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOD-323 | SOD-323Совпадает | SOD-323Совпадает | SOD-323Совпадает | SOD-323Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 70 | 90Отличается | 40Отличается | 60Отличается | 50Отличается |
| Максимальное напряжение ограничения, В | 20 | 20Совпадает | 25Отличается | 15Отличается | 52Отличается |
| Максимальный импульсный ток (Ipp), А | 12 | 15Отличается | 9Отличается | 30Отличается | 7Отличается |
- 1,94 ₽3 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий70Аналог90Отличается
- Максимальное напряжение ограничения, В
- Текущий20Аналог20Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий12Аналог15Отличается
- 1,93 ₽9 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий70Аналог40Отличается
- Максимальное напряжение ограничения, В
- Текущий20Аналог25Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий12Аналог9Отличается
- 1,70 ₽300 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий70Аналог60Отличается
- Максимальное напряжение ограничения, В
- Текущий20Аналог15Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий12Аналог30Отличается
- 1,92 ₽100 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий70Аналог50Отличается
- Максимальное напряжение ограничения, В
- Текущий20Аналог52Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий12Аналог7Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
