Datasheet PESD24VL1BA
Технические параметры, размеры и рекомендации производителя
PESD24VL1BA KUU защитный диод 24 В
7 А, 350 Вт, 50 пФ, SOD-323
- MPN
- PESD24VL1BA
- Бренд
- KUU
- Артикул RU
- 124342
Основные параметры
- Пиковая мощность рассеивания, Вт
- 350
- Количество защищаемых линий
- 1
- Напряжение несрабатывания, В
- 24
- Минимальное напряжение срабатывания, В
- 26,7
- Максимальное напряжение ограничения, В
- 52
- Максимальный импульсный ток (Ipp), А
- 7
100 шт в наличии1,92 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 350
- Напряжение несрабатывания, В
- 24
- Минимальное напряжение срабатывания, В
- 26,7
- Максимальное напряжение ограничения, В
- 52
- Максимальный импульсный ток (Ipp), А
- 7
- Ток утечки, мкА
- 1
- Емкость, пФ
- 50
Монтаж и корпус
- Корпус
- SOD-323
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±15 кВ возд. /± 8 кВ касание
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Вес брутто
- 0.04
- Транспортная упаковка: размер/кол-во
- 40*40*34/9000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 1
Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 100 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание

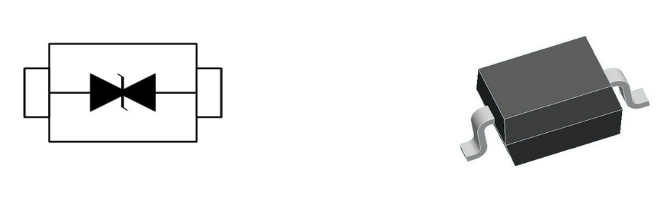

PESD5PESD24VL1BA двунаправленный защитный диод для поверхностного монтажа в корпусе SOD-323. Напряжение 24 Вольт, максимальный импульсный ток 7 А (8/20 мкс), пиковая мощность 350 Вт, защита по ESD ±15 кВ возд. /± 8 кВ касание, количество защищаемых линий - 1. Предназначена для защиты от электростатических воздействий и других перенапряжений.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024100 шт1100 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPESD24VL1BAKUUАрт. RU 124342 1,92 ₽100 шт по каталогу |  1,28 ₽14 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 1,94 ₽155 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 1,93 ₽9 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 1,94 ₽3 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOD-323 | SOD-323Совпадает | SOD-323Совпадает | SOD-323Совпадает | SOD-323Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 50 | 15Отличается | 70Отличается | 40Отличается | 90Отличается |
| Максимальное напряжение ограничения, В | 52 | 16Отличается | 20Отличается | 25Отличается | 20Отличается |
| Максимальный импульсный ток (Ipp), А | 7 | 8Отличается | 12Отличается | 9Отличается | 15Отличается |
- 1,28 ₽14 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий50Аналог15Отличается
- Максимальное напряжение ограничения, В
- Текущий52Аналог16Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий7Аналог8Отличается
- 1,94 ₽155 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий50Аналог70Отличается
- Максимальное напряжение ограничения, В
- Текущий52Аналог20Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий7Аналог12Отличается
- 1,93 ₽9 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий50Аналог40Отличается
- Максимальное напряжение ограничения, В
- Текущий52Аналог25Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий7Аналог9Отличается
- 1,94 ₽3 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-323АналогSOD-323Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий50Аналог90Отличается
- Максимальное напряжение ограничения, В
- Текущий52Аналог20Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий7Аналог15Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
