Datasheet PESD5V0S2BT
Технические параметры, размеры и рекомендации производителя
PESD5V0S2BT KUU Защитная диодная сборка 5 В
17 А, 350 Вт, SOT-23
- MPN
- PESD5V0S2BT
- Бренд
- KUU
- Артикул RU
- 124336
Основные параметры
- Пиковая мощность рассеивания, Вт
- 350
- Количество защищаемых линий
- 2
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 18
- Максимальный импульсный ток (Ipp), А
- 17
12 000 шт в наличии3,72 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 350
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 18
- Максимальный импульсный ток (Ipp), А
- 17
- Ток утечки, мкА
- 10
- Емкость, пФ
- 200
Монтаж и корпус
- Корпус
- SOT-23
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±15 кВ возд. /± 8 кВ касание
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Вес брутто
- 0.04
- Транспортная упаковка: размер/кол-во
- 40*40*34/12000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 2

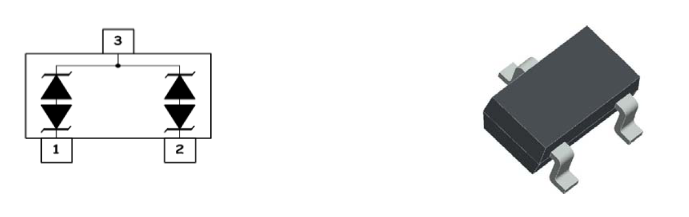

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 12 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 / 200 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
PESD5V0S2BT Диодная сборка для защиты от перенапряжений силовых и сигнальных цепей от электростатических разрядов (ESD), перенапряжений, связанных с быстрыми переходными процессами (EFT) и др. Обеспечивает защиту от ESD (IEC 61000-4-2): ± 15 кВ (возд.), ± 8 кВ (прикосновение). Обладает низким уровнем ограничения напряжения (9,8 В при 1 А) и низким током утечки 10 мкА (макс.).
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024100 шт2200 шт
2024200 шт142 800 шт
20243 000 шт39 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPESD5V0S2BTKUUАрт. RU 124336 3,72 ₽12 000 шт по каталогу |  1,40 ₽9 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  1,42 ₽4 034 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 3,37 ₽6 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 2,82 ₽9 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-23 | SOT-23Совпадает | SOD-523Отличается | SOT-23Совпадает | SOT-23Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 200 | 100Отличается | 200Совпадает | 40Отличается | 25Отличается |
| Максимальное напряжение ограничения, В | 18 | 18Совпадает | 18Совпадает | 25Отличается | 22Отличается |
| Максимальный импульсный ток (Ipp), А | 17 | 30Отличается | 16Отличается | 9Отличается | 15Отличается |
- 1,40 ₽9 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий200Аналог100Отличается
- Максимальное напряжение ограничения, В
- Текущий18Аналог18Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий17Аналог30Отличается
- 1,42 ₽4 034 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOD-523Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий200Аналог200Совпадает
- Максимальное напряжение ограничения, В
- Текущий18Аналог18Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий17Аналог16Отличается
- 3,37 ₽6 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий200Аналог40Отличается
- Максимальное напряжение ограничения, В
- Текущий18Аналог25Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий17Аналог9Отличается
- 2,82 ₽9 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий200Аналог25Отличается
- Максимальное напряжение ограничения, В
- Текущий18Аналог22Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий17Аналог15Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
