Datasheet PESD3V3S1UB
Технические параметры, размеры и рекомендации производителя
PESD3V3S1UB Elecsuper защитная диодная сборка 3.3 В
16 А, 250 Вт, SOD-523
- MPN
- PESD3V3S1UB
- Бренд
- Elecsuper
- Артикул RU
- 120069
Основные параметры
- Пиковая мощность рассеивания, Вт
- 250
- Количество защищаемых линий
- 1
- Напряжение несрабатывания, В
- 3,3
- Минимальное напряжение срабатывания, В
- 4,5
- Максимальное напряжение ограничения, В
- 18
- Максимальный импульсный ток (Ipp), А
- 16
4 034 шт в наличии1,42 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 250
- Напряжение несрабатывания, В
- 3,3
- Минимальное напряжение срабатывания, В
- 4,5
- Максимальное напряжение ограничения, В
- 18
- Максимальный импульсный ток (Ipp), А
- 16
- Ток утечки, мкА
- 1
- Емкость, пФ
- 200
Монтаж и корпус
- Корпус
- SOD-523
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±30 кВ возд. /± 30 кВ касание
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Вес брутто
- 0.03
- Транспортная упаковка: размер/кол-во
- 46*46*28/18000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 1

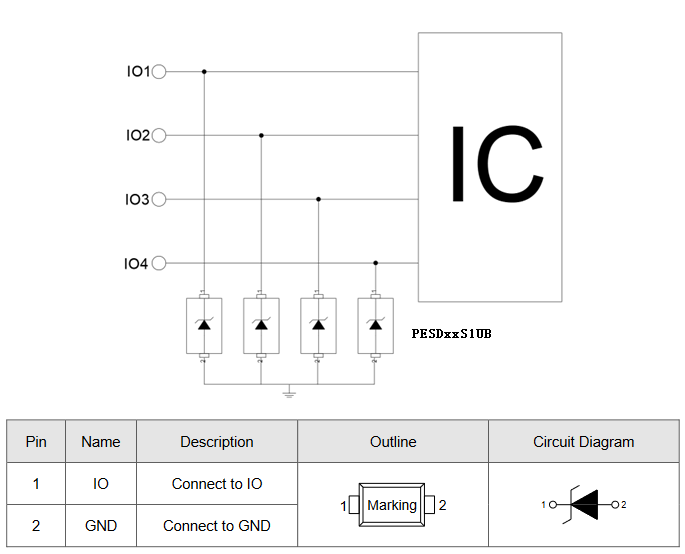

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 4 034 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 500 / 534 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023 / 2024
- Документация
- Datasheet: 1
Описание
PESD3V3S1UB защитная диодная сборка для поверхностного монтажа в корпусе SOD-523. Напряжение 3,3 Вольта, максимальный импульсный ток 16 А (8/20 мкс), пиковая мощность 250 Вт, защита по ESD ±30 кВ возд. /± 30 кВ касание, количество защищаемых линий - 1. Предназначена для защиты от электростатических воздействий и других краткосрочных перенапряжений портов микросхем.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023500 шт1500 шт
2023534 шт1534 шт
20243 000 шт13 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPESD3V3S1UBElecsuperАрт. RU 120069 1,42 ₽4 034 шт по каталогу |  1,31 ₽8 850 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  3,72 ₽12 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 1,44 ₽11 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 1,40 ₽9 500 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOD-523 | SOD-523Совпадает | SOT-23Отличается | SOD-523Совпадает | SOT-23Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 200 | 200Совпадает | 200Совпадает | 70Отличается | 100Отличается |
| Максимальное напряжение ограничения, В | 18 | 8,5Отличается | 18Совпадает | 23Отличается | 18Совпадает |
| Максимальный импульсный ток (Ipp), А | 16 | 16Совпадает | 17Отличается | 8Отличается | 30Отличается |
- 1,31 ₽8 850 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523АналогSOD-523Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий200Аналог200Совпадает
- Максимальное напряжение ограничения, В
- Текущий18Аналог8,5Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий16Аналог16Совпадает
- 3,72 ₽12 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523АналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий200Аналог200Совпадает
- Максимальное напряжение ограничения, В
- Текущий18Аналог18Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий16Аналог17Отличается
- 1,44 ₽11 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523АналогSOD-523Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий200Аналог70Отличается
- Максимальное напряжение ограничения, В
- Текущий18Аналог23Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий16Аналог8Отличается
- 1,40 ₽9 500 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523АналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий200Аналог100Отличается
- Максимальное напряжение ограничения, В
- Текущий18Аналог18Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий16Аналог30Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
