Datasheet PESD5Z3.3
Технические параметры, размеры и рекомендации производителя
PESD5Z3.3 Elecsuper защитная диодная сборка 3.3 В
16 А, 250 Вт, SOD-523
- MPN
- PESD5Z3.3
- Бренд
- Elecsuper
- Артикул RU
- 122182
Основные параметры
- Конфигурация
- Однонаправленный
- Пиковая мощность рассеивания, Вт
- 250
- Количество защищаемых линий
- 1
- Напряжение несрабатывания, В
- 3,3
- Минимальное напряжение срабатывания, В
- 4,5
- Максимальное напряжение ограничения, В
- 8,5
8 850 шт в наличии1,31 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 250
- Напряжение несрабатывания, В
- 3,3
- Минимальное напряжение срабатывания, В
- 4,5
- Максимальное напряжение ограничения, В
- 8,5
- Максимальный импульсный ток (Ipp), А
- 16
- Ток утечки, мкА
- 1
- Емкость, пФ
- 200
Монтаж и корпус
- Корпус
- SOD-523
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±30 кВ возд. /± 30 кВ касание
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Вес брутто
- 0.04
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Конфигурация
- Однонаправленный
- Количество защищаемых линий
- 1

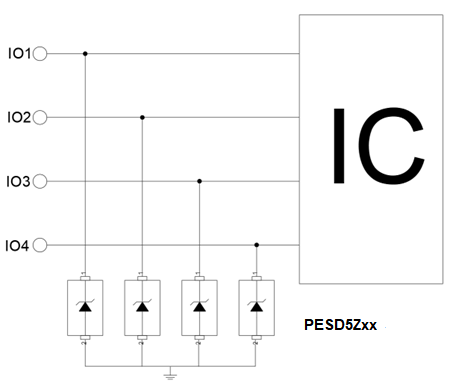

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 8 850 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
PESD5Z3.3 Однонаправленный диод для защиты от перенапряжений сигнальных цепей от электростатических разрядов (ESD), перенапряжений, связанных с быстрыми переходными процессами (EFT) и др. Обеспечивает защиту от ESD (IEC 61000-4-2): ± 30 кВ (возд.), ± 30 кВ (прикосновение).
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023500 шт178 500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPESD5Z3.3ElecsuperАрт. RU 122182 1,31 ₽8 850 шт по каталогу |  1,42 ₽4 034 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 1,44 ₽11 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  3,72 ₽12 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  1,70 ₽300 шт по каталогу Совпадает 1 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOD-523 | SOD-523Совпадает | SOD-523Совпадает | SOT-23Отличается | SOD-323Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 200 | 200Совпадает | 70Отличается | 200Совпадает | 60Отличается |
| Максимальное напряжение ограничения, В | 8,5 | 18Отличается | 23Отличается | 18Отличается | 15Отличается |
| Максимальный импульсный ток (Ipp), А | 16 | 16Совпадает | 8Отличается | 17Отличается | 30Отличается |
- 1,42 ₽4 034 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523АналогSOD-523Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий200Аналог200Совпадает
- Максимальное напряжение ограничения, В
- Текущий8,5Аналог18Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий16Аналог16Совпадает
- 1,44 ₽11 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523АналогSOD-523Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий200Аналог70Отличается
- Максимальное напряжение ограничения, В
- Текущий8,5Аналог23Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий16Аналог8Отличается
- 3,72 ₽12 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523АналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий200Аналог200Совпадает
- Максимальное напряжение ограничения, В
- Текущий8,5Аналог18Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий16Аналог17Отличается
- 1,70 ₽300 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523АналогSOD-323Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий200Аналог60Отличается
- Максимальное напряжение ограничения, В
- Текущий8,5Аналог15Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий16Аналог30Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
