Datasheet PESD15VS1UB
Технические параметры, размеры и рекомендации производителя
PESD15VS1UB Elecsuper защитный диод ESD
12 В, 8 А, 200 Вт, SOD-523
- MPN
- PESD15VS1UB
- Бренд
- Elecsuper
- Артикул RU
- 127127
Основные параметры
- Пиковая мощность рассеивания, Вт
- 200
- Количество защищаемых линий
- 1
- Напряжение несрабатывания, В
- 12
- Минимальное напряжение срабатывания, В
- 13,3
- Максимальное напряжение ограничения, В
- 23
- Максимальный импульсный ток (Ipp), А
- 8
11 000 шт в наличии1,44 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 200
- Напряжение несрабатывания, В
- 12
- Минимальное напряжение срабатывания, В
- 13,3
- Максимальное напряжение ограничения, В
- 23
- Максимальный импульсный ток (Ipp), А
- 8
- Ток утечки, мкА
- 1
- Емкость, пФ
- 70
Монтаж и корпус
- Корпус
- SOD-523
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±30 кВ возд. /± 30 кВ касание
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Вес брутто
- 0.04
- Транспортная упаковка: размер/кол-во
- 44*44*25/12000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 1

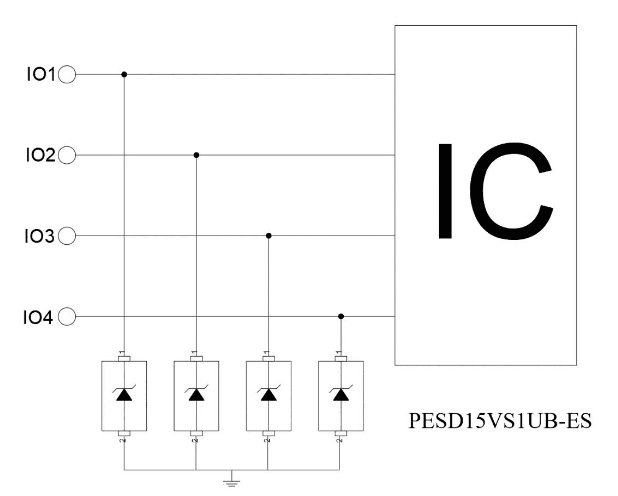

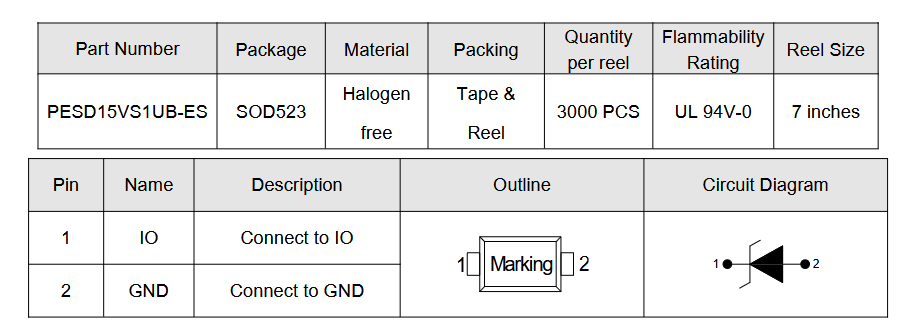

Документация и схема
Условия поставки
Обновлено 23.07.2026- Источник / остаток
- Каталог RU Electronics · 11 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 400 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
PESD15VS1UB защитный диод для поверхностного монтажа в корпусе SOD-523. Напряжение 12 Вольт, максимальный импульсный ток 8 А (8/20 мкс), пиковая мощность 200 Вт, защита по ESD ±30 кВ возд. /± 30 кВ касание, количество защищаемых линий - 1. Предназначена для защиты от электростатических воздействий (ESD) и других краткосрочных перенапряжений портов микросхем.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025400 шт52 000 шт
20253 000 шт39 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPESD15VS1UBElecsuperАрт. RU 127127 1,44 ₽11 000 шт по каталогу |  1,42 ₽4 034 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  1,94 ₽155 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 1,31 ₽8 850 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  2,65 ₽250 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOD-523 | SOD-523Совпадает | SOD-323Отличается | SOD-523Совпадает | SOT-23Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 70 | 200Отличается | 70Совпадает | 200Отличается | 30Отличается |
| Максимальное напряжение ограничения, В | 23 | 18Отличается | 20Отличается | 8,5Отличается | 48Отличается |
| Максимальный импульсный ток (Ipp), А | 8 | 16Отличается | 12Отличается | 16Отличается | 8Совпадает |
- 1,42 ₽4 034 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523АналогSOD-523Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий70Аналог200Отличается
- Максимальное напряжение ограничения, В
- Текущий23Аналог18Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий8Аналог16Отличается
- 1,94 ₽155 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523АналогSOD-323Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий70Аналог70Совпадает
- Максимальное напряжение ограничения, В
- Текущий23Аналог20Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий8Аналог12Отличается
- 1,31 ₽8 850 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523АналогSOD-523Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий70Аналог200Отличается
- Максимальное напряжение ограничения, В
- Текущий23Аналог8,5Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий8Аналог16Отличается
- 2,65 ₽250 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523АналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий70Аналог30Отличается
- Максимальное напряжение ограничения, В
- Текущий23Аналог48Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий8Аналог8Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
