Datasheet PESD5V0L2BT
Технические параметры, размеры и рекомендации производителя
PESD5V0L2BT Elecsuper защитный диод ESD
5 В, 30 А, 600 Вт, SOT-23
- MPN
- PESD5V0L2BT
- Бренд
- Elecsuper
- Артикул RU
- 127566
Основные параметры
- Пиковая мощность рассеивания, Вт
- 600
- Количество защищаемых линий
- 2
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6,5
- Максимальное напряжение ограничения, В
- 18
- Максимальный импульсный ток (Ipp), А
- 30
9 500 шт в наличии1,40 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 600
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6,5
- Максимальное напряжение ограничения, В
- 18
- Максимальный импульсный ток (Ipp), А
- 30
- Ток утечки, мкА
- 1
- Емкость, пФ
- 100
Монтаж и корпус
- Корпус
- SOT-23
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±30 кВ возд. /± 30 кВ касание
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Вес брутто
- 0.03
- Транспортная упаковка: размер/кол-во
- 44*44*25/12000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 2

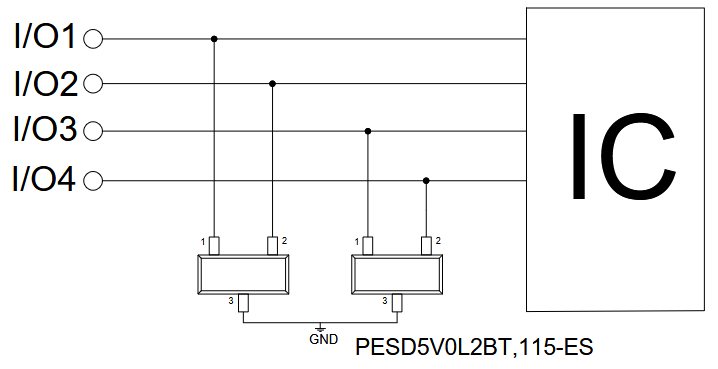

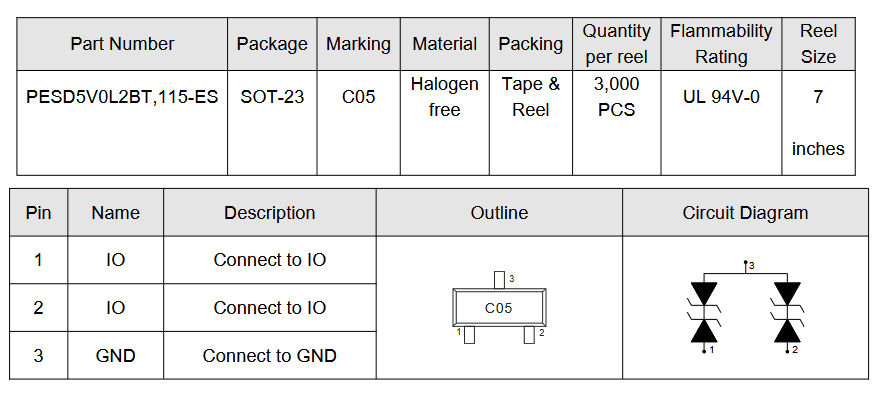

Документация и схема
Условия поставки
Обновлено 23.07.2026- Источник / остаток
- Каталог RU Electronics · 9 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 500 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
PESD5V0L2BT защитный диод для поверхностного монтажа в корпусе SOT-23. Напряжение 5 Вольт, максимальный импульсный ток 30 А (8/20 мкс), пиковая мощность 600 Вт, защита по ESD ±30 кВ возд. /± 30 кВ касание, количество защищаемых линий - 2. Предназначена для защиты от электростатических воздействий (ESD) и других краткосрочных перенапряжений портов микросхем.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025500 шт1500 шт
20253 000 шт39 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPESD5V0L2BTElecsuperАрт. RU 127566 1,40 ₽9 500 шт по каталогу |  2,73 ₽4 700 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 3,72 ₽12 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 2,82 ₽9 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 3,37 ₽6 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 100 | 60Отличается | 200Отличается | 25Отличается | 40Отличается |
| Максимальное напряжение ограничения, В | 18 | 12Отличается | 18Совпадает | 22Отличается | 25Отличается |
| Максимальный импульсный ток (Ipp), А | 30 | 30Совпадает | 17Отличается | 15Отличается | 9Отличается |
- 2,73 ₽4 700 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий100Аналог60Отличается
- Максимальное напряжение ограничения, В
- Текущий18Аналог12Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий30Аналог30Совпадает
- 3,72 ₽12 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий100Аналог200Отличается
- Максимальное напряжение ограничения, В
- Текущий18Аналог18Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий30Аналог17Отличается
- 2,82 ₽9 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий100Аналог25Отличается
- Максимальное напряжение ограничения, В
- Текущий18Аналог22Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий30Аналог15Отличается
- 3,37 ₽6 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий100Аналог40Отличается
- Максимальное напряжение ограничения, В
- Текущий18Аналог25Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий30Аналог9Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
