Datasheet SP0502BAHTG
Технические параметры, размеры и рекомендации производителя
SP0502BAHTG Elecsuper защитная диодная сборка 5 В
12 А, 180 Вт, SOT-23
- MPN
- SP0502BAHTG
- Бренд
- Elecsuper
- Артикул RU
- 124527
Основные параметры
- Пиковая мощность рассеивания, Вт
- 180
- Количество защищаемых линий
- 2
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение срабатывания, В
- 9,5
- Максимальное напряжение ограничения, В
- 15
10 200 шт в наличии2,50 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 180
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение срабатывания, В
- 9,5
- Максимальное напряжение ограничения, В
- 15
- Максимальный импульсный ток (Ipp), А
- 12
- Ток утечки, мкА
- 1
- Емкость, пФ
- 150
Монтаж и корпус
- Корпус
- SOT-23
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±30 кВ возд. /± 30 кВ касание
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Вес брутто
- 0.05
- Транспортная упаковка: размер/кол-во
- 46*46*52/12000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 2

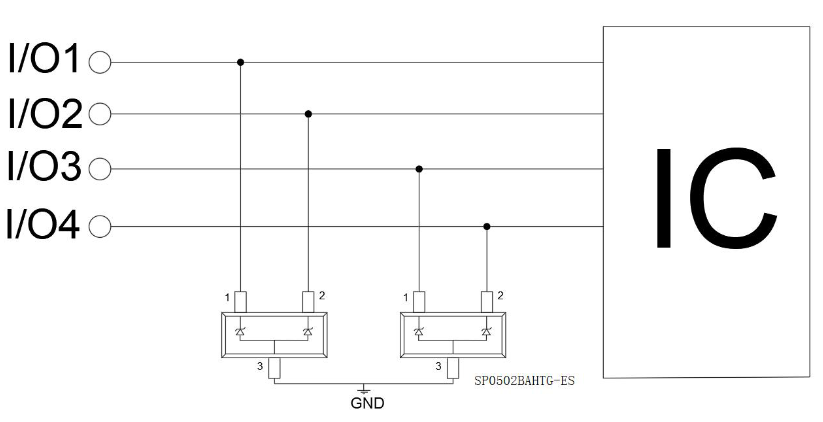

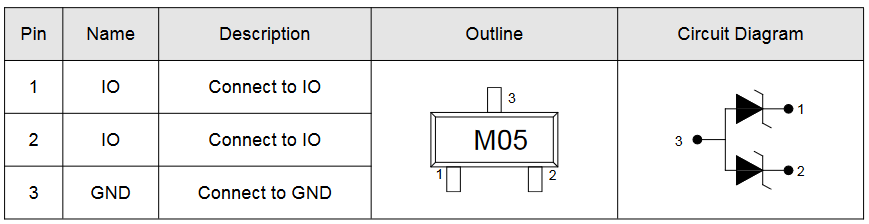

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 10 200 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 300 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
SP0502BAHTG защитная диодная сборка для поверхностного монтажа в корпусе SOT-23. Напряжение несрабатывания 5 В, максимальный импульсный ток 12 А (8/20 мкс), пиковая рассеиваемая мощность 180 Вт, емкость 150 пФ, уровень защиты ESD ± 30 кВ возд. /± 30 кВ касание.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024300 шт41 200 шт
20243 000 шт39 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSP0502BAHTGElecsuperАрт. RU 124527 2,50 ₽10 200 шт по каталогу |  3,96 ₽9 850 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  9,88 ₽956 шт по каталогу Совпадает 2 из 3 сравнимых параметров |  5,01 ₽7 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  2,57 ₽7 300 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-23 | SOT-23-5Отличается | SOT-563Отличается | SOT-143Отличается | DFN2510-10LОтличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Напряжение несрабатывания, В | 5 | 5Совпадает | 5Совпадает | 5Совпадает | 5Совпадает |
| Емкость, пФ | 150 | 100Отличается | —Нет данных | 30Отличается | 0,6Отличается |
| Максимальный импульсный ток (Ipp), А | 12 | 12Совпадает | —Нет данных | 10Отличается | 4,5Отличается |
- 3,96 ₽9 850 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-23-5Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий150Аналог100Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий12Аналог12Совпадает
- 9,88 ₽956 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-563Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий150Аналог—Нет данных
- Максимальный импульсный ток (Ipp), А
- Текущий12Аналог—Нет данных
- 5,01 ₽7 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-143Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий150Аналог30Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий12Аналог10Отличается
- 2,57 ₽7 300 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогDFN2510-10LОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий150Аналог0,6Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий12Аналог4,5Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
