SMF05C Elecsuper защитная диодная сборка 5 В

8 А (8/20 мкс), 100 Вт, SOT-363

MPN
SMF05C
Бренд
Elecsuper
Артикул RU
120080

Основные параметры

Пиковая мощность рассеивания, Вт
100
Количество защищаемых линий
5
Напряжение несрабатывания, В
5
Минимальное напряжение срабатывания, В
6
Максимальное напряжение ограничения, В
15
Максимальный импульсный ток (Ipp), А
8
Все характеристики
Документация
20 900 шт в наличии2,18 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Пиковая мощность рассеивания, Вт
100
Напряжение несрабатывания, В
5
Минимальное напряжение срабатывания, В
6
Максимальное напряжение ограничения, В
15
Максимальный импульсный ток (Ipp), А
8
Ток утечки, мкА
1
Емкость, пФ
100

Монтаж и корпус

Корпус
SOT-363
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Уровень защиты по ESD (IEC61000-4-2)
±17 кВ возд. /± 12 кВ касание

Упаковка и вес

Вес брутто
0.03
Упаковка
REEL, 3000 шт.

Другие параметры

Количество защищаемых линий
5

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet SMF05C

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема SMF05C 1
IMAGE · Схема

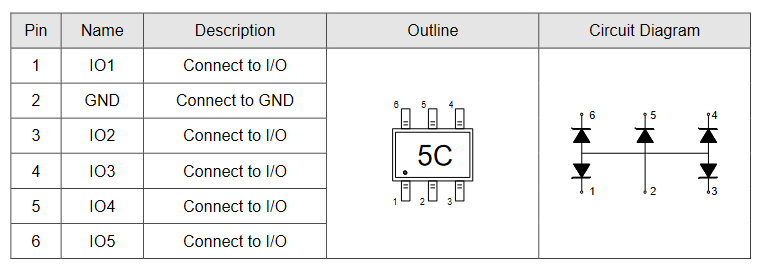

Схема SMF05C 1

Габаритный чертёж и расположение контактов

Скачать
Миниатюра: Схема SMF05C 2
IMAGE · Схема

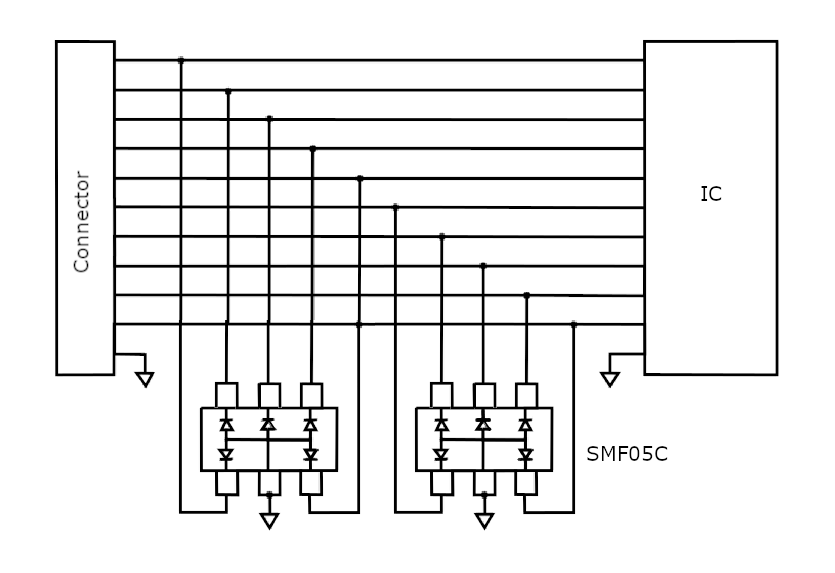

Схема SMF05C 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 14.08.2026
Источник / остаток
Каталог RU Electronics · 20 900 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
100 / 3 000 шт в упаковке
Date code / партия
Год / маркировка: 2023
Документация
Datasheet: 1

Описание

SMF05C защитная диодная сборка для поверхностного монтажа в корпусе SOT-363. Напряжение несрабатывания 5 В, максимальный пиковый ток 8 А (8/20 мкс), пиковая рассеиваемая мощность 100 Вт. Уровень защиты ESD ±17 кВ возд. /± 12 кВ касание. Предназначена для защиты по напряжению до 5 линий от электростатических помех, электромагнитных помех, например, вызванных переходными процессами. Аналоги: SMF05CT1G (ONSEMI) SMF05C.TCT (Semtech)

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023100 шт292 900 шт
20233 000 шт618 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSMF05CElecsuperАрт. RU 120080
2,18 ₽20 900 шт по каталогу
Аналог из источникаON SemiconductorSMF05CT1GАрт. RU 121309
13,01 ₽6 510 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантElecsuperSM05 (Elecsuper)Арт. RU 122833
2,26 ₽6 750 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантElecsuperTPD4E05U06DQAR (Elecsuper)Арт. RU 122183
2,57 ₽6 700 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантElecsuperSR05-02CTGАрт. RU 124541
2,89 ₽6 500 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

КорпусSOT-363SOT-363СовпадаетSOT-23ОтличаетсяDFN2510-10LОтличаетсяSOT-143Отличается
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
Максимальное напряжение ограничения, В1512,5Отличается20Отличается12Отличается20Отличается
Максимальный импульсный ток (Ipp), А88Совпадает16Отличается4,5Отличается7Отличается
Минимальное напряжение срабатывания, В66,2Отличается6Совпадает6Совпадает6Совпадает
  • Аналог из источникаON SemiconductorSMF05CT1GАрт. RU 121309
    13,01 ₽6 510 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Корпус
    ТекущийSOT-363АналогSOT-363Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное напряжение ограничения, В
    Текущий15Аналог12,5Отличается
    Максимальный импульсный ток (Ipp), А
    Текущий8Аналог8Совпадает
    Минимальное напряжение срабатывания, В
    Текущий6Аналог6,2Отличается
    Открыть товар
  • Параметрический вариантElecsuperSM05 (Elecsuper)Арт. RU 122833
    2,26 ₽6 750 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Корпус
    ТекущийSOT-363АналогSOT-23Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное напряжение ограничения, В
    Текущий15Аналог20Отличается
    Максимальный импульсный ток (Ipp), А
    Текущий8Аналог16Отличается
    Минимальное напряжение срабатывания, В
    Текущий6Аналог6Совпадает
    Открыть товар
  • Параметрический вариантElecsuperTPD4E05U06DQAR (Elecsuper)Арт. RU 122183
    2,57 ₽6 700 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Корпус
    ТекущийSOT-363АналогDFN2510-10LОтличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное напряжение ограничения, В
    Текущий15Аналог12Отличается
    Максимальный импульсный ток (Ipp), А
    Текущий8Аналог4,5Отличается
    Минимальное напряжение срабатывания, В
    Текущий6Аналог6Совпадает
    Открыть товар
  • Параметрический вариантElecsuperSR05-02CTGАрт. RU 124541
    2,89 ₽6 500 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Корпус
    ТекущийSOT-363АналогSOT-143Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное напряжение ограничения, В
    Текущий15Аналог20Отличается
    Максимальный импульсный ток (Ipp), А
    Текущий8Аналог7Отличается
    Минимальное напряжение срабатывания, В
    Текущий6Аналог6Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
