Datasheet SM05 (Elecsuper)
Технические параметры, размеры и рекомендации производителя
SM05 Elecsuper защитная диодная сборка 5 В
16 А, 350 Вт, SOT-23
- MPN
- SM05 (Elecsuper)
- Бренд
- Elecsuper
- Артикул RU
- 122833
Основные параметры
- Пиковая мощность рассеивания, Вт
- 350
- Количество защищаемых линий
- 2
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение срабатывания, В
- 9,5
- Максимальное напряжение ограничения, В
- 20
6 750 шт в наличии2,26 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 350
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение срабатывания, В
- 9,5
- Максимальное напряжение ограничения, В
- 20
- Максимальный импульсный ток (Ipp), А
- 16
- Ток утечки, мкА
- 1
- Емкость, пФ
- 120
Монтаж и корпус
- Корпус
- SOT-23
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±30 кВ возд. /± 30 кВ касание
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Вес брутто
- 0.05
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 2

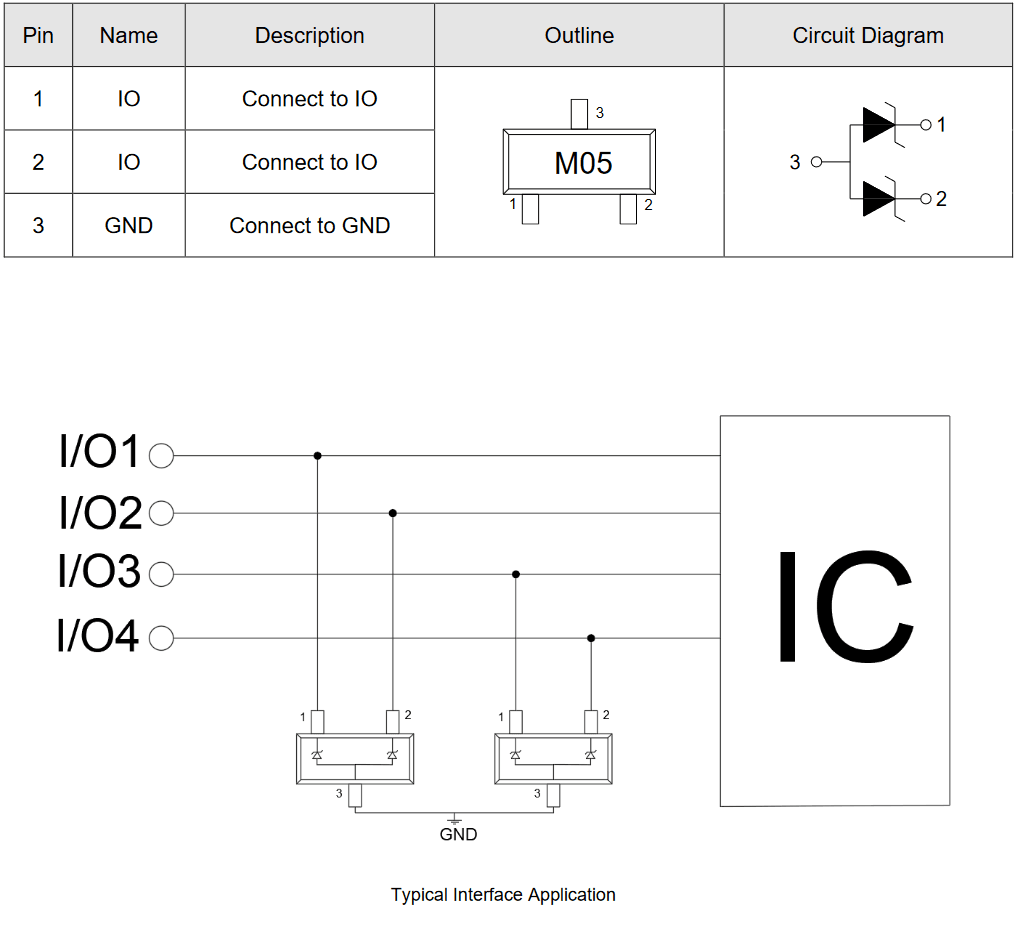

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 6 750 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 250 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
SM05 защитная диодная сборка для поверхностного монтажа в корпусе SOT-23. Напряжение несрабатывания 5 В, максамильный импульсный ток 16 А (8/20 мкс), пиковая рассеиваемая мощность 350 Вт, емкость 120 пФ, уровень защиты ESD ±30 кВ возд. /± 30 кВ касание. Предназначена для защиты сигнальных линий от электростатических (ESD), электромагнитных наведенных помех. Количество защищаемых линий - 2.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023250 шт3750 шт
20233 000 шт26 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSM05 (Elecsuper)ElecsuperАрт. RU 122833 2,26 ₽6 750 шт по каталогу |  1,96 ₽4 300 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  2,35 ₽1 600 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  2,04 ₽24 845 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  2,57 ₽7 300 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-23 | SOT-23Совпадает | SOT-353Отличается | SOT-23-6Отличается | DFN2510-10LОтличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 120 | 300Отличается | 100Отличается | 0,6Отличается | 0,6Отличается |
| Максимальный импульсный ток (Ipp), А | 16 | 17Отличается | 8Отличается | 4,5Отличается | 4,5Отличается |
| Минимальное напряжение срабатывания, В | 6 | 6Совпадает | 6Совпадает | 6Совпадает | 6Совпадает |
- 1,96 ₽4 300 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий120Аналог300Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий16Аналог17Отличается
- Минимальное напряжение срабатывания, В
- Текущий6Аналог6Совпадает
- 2,35 ₽1 600 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-353Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий120Аналог100Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий16Аналог8Отличается
- Минимальное напряжение срабатывания, В
- Текущий6Аналог6Совпадает
- 2,04 ₽24 845 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-23-6Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий120Аналог0,6Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий16Аналог4,5Отличается
- Минимальное напряжение срабатывания, В
- Текущий6Аналог6Совпадает
- 2,57 ₽7 300 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогDFN2510-10LОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий120Аналог0,6Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий16Аналог4,5Отличается
- Минимальное напряжение срабатывания, В
- Текущий6Аналог6Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
