USBLC6-4SC6 Elecsuper защитная диодная сборка 5 В

4.5 А, 60 Вт, SOT-23-6

MPN
USBLC6-4SC6 (Elecsuper)
Бренд
Elecsuper
Артикул RU
120071

Основные параметры

Пиковая мощность рассеивания, Вт
60
Количество защищаемых линий
4
Напряжение несрабатывания, В
5
Минимальное напряжение срабатывания, В
6
Максимальное напряжение ограничения, В
12
Максимальный импульсный ток (Ipp), А
4,5
Все характеристики
Документация
21 600 шт в наличии2,04 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Пиковая мощность рассеивания, Вт
60
Напряжение несрабатывания, В
5
Минимальное напряжение срабатывания, В
6
Максимальное напряжение ограничения, В
12
Максимальный импульсный ток (Ipp), А
4,5
Ток утечки, мкА
1
Емкость, пФ
0,6

Монтаж и корпус

Корпус
SOT-23-6L
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Уровень защиты по ESD (IEC61000-4-2)
±17 кВ возд. /± 12 кВ касание

Упаковка и вес

Транспортная упаковка: размер/кол-во
44*44*25/30000
Вес брутто
0.05
Упаковка
REEL, 3000 шт.

Другие параметры

Количество защищаемых линий
4

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet USBLC6-4SC6 (Elecsuper)

Технические параметры, размеры и рекомендации производителя

Скачать

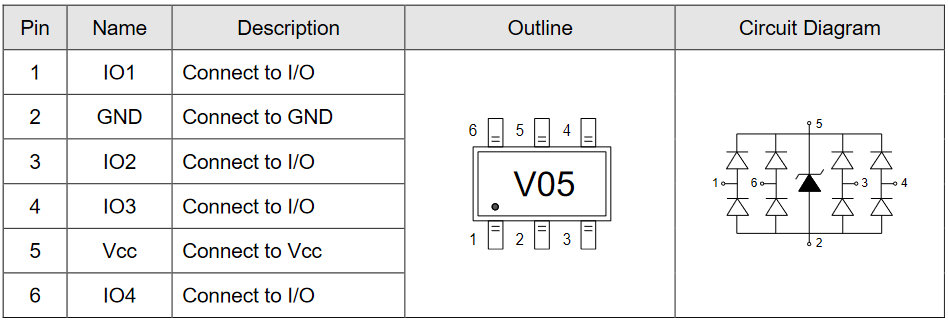

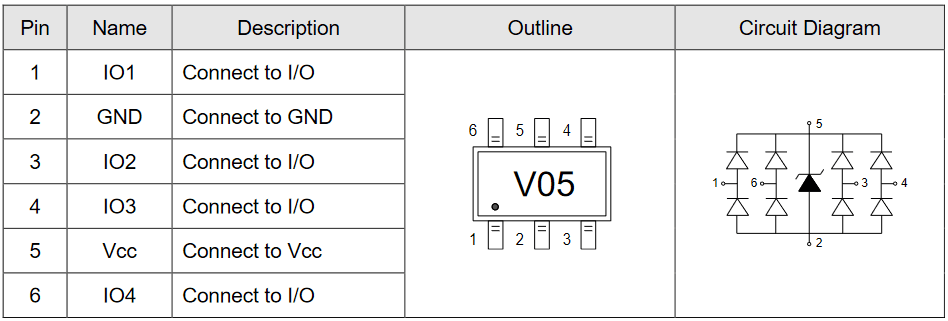

Миниатюра: Схема USBLC6-4SC6 (Elecsuper) 1
IMAGE · Схема

Схема USBLC6-4SC6 (Elecsuper) 1

Габаритный чертёж и расположение контактов

Скачать

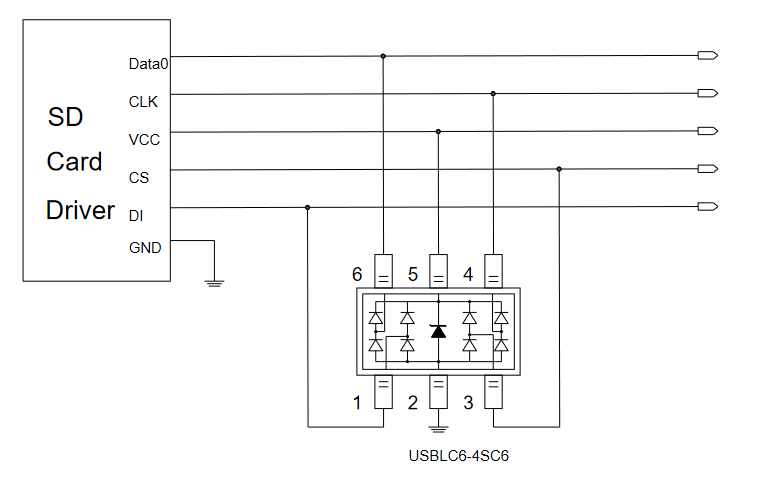

Миниатюра: Схема USBLC6-4SC6 (Elecsuper) 2
IMAGE · Схема

Схема USBLC6-4SC6 (Elecsuper) 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 03.09.2026
Источник / остаток
Каталог RU Electronics · 21 600 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
500 / 600 / 3 000 шт в упаковке
Date code / партия
Год / маркировка: 2025 / 2023
Документация
Datasheet: 1

Описание

USBLC6-4SC6 низкоемкостная защитная диодная сборка для поверхностного монтажа в корпусе SOT-23-6. Напряжение несрабатывания 5 В, максамильный импульсный ток 4.5 А (8/20 мкс), пиковая рассеиваемая мощность 60 Вт, емкость 0.6 пФ, уровень защиты ESD ±17 кВ возд. /± 12 кВ касание. Предназначена для защиты интерфейсов HDMI, USB 1.1, USB 2.0, Ethernet от электростатических (ESD), электромагнитных наведенных помех. Количество защищаемых линий - 5 (4 сигнальные, 1 питание).

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025500 шт126 000 шт
2023600 шт1600 шт
20253 000 шт515 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарUSBLC6-4SC6 (Elecsuper)ElecsuperАрт. RU 120071
2,04 ₽21 600 шт по каталогу
Параметрический вариантElecsuperUSBLC6-2P6 (Elecsuper)Арт. RU 123469
6,36 ₽10 500 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантElecsuperTPD4E05U06DQAR (Elecsuper)Арт. RU 122183
2,57 ₽6 700 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантElecsuperTPD4E001DBVR (Elecsuper)Арт. RU 124531
2,96 ₽5 750 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантInfineon TechnologiesUSBLC6-2SC6Арт. RU 116394
9,31 ₽1 050 шт по каталогу

Совпадает 2 из 2 сравнимых параметров

КорпусSOT-23-6LSOT-563ОтличаетсяDFN2510-10LОтличаетсяSOT-23-6LСовпадаетSOT-23-6LСовпадает
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
Напряжение несрабатывания, В55Совпадает5Совпадает5Совпадает—Нет данных
Емкость, пФ0,60,6Совпадает0,6Совпадает1Отличается—Нет данных
Максимальное напряжение ограничения, В1212Совпадает12Совпадает15Отличается—Нет данных
  • Параметрический вариантElecsuperUSBLC6-2P6 (Elecsuper)Арт. RU 123469
    6,36 ₽10 500 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Корпус
    ТекущийSOT-23-6LАналогSOT-563Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Напряжение несрабатывания, В
    Текущий5Аналог5Совпадает
    Емкость, пФ
    Текущий0,6Аналог0,6Совпадает
    Максимальное напряжение ограничения, В
    Текущий12Аналог12Совпадает
    Открыть товар
  • Параметрический вариантElecsuperTPD4E05U06DQAR (Elecsuper)Арт. RU 122183
    2,57 ₽6 700 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Корпус
    ТекущийSOT-23-6LАналогDFN2510-10LОтличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Напряжение несрабатывания, В
    Текущий5Аналог5Совпадает
    Емкость, пФ
    Текущий0,6Аналог0,6Совпадает
    Максимальное напряжение ограничения, В
    Текущий12Аналог12Совпадает
    Открыть товар
  • Параметрический вариантElecsuperTPD4E001DBVR (Elecsuper)Арт. RU 124531
    2,96 ₽5 750 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Корпус
    ТекущийSOT-23-6LАналогSOT-23-6LСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Напряжение несрабатывания, В
    Текущий5Аналог5Совпадает
    Емкость, пФ
    Текущий0,6Аналог1Отличается
    Максимальное напряжение ограничения, В
    Текущий12Аналог15Отличается
    Открыть товар
  • Параметрический вариантInfineon TechnologiesUSBLC6-2SC6Арт. RU 116394
    9,31 ₽1 050 шт по каталогу

    Совпадает 2 из 2 сравнимых параметров

    Корпус
    ТекущийSOT-23-6LАналогSOT-23-6LСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Напряжение несрабатывания, В
    Текущий5Аналог—Нет данных
    Емкость, пФ
    Текущий0,6Аналог—Нет данных
    Максимальное напряжение ограничения, В
    Текущий12Аналог—Нет данных
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
