Datasheet USBLC6-2P6 (Elecsuper)
Технические параметры, размеры и рекомендации производителя
Защита от ESD

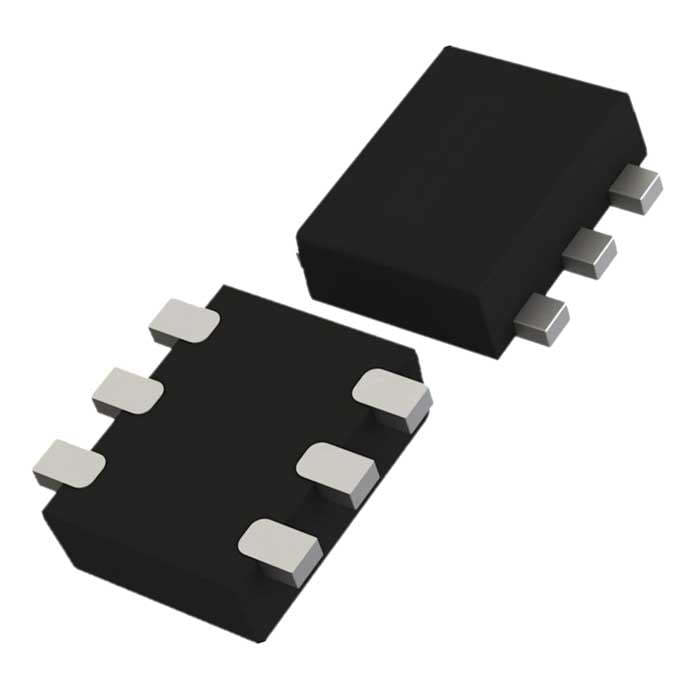

USBLC6-2P6 Elecsuper Защитная диодная сборка 5В, 4.5А, 0.6 пФ, SOT-563
USBLC6-2P6 Elecsuper Защитная диодная сборка 5В, 4.5А, 0.6 пФ, SOT-563
- MPN
- USBLC6-2P6 (Elecsuper)
- Бренд
- Elecsuper
- Артикул RU
- 123469
- Каталог обновлён
- 23.07.2026
- Источник / остаток
- Каталог RU Electronics · 10 800 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
10 800 шт в наличии6,36 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

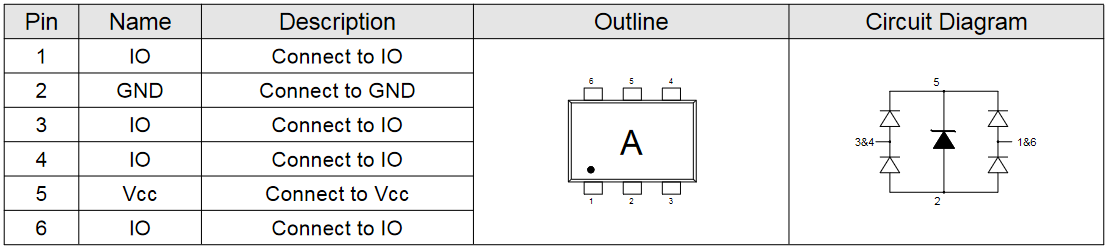

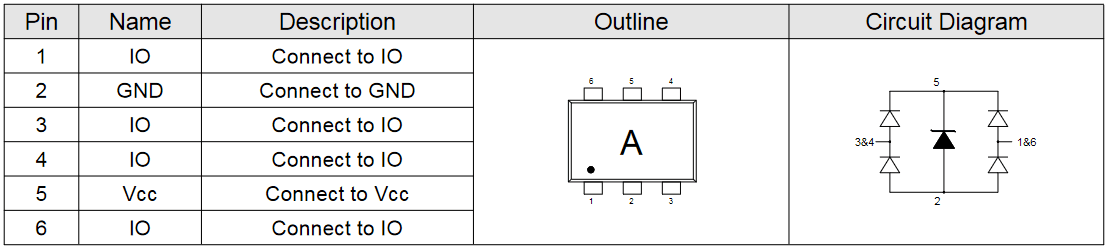

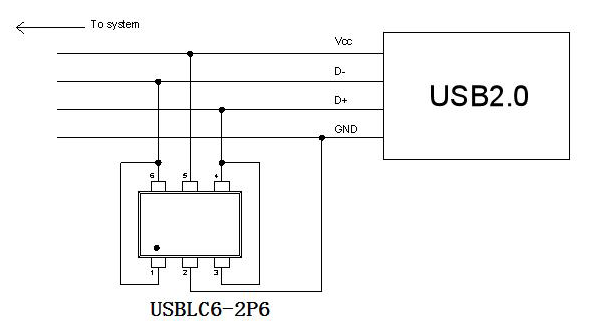

Документация и схема
Характеристики
- Пиковая мощность рассеивания, Вт
- 60
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 12
- Максимальный импульсный ток (Ipp), А
- 4,5
- Ток утечки, мкА
- 1
- Емкость, пФ
- 0,6
- Уровень защиты по ESD (IEC61000-4-2)
- ±17 кВ возд. /± 12 кВ касание
- Упаковка
- REEL, 3000 шт.
- Корпус
- SOT-563
- Тип монтажа
- Поверхностный
Описание
USBLC6-2P6 низкоемкостная защитная диодная сборка для поверхностного монтажа в корпусе SOT-563. Напряжение несрабатывания 5 В, максамильный импульсный ток 4.5 А (8/20 мкс), пиковая рассеиваемая мощность 60 Вт, емкость 0.6 пФ, уровень защиты ESD ±17 кВ возд. /± 12 кВ касание. Предназначена для защиты интерфейсов HDMI, USB 1.1, USB 2.0, Ethernet от электростатических (ESD), электромагнитных наведенных помех. Количество защищаемых линий - 3 (2 сигнальные, 1 питание). Функциональный аналог: USBLC6-2SC6 (75 Вт, 0.8 пФ, SOT-23-6) PRTR5V0U2X (75 Вт, 0.6 пФ, SOT-143)
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023100 шт222 200 шт
20233 000 шт26 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарUSBLC6-2P6 (Elecsuper)ElecsuperАрт. RU 123469 6,36 ₽10 800 шт по каталогу |  9,88 ₽956 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  2,04 ₽27 945 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  2,57 ₽8 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  3,92 ₽6 560 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-563 | SOT-563Совпадает | SOT-23-6Отличается | DFN2510-10LОтличается | SOT-353Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Напряжение несрабатывания, В | 5 | 5Совпадает | 5Совпадает | 5Совпадает | 5Совпадает |
| Емкость, пФ | 0,6 | —Нет данных | 0,6Совпадает | 0,6Совпадает | 150Отличается |
| Максимальное напряжение ограничения, В | 12 | —Нет данных | 12Совпадает | 12Совпадает | 15Отличается |
- 9,88 ₽956 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийSOT-563АналогSOT-563Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий0,6Аналог—Нет данных
- Максимальное напряжение ограничения, В
- Текущий12Аналог—Нет данных
- 2,04 ₽27 945 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-563АналогSOT-23-6Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий0,6Аналог0,6Совпадает
- Максимальное напряжение ограничения, В
- Текущий12Аналог12Совпадает
- 2,57 ₽8 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-563АналогDFN2510-10LОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий0,6Аналог0,6Совпадает
- Максимальное напряжение ограничения, В
- Текущий12Аналог12Совпадает
- 3,92 ₽6 560 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-563АналогSOT-353Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий0,6Аналог150Отличается
- Максимальное напряжение ограничения, В
- Текущий12Аналог15Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
