Datasheet SP0504BAHTG
Технические параметры, размеры и рекомендации производителя
SP0504BAHTG Elecsuper защитная диодная сборка 5 В
12 А, 150 Вт, SOT-23-5
- MPN
- SP0504BAHTG
- Бренд
- Elecsuper
- Артикул RU
- 124543
Основные параметры
- Пиковая мощность рассеивания, Вт
- 150
- Количество защищаемых линий
- 4
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 11
- Максимальный импульсный ток (Ipp), А
- 12
9 850 шт в наличии3,96 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 150
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 11
- Максимальный импульсный ток (Ipp), А
- 12
- Ток утечки, мкА
- 1
- Емкость, пФ
- 100
Монтаж и корпус
- Корпус
- SOT-23-5
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±30 кВ возд. /± 30 кВ касание
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Вес брутто
- 0.05
- Транспортная упаковка: размер/кол-во
- 46*46*52/12000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 4

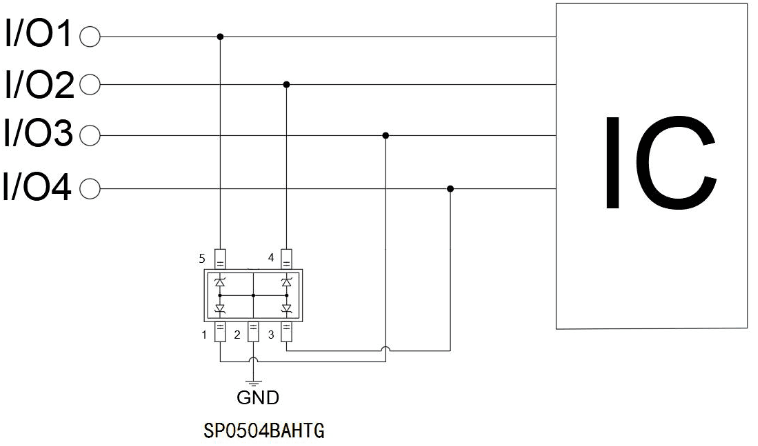

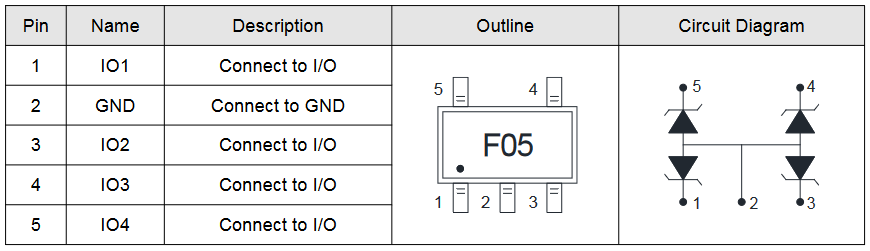

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 9 850 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 150 / 200 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
SP0504BAHTG защитная диодная сборка для поверхностного монтажа в корпусе SOT-23-5. Напряжение несрабатывания 5 В, максимальный импульсный ток 12 А (8/20 мкс), пиковая рассеиваемая мощность 150 Вт, емкость 100 пФ, уровень защиты ESD ± 30 кВ возд. /± 30 кВ касание.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024150 шт3450 шт
2024200 шт2400 шт
20243 000 шт39 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSP0504BAHTGElecsuperАрт. RU 124543 3,96 ₽9 850 шт по каталогу |  2,50 ₽10 200 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  3,92 ₽6 560 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  4,06 ₽16 200 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  5,01 ₽7 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-23-5 | SOT-23Отличается | SOT-353Отличается | SOT-363Отличается | SOT-143Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Максимальное напряжение ограничения, В | 11 | 15Отличается | 15Отличается | 15Отличается | 15Отличается |
| Максимальный импульсный ток (Ipp), А | 12 | 12Совпадает | 12Совпадает | 12Совпадает | 10Отличается |
| Минимальное напряжение срабатывания, В | 6 | 6Совпадает | 6Совпадает | 6Совпадает | 6Совпадает |
- 2,50 ₽10 200 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23-5АналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий11Аналог15Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий12Аналог12Совпадает
- Минимальное напряжение срабатывания, В
- Текущий6Аналог6Совпадает
- 3,92 ₽6 560 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23-5АналогSOT-353Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий11Аналог15Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий12Аналог12Совпадает
- Минимальное напряжение срабатывания, В
- Текущий6Аналог6Совпадает
- 4,06 ₽16 200 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23-5АналогSOT-363Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий11Аналог15Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий12Аналог12Совпадает
- Минимальное напряжение срабатывания, В
- Текущий6Аналог6Совпадает
- 5,01 ₽7 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23-5АналогSOT-143Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий11Аналог15Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий12Аналог10Отличается
- Минимальное напряжение срабатывания, В
- Текущий6Аналог6Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
