Datasheet ESDA6V1-5W6
Технические параметры, размеры и рекомендации производителя
ESDA6V1-5W6 Elecsuper защитная диодная сборка 5 В
12 А, 150 Вт, SOT-363
- MPN
- ESDA6V1-5W6
- Бренд
- Elecsuper
- Артикул RU
- 124542
Основные параметры
- Пиковая мощность рассеивания, Вт
- 150
- Количество защищаемых линий
- 4
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 15
- Максимальный импульсный ток (Ipp), А
- 12
16 200 шт в наличии4,06 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 150
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 15
- Максимальный импульсный ток (Ipp), А
- 12
- Ток утечки, мкА
- 1
- Емкость, пФ
- 150
Монтаж и корпус
- Корпус
- SOT-363
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±30 кВ возд. /± 30 кВ касание
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Вес брутто
- 0.04
- Транспортная упаковка: размер/кол-во
- 44*44*25/15000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 4

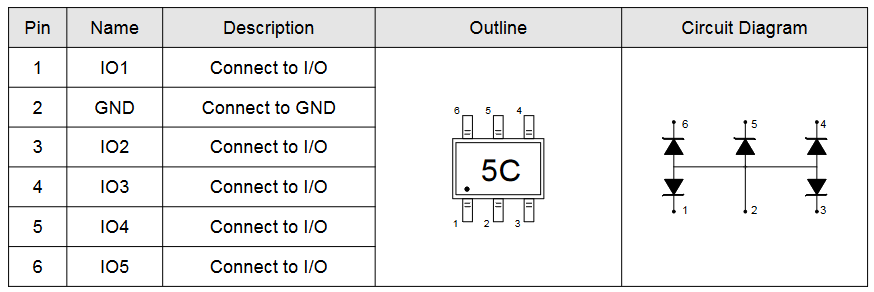

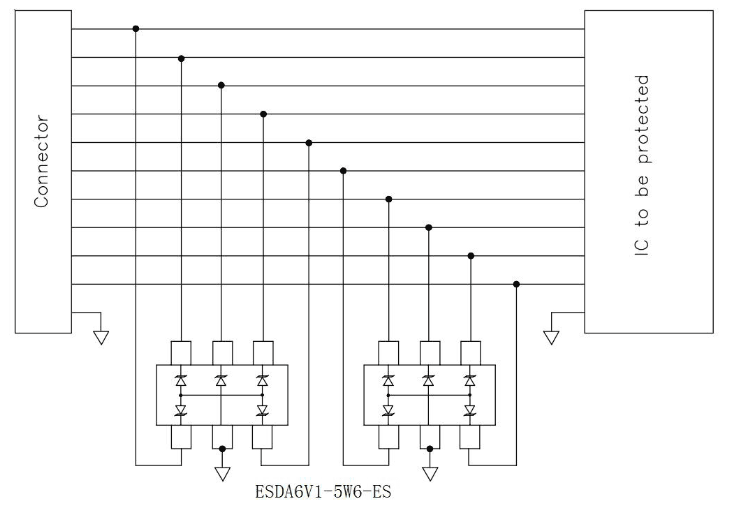

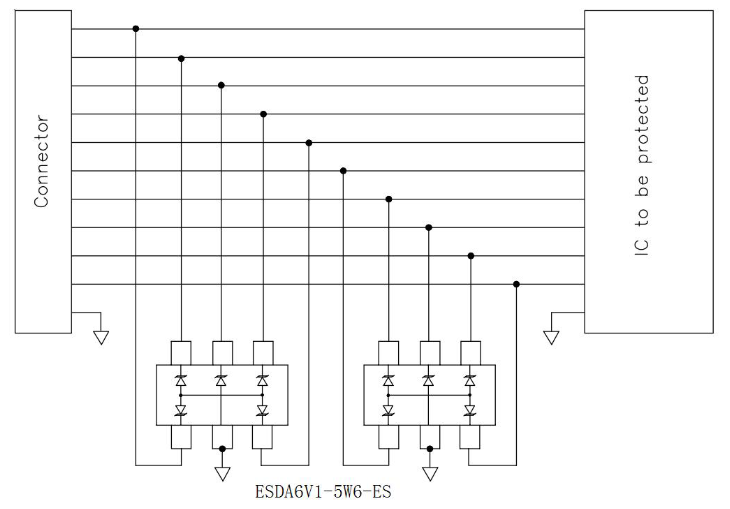

Документация и схема
Условия поставки
Обновлено 23.07.2026- Источник / остаток
- Каталог RU Electronics · 16 200 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 200 / 1 000 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024 / 2025
- Документация
- Datasheet: 1
Описание
ESDA6V1-5W6 малогабаритная защитная диодная сборка для поверхностного монтажа в корпусе SOT-363. Напряжение несрабатывания 5 В, максамильный импульсный ток 12 А (8/20 мкс), пиковая рассеиваемая мощность 150 Вт, емкость 150 пФ, уровень защиты ESD ±30 кВ возд. /± 30 кВ касание. Предназначена для защиты чувствительной электроники от электростатических разрядов (ESD), переходных процессов и прочих наведенных помех.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024200 шт1200 шт
20241 000 шт11 000 шт
20253 000 шт515 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарESDA6V1-5W6ElecsuperАрт. RU 124542 4,06 ₽16 200 шт по каталогу |  2,35 ₽1 600 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  1,93 ₽5 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 7,43 ₽7 600 шт по каталогу Совпадает 1 из 3 сравнимых параметров |  3,59 ₽4 600 шт по каталогу Совпадает 1 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-363 | SOT-353Отличается | SOT-23Отличается | SOT-323-5Отличается | SOT-523Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 150 | 100Отличается | 300Отличается | 100Отличается | —Нет данных |
| Максимальное напряжение ограничения, В | 15 | 15Совпадает | 15Совпадает | —Нет данных | 18Отличается |
| Максимальный импульсный ток (Ipp), А | 12 | 8Отличается | 30Отличается | —Нет данных | 4Отличается |
- 2,35 ₽1 600 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-363АналогSOT-353Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий150Аналог100Отличается
- Максимальное напряжение ограничения, В
- Текущий15Аналог15Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий12Аналог8Отличается
- 1,93 ₽5 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-363АналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий150Аналог300Отличается
- Максимальное напряжение ограничения, В
- Текущий15Аналог15Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий12Аналог30Отличается
- 7,43 ₽7 600 шт по каталогу
Совпадает 1 из 3 сравнимых параметров
- Корпус
- ТекущийSOT-363АналогSOT-323-5Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий150Аналог100Отличается
- Максимальное напряжение ограничения, В
- Текущий15Аналог—Нет данных
- Максимальный импульсный ток (Ipp), А
- Текущий12Аналог—Нет данных
- 3,59 ₽4 600 шт по каталогу
Совпадает 1 из 4 сравнимых параметров
- Корпус
- ТекущийSOT-363АналогSOT-523Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий150Аналог—Нет данных
- Максимальное напряжение ограничения, В
- Текущий15Аналог18Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий12Аналог4Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
