PDF · Datasheet
Datasheet ESD5Z5.0
Технические параметры, размеры и рекомендации производителя
ESD5Z5.0 KUU защитный диод 5 В
7 А, 105 Вт, SOD-523FL
- MPN
- ESD5Z5.0
- Бренд
- KUU
- Артикул RU
- 124331
Основные параметры
- Пиковая мощность рассеивания, Вт
- 105
- Количество защищаемых линий
- 1
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6,2
- Максимальное напряжение ограничения, В
- 15
- Максимальный импульсный ток (Ipp), А
- 7
14 700 шт в наличии0,98 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 105
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6,2
- Максимальное напряжение ограничения, В
- 15
- Максимальный импульсный ток (Ipp), А
- 7
- Ток утечки, мкА
- 0,05
- Емкость, пФ
- 80
Монтаж и корпус
- Корпус
- SOD-523FL
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±30 кВ возд. /± 22 кВ касание
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Вес брутто
- 0.03
- Транспортная упаковка: размер/кол-во
- 40*40*34/18000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 1
Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 14 700 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 500 / 600 / 1 000 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание

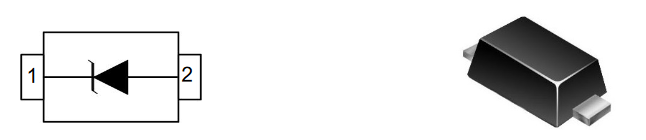

ESD5Z5.0 защитный диод для поверхностного монтажа в корпусе SOD-523FL. Напряжение 5 Вольт, максимальный импульсный ток 7 А (8/20 мкс), пиковая мощность 105 Вт, защита по ESD ±30 кВ возд. /± 22 кВ касание, количество защищаемых линий - 1. Предназначена для защиты от электростатических воздействий и других краткосрочных перенапряжений.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024500 шт1500 шт
2024600 шт21 200 шт
20241 000 шт11 000 шт
20243 000 шт412 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарESD5Z5.0KUUАрт. RU 124331 0,98 ₽14 700 шт по каталогу |  1,28 ₽25 700 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 0,84 ₽17 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  5,01 ₽7 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 0,98 ₽7 100 шт по каталогу Совпадает 1 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOD-523FL | SOD-523FLСовпадает | SOD-523FLСовпадает | SOT-143Отличается | SOD-523Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 80 | 80Совпадает | 105Отличается | 30Отличается | 15Отличается |
| Максимальное напряжение ограничения, В | 15 | 18,6Отличается | 14Отличается | 15Совпадает | 10Отличается |
| Максимальный импульсный ток (Ipp), А | 7 | 9,4Отличается | 7,5Отличается | 10Отличается | 8Отличается |
- 1,28 ₽25 700 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523FLАналогSOD-523FLСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий80Аналог80Совпадает
- Максимальное напряжение ограничения, В
- Текущий15Аналог18,6Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий7Аналог9,4Отличается
- 0,84 ₽17 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523FLАналогSOD-523FLСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий80Аналог105Отличается
- Максимальное напряжение ограничения, В
- Текущий15Аналог14Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий7Аналог7,5Отличается
- 5,01 ₽7 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523FLАналогSOT-143Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий80Аналог30Отличается
- Максимальное напряжение ограничения, В
- Текущий15Аналог15Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий7Аналог10Отличается
- 0,98 ₽7 100 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523FLАналогSOD-523Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий80Аналог15Отличается
- Максимальное напряжение ограничения, В
- Текущий15Аналог10Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий7Аналог8Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
