Datasheet ESD5Z5V0
Технические параметры, размеры и рекомендации производителя
ESD5Z5V0 Tak Cheong защитная диодная сборка 5 В
9.4А, 174 Вт, SOD-523FL
- MPN
- ESD5Z5V0
- Бренд
- Tak Cheong
- Артикул RU
- 124636
Основные параметры
- Пиковая мощность рассеивания, Вт
- 174
- Количество защищаемых линий
- 1
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6,2
- Максимальное напряжение ограничения, В
- 18,6
- Максимальный импульсный ток (Ipp), А
- 9,4
25 700 шт в наличии1,28 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 174
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6,2
- Максимальное напряжение ограничения, В
- 18,6
- Максимальный импульсный ток (Ipp), А
- 9,4
- Ток утечки, мкА
- 1
- Емкость, пФ
- 80
Монтаж и корпус
- Корпус
- SOD-523FL
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±30 кВ возд. /± 30 кВ касание
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Вес брутто
- 0.05
- Транспортная упаковка: размер/кол-во
- 56.5*49*42/36000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 1

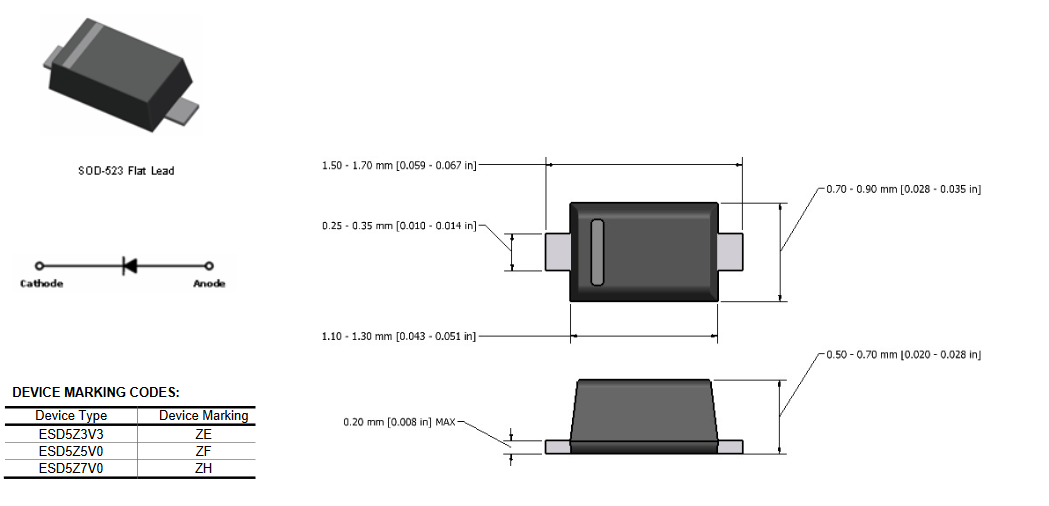

Документация и схема
Условия поставки
Обновлено 23.07.2026- Источник / остаток
- Каталог RU Electronics · 25 700 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 500 / 700 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
ESD5Z5V0 защитная диодная сборка для поверхностного монтажа в корпусе SOD-523FL. Напряжение 5 Вольт, максимальный импульсный ток 9.4 А (8/20 мкс), пиковая мощность 174 Вт, защита по ESD ±30 кВ возд. /± 30 кВ касание, количество защищаемых линий - 1. Ёмкость 80 пФ.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024500 шт42 000 шт
2024700 шт32 100 шт
20243 000 шт721 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарESD5Z5V0Tak CheongАрт. RU 124636 1,28 ₽25 700 шт по каталогу |  0,98 ₽14 700 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  9,88 ₽956 шт по каталогу Совпадает 2 из 3 сравнимых параметров | 0,84 ₽17 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 0,98 ₽7 100 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOD-523FL | SOD-523FLСовпадает | SOT-563Отличается | SOD-523FLСовпадает | SOD-523Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Напряжение несрабатывания, В | 5 | 5Совпадает | 5Совпадает | 3,3Отличается | 5Совпадает |
| Емкость, пФ | 80 | 80Совпадает | —Нет данных | 105Отличается | 15Отличается |
| Максимальное напряжение ограничения, В | 18,6 | 15Отличается | —Нет данных | 14Отличается | 10Отличается |
- 0,98 ₽14 700 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523FLАналогSOD-523FLСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий80Аналог80Совпадает
- Максимальное напряжение ограничения, В
- Текущий18,6Аналог15Отличается
- 9,88 ₽956 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Корпус
- ТекущийSOD-523FLАналогSOT-563Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий80Аналог—Нет данных
- Максимальное напряжение ограничения, В
- Текущий18,6Аналог—Нет данных
- 0,84 ₽17 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523FLАналогSOD-523FLСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог3,3Отличается
- Емкость, пФ
- Текущий80Аналог105Отличается
- Максимальное напряжение ограничения, В
- Текущий18,6Аналог14Отличается
- 0,98 ₽7 100 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523FLАналогSOD-523Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий80Аналог15Отличается
- Максимальное напряжение ограничения, В
- Текущий18,6Аналог10Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
