Datasheet ESD5Z3V3
Технические параметры, размеры и рекомендации производителя
Защита от ESD
ESD5Z3V3 KUU защитный диод 3.3 В, 7.5 А, 105 Вт, SOD-523FL
ESD5Z3V3 KUU защитный диод 3.3 В, 7.5 А, 105 Вт, SOD-523FL
- MPN
- ESD5Z3V3
- Бренд
- KUU
- Артикул RU
- 124332
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 17 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 500 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
17 000 шт в наличии0,84 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Пиковая мощность рассеивания, Вт
- 105
- Количество защищаемых линий
- 1
- Напряжение несрабатывания, В
- 3,3
- Минимальное напряжение срабатывания, В
- 5
- Максимальное напряжение ограничения, В
- 14
- Максимальный импульсный ток (Ipp), А
- 7,5
- Ток утечки, мкА
- 0,9
- Емкость, пФ
- 105
- Уровень защиты по ESD (IEC61000-4-2)
- ±30 кВ возд. /± 22 кВ касание
- Вес брутто
- 0.03
- Транспортная упаковка: размер/кол-во
- 40*40*34/21000
- Упаковка
- REEL, 3000 шт.
- Корпус
- SOD-523FL
- Тип монтажа
- Поверхностный
- Диапазон рабочих температур
- -55...+150 °С
Описание

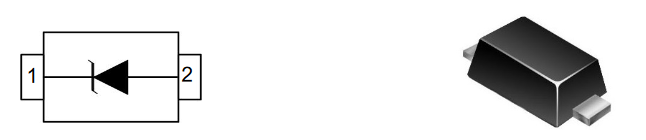

ESD5Z3V3 защитный диод для поверхностного монтажа в корпусе SOD-523FL. Напряжение 3.3 Вольта, максимальный импульсный ток 7.5 А (8/20 мкс), пиковая мощность 105 Вт, защита по ESD ±30 кВ возд. /± 22 кВ касание, количество защищаемых линий - 1. Предназначена для защиты от электростатических воздействий и других перенапряжений.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024500 шт42 000 шт
20243 000 шт515 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарESD5Z3V3KUUАрт. RU 124332 0,84 ₽17 000 шт по каталогу |  0,98 ₽14 700 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 1,28 ₽25 700 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 0,92 ₽15 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  1,13 ₽14 300 шт по каталогу Совпадает 1 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOD-523FL | SOD-523FLСовпадает | SOD-523FLСовпадает | SOD-523FLСовпадает | SOD-923Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 105 | 80Отличается | 80Отличается | 15Отличается | 15Отличается |
| Максимальное напряжение ограничения, В | 14 | 15Отличается | 18,6Отличается | 15Отличается | 10Отличается |
| Максимальный импульсный ток (Ipp), А | 7,5 | 7Отличается | 9,4Отличается | 5Отличается | 6Отличается |
- 0,98 ₽14 700 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523FLАналогSOD-523FLСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий105Аналог80Отличается
- Максимальное напряжение ограничения, В
- Текущий14Аналог15Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий7,5Аналог7Отличается
- 1,28 ₽25 700 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523FLАналогSOD-523FLСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий105Аналог80Отличается
- Максимальное напряжение ограничения, В
- Текущий14Аналог18,6Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий7,5Аналог9,4Отличается
- 0,92 ₽15 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523FLАналогSOD-523FLСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий105Аналог15Отличается
- Максимальное напряжение ограничения, В
- Текущий14Аналог15Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий7,5Аналог5Отличается
- 1,13 ₽14 300 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523FLАналогSOD-923Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий105Аналог15Отличается
- Максимальное напряжение ограничения, В
- Текущий14Аналог10Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий7,5Аналог6Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
