Datasheet PESD5V0S1BB
Технические параметры, размеры и рекомендации производителя
PESD5V0S1BB KUU защитный диод 5 В
5 А, 75 Вт, 15 пФ, SOD-523
- MPN
- PESD5V0S1BB
- Бренд
- KUU
- Артикул RU
- 124333
Основные параметры
- Пиковая мощность рассеивания, Вт
- 75
- Количество защищаемых линий
- 1
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 5,6
- Максимальное напряжение срабатывания, В
- 9
- Максимальное напряжение ограничения, В
- 15
15 000 шт в наличии0,92 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 75
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 5,6
- Максимальное напряжение срабатывания, В
- 9
- Максимальное напряжение ограничения, В
- 15
- Максимальный импульсный ток (Ipp), А
- 5
- Ток утечки, мкА
- 1
- Емкость, пФ
- 15
Монтаж и корпус
- Корпус
- SOD-523FL
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±30 кВ возд. /± 30 кВ касание
- Диапазон рабочих температур
- -40...+150 °С
Упаковка и вес
- Вес брутто
- 0.03
- Транспортная упаковка: размер/кол-во
- 40*40*34/18000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 1
Документация и схема
Условия поставки
Обновлено 23.07.2026- Источник / остаток
- Каталог RU Electronics · 15 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 000 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание

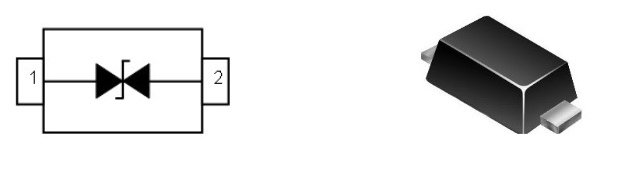

PESD5V0S1BB низкоемкостный двунаправленный защитный диод для поверхностного монтажа в корпусе SOD-523. Напряжение 5 Вольт, максимальный импульсный ток 5 А (8/20 мкс), пиковая мощность 75 Вт, защита по ESD ±30 кВ возд. /± 30 кВ касание, количество защищаемых линий - 1. Предназначена для защиты от электростатических воздействий и других перенапряжений.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20241 000 шт66 000 шт
20243 000 шт39 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPESD5V0S1BBKUUАрт. RU 124333 0,92 ₽15 000 шт по каталогу |  1,28 ₽14 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 1,70 ₽300 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  4,60 ₽12 250 шт по каталогу Совпадает 1 из 2 сравнимых параметров | 3,72 ₽12 000 шт по каталогу Совпадает 1 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOD-523FL | SOD-323Отличается | SOD-323Отличается | SOT-23-3Отличается | SOT-23Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 15 | 15Совпадает | 60Отличается | —Нет данных | 200Отличается |
| Максимальное напряжение ограничения, В | 15 | 16Отличается | 15Совпадает | —Нет данных | 18Отличается |
| Максимальный импульсный ток (Ipp), А | 5 | 8Отличается | 30Отличается | —Нет данных | 17Отличается |
- 1,28 ₽14 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523FLАналогSOD-323Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий15Аналог15Совпадает
- Максимальное напряжение ограничения, В
- Текущий15Аналог16Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий5Аналог8Отличается
- 1,70 ₽300 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523FLАналогSOD-323Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий15Аналог60Отличается
- Максимальное напряжение ограничения, В
- Текущий15Аналог15Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий5Аналог30Отличается
- 4,60 ₽12 250 шт по каталогу
Совпадает 1 из 2 сравнимых параметров
- Корпус
- ТекущийSOD-523FLАналогSOT-23-3Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий15Аналог—Нет данных
- Максимальное напряжение ограничения, В
- Текущий15Аналог—Нет данных
- Максимальный импульсный ток (Ipp), А
- Текущий5Аналог—Нет данных
- 3,72 ₽12 000 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-523FLАналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий15Аналог200Отличается
- Максимальное напряжение ограничения, В
- Текущий15Аналог18Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий5Аналог17Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
