Datasheet PESD5V0S1BL
Технические параметры, размеры и рекомендации производителя
PESD5V0S1BL Elecsuper Защитная диодная сборка 5 В
15 А, 150 Вт, DFN1006-2L
- MPN
- PESD5V0S1BL
- Бренд
- Elecsuper
- Артикул RU
- 120070
Основные параметры
- Пиковая мощность рассеивания, Вт
- 150
- Количество защищаемых линий
- 1
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 10
- Максимальный импульсный ток (Ipp), А
- 15
27 000 шт в наличии1,11 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 150
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 10
- Максимальный импульсный ток (Ipp), А
- 15
- Ток утечки, мкА
- 1
- Емкость, пФ
- 25
Монтаж и корпус
- Корпус
- DFN1006-2L
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±25 кВ возд. /± 25 кВ касание
Упаковка и вес
- Вес брутто
- 0.01
- Упаковка
- REEL, 10000 шт.
Другие параметры
- Количество защищаемых линий
- 1

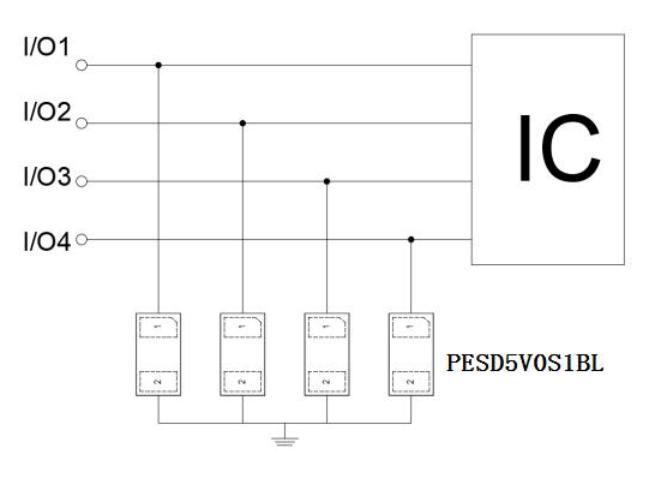

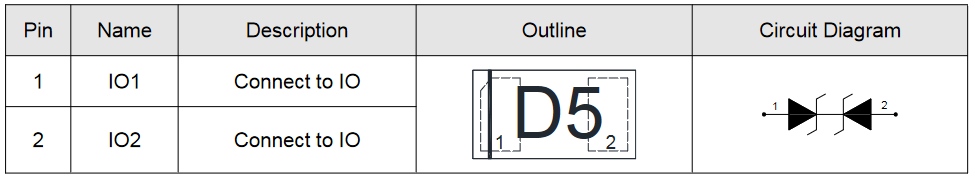

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 27 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 500 / 10 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
PESD5V0S1BL Двунаправленный диод для защиты от перенапряжений силовых и сигнальных цепей от электростатических разрядов (ESD), перенапряжений, связанных с быстрыми переходными процессами (EFT) и др. Обеспечивает защиту от ESD (IEC 61000-4-2): ± 25 кВ (возд.), ± 25 кВ (прикосновение).
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023500 шт147 000 шт
202310 000 шт220 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPESD5V0S1BLElecsuperАрт. RU 120070 1,11 ₽27 000 шт по каталогу |  2,82 ₽9 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  1,94 ₽3 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 1,40 ₽9 500 шт по каталогу Совпадает 1 из 5 сравнимых параметров |  3,86 ₽2 400 шт по каталогу Совпадает 1 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | DFN1006-2L | SOT-23Отличается | SOD-323Отличается | SOT-23Отличается | SOT-323Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 25 | 25Совпадает | 90Отличается | 100Отличается | 0,8Отличается |
| Максимальное напряжение ограничения, В | 10 | 22Отличается | 20Отличается | 18Отличается | 13Отличается |
| Максимальный импульсный ток (Ipp), А | 15 | 15Совпадает | 15Совпадает | 30Отличается | 4Отличается |
- 2,82 ₽9 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийDFN1006-2LАналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий25Аналог25Совпадает
- Максимальное напряжение ограничения, В
- Текущий10Аналог22Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий15Аналог15Совпадает
- 1,94 ₽3 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийDFN1006-2LАналогSOD-323Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий25Аналог90Отличается
- Максимальное напряжение ограничения, В
- Текущий10Аналог20Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий15Аналог15Совпадает
- 1,40 ₽9 500 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Корпус
- ТекущийDFN1006-2LАналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий25Аналог100Отличается
- Максимальное напряжение ограничения, В
- Текущий10Аналог18Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий15Аналог30Отличается
- 3,86 ₽2 400 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Корпус
- ТекущийDFN1006-2LАналогSOT-323Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий25Аналог0,8Отличается
- Максимальное напряжение ограничения, В
- Текущий10Аналог13Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий15Аналог4Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
