Datasheet ESD9B3.3ST5G
Технические параметры, размеры и рекомендации производителя

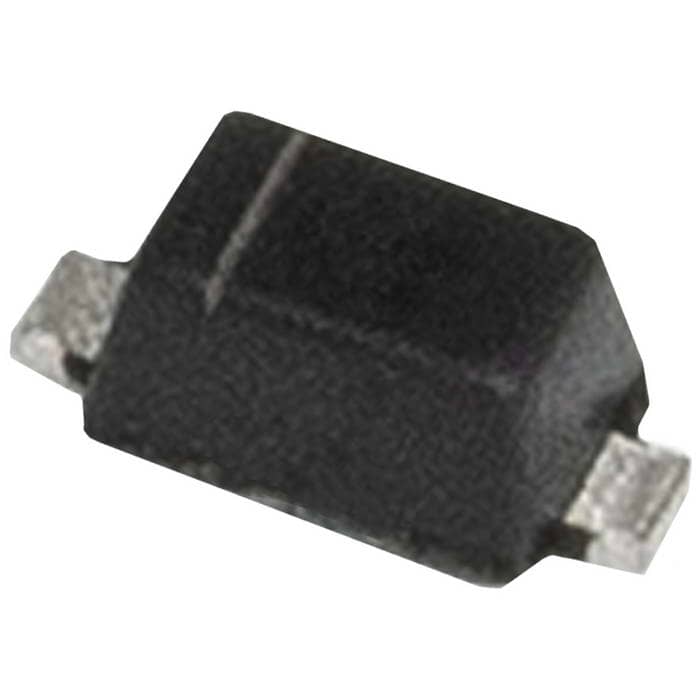

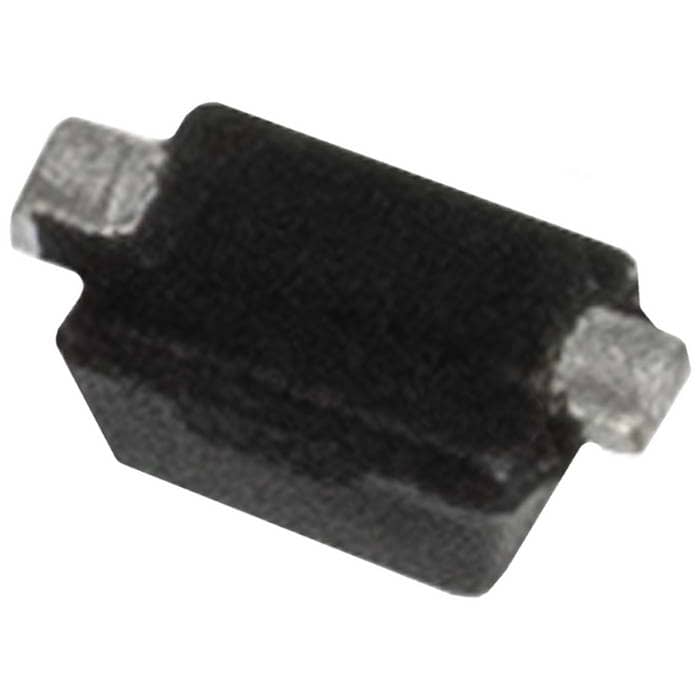

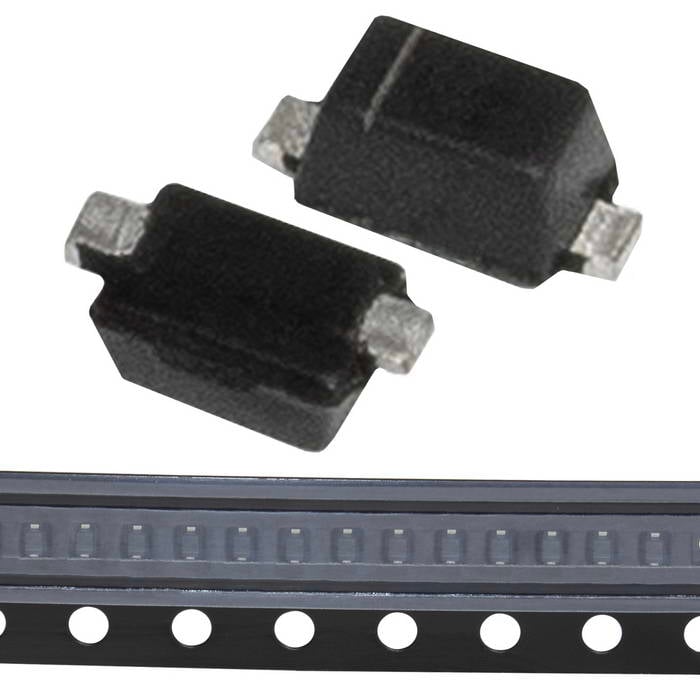

ESD9B3.3ST5G Elecsuper защитный диод 3.3 В
6 А, 80 Вт, 15 пФ, SOD-923
- MPN
- ESD9B3.3ST5G
- Бренд
- Elecsuper
- Артикул RU
- 124526
Основные параметры
- Пиковая мощность рассеивания, Вт
- 80
- Количество защищаемых линий
- 1
- Напряжение несрабатывания, В
- 3,3
- Минимальное напряжение срабатывания, В
- 3,7
- Максимальное напряжение ограничения, В
- 10
- Максимальный импульсный ток (Ipp), А
- 6
14 300 шт в наличии1,13 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 80
- Напряжение несрабатывания, В
- 3,3
- Минимальное напряжение срабатывания, В
- 3,7
- Максимальное напряжение ограничения, В
- 10
- Максимальный импульсный ток (Ipp), А
- 6
- Ток утечки, мкА
- 1
- Емкость, пФ
- 15
Монтаж и корпус
- Корпус
- SOD-923
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±25 кВ возд. /± 25 кВ касание
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Вес брутто
- 0.02
- Транспортная упаковка: размер/кол-во
- 46*46*52/16000

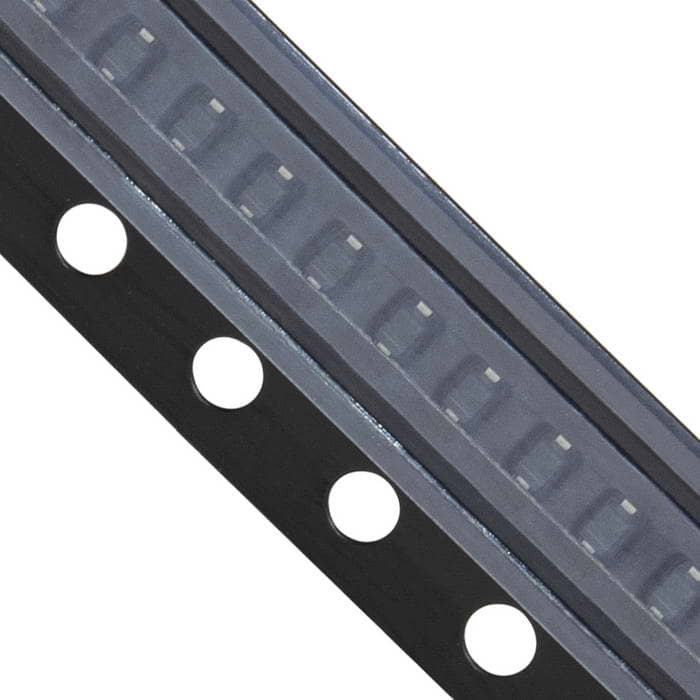

- Упаковка
- REEL, 8000 шт.
Другие параметры
- Количество защищаемых линий
- 1

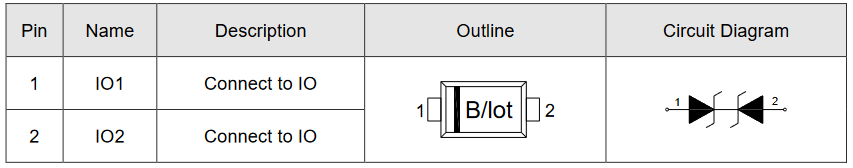

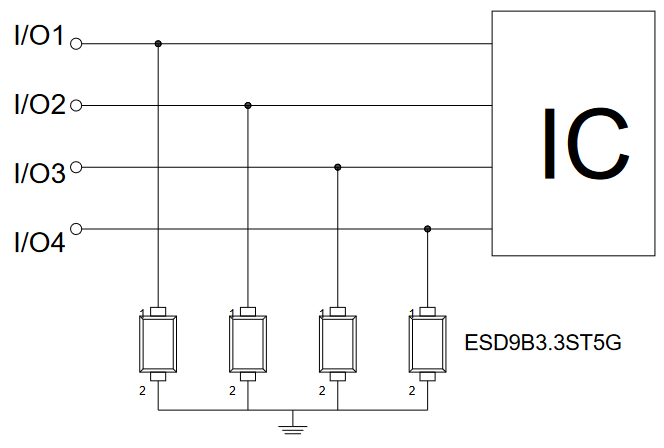

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 14 300 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 800 / 900 / 1 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
ESD9B3.3ST5G низкоемкостный двунаправленный защитный диод для поверхностного монтажа в корпусе SOD-923. Напряжение 3.3 Вольт, максимальный импульсный ток 6 А (8/20 мкс), пиковая мощность 80 Вт, защита по ESD ±25 кВ возд. /± 25 кВ касание, количество защищаемых линий - 1. Предназначена для защиты от электростатических воздействий и других перенапряжений
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024800 шт86 400 шт
2024900 шт1900 шт
20241 000 шт77 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарESD9B3.3ST5GElecsuperАрт. RU 124526 1,13 ₽14 300 шт по каталогу |  0,98 ₽7 100 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  2,73 ₽6 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  1,63 ₽12 500 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  1,11 ₽27 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOD-923 | SOD-523Отличается | SOT-23Отличается | SOD-923Совпадает | DFN1006-2LОтличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 15 | 15Совпадает | 15Совпадает | 0,7Отличается | 25Отличается |
| Максимальное напряжение ограничения, В | 10 | 10Совпадает | 52Отличается | 12Отличается | 10Совпадает |
| Максимальный импульсный ток (Ipp), А | 6 | 8Отличается | 6Совпадает | 3,5Отличается | 15Отличается |
- 0,98 ₽7 100 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-923АналогSOD-523Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий15Аналог15Совпадает
- Максимальное напряжение ограничения, В
- Текущий10Аналог10Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий6Аналог8Отличается
- 2,73 ₽6 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-923АналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий15Аналог15Совпадает
- Максимальное напряжение ограничения, В
- Текущий10Аналог52Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий6Аналог6Совпадает
- 1,63 ₽12 500 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-923АналогSOD-923Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий15Аналог0,7Отличается
- Максимальное напряжение ограничения, В
- Текущий10Аналог12Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий6Аналог3,5Отличается
- 1,11 ₽27 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOD-923АналогDFN1006-2LОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий15Аналог25Отличается
- Максимальное напряжение ограничения, В
- Текущий10Аналог10Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий6Аналог15Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
