PDF · Datasheet
Datasheet ESD2CAN24
Технические параметры, размеры и рекомендации производителя
Защита от ESD
ESD2CAN24 Elecsuper защитная диодная сборка 24 В, 6 А, 320 Вт, SOT-23
ESD2CAN24 Elecsuper защитная диодная сборка 24 В, 6 А, 320 Вт, SOT-23
- MPN
- ESD2CAN24
- Бренд
- Elecsuper
- Артикул RU
- 124547
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 6 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 150 / 300 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
6 000 шт в наличии2,73 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

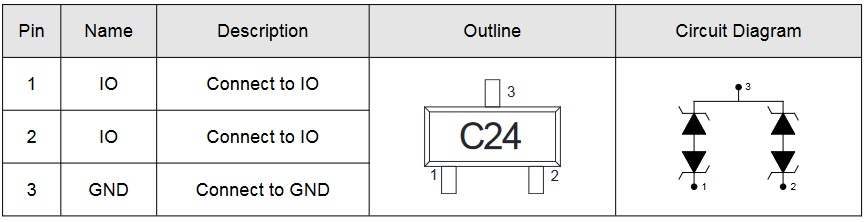

Документация и схема
Характеристики
- Пиковая мощность рассеивания, Вт
- 320
- Количество защищаемых линий
- 2
- Напряжение несрабатывания, В
- 24
- Минимальное напряжение срабатывания, В
- 26,5
- Максимальное напряжение ограничения, В
- 52
- Максимальный импульсный ток (Ipp), А
- 6
- Ток утечки, мкА
- 1
- Емкость, пФ
- 15
- Уровень защиты по ESD (IEC61000-4-2)
- ±30 кВ возд. /± 30 кВ касание
- Вес брутто
- 0.06
- Транспортная упаковка: размер/кол-во
- 46*46*52/6000
- Корпус
- SOT-23
- Тип монтажа
- Поверхностный
- Диапазон рабочих температур
- -40...+125 °С
Описание
ESD2CAN24 защитная диодная сборка для поверхностного монтажа в корпусе SOT-23. Напряжение несрабатывания 24 В, максимальный импульсный ток 6 А (8/20 мкс), пиковая рассеиваемая мощность 320 Вт, уровень защиты ESD ±30 кВ возд. /± 30 кВ касание. Предназначена для защиты CAN шины от перенапряжений, вызванных электростатическими разрядами, переходными процессами.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024150 шт2300 шт
2024300 шт92 700 шт
20243 000 шт13 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарESD2CAN24ElecsuperАрт. RU 124547 2,73 ₽6 000 шт по каталогу |  1,13 ₽14 300 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  2,65 ₽250 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 2,89 ₽9 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 3,37 ₽14 800 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-23 | SOD-923Отличается | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 15 | 15Совпадает | 30Отличается | 18Отличается | 30Отличается |
| Максимальное напряжение ограничения, В | 52 | 10Отличается | 48Отличается | 42Отличается | 36Отличается |
| Максимальный импульсный ток (Ipp), А | 6 | 6Совпадает | 8Отличается | 8Отличается | 8Отличается |
- 1,13 ₽14 300 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOD-923Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий15Аналог15Совпадает
- Максимальное напряжение ограничения, В
- Текущий52Аналог10Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий6Аналог6Совпадает
- 2,65 ₽250 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий15Аналог30Отличается
- Максимальное напряжение ограничения, В
- Текущий52Аналог48Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий6Аналог8Отличается
- 2,89 ₽9 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий15Аналог18Отличается
- Максимальное напряжение ограничения, В
- Текущий52Аналог42Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий6Аналог8Отличается
- 3,37 ₽14 800 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий15Аналог30Отличается
- Максимальное напряжение ограничения, В
- Текущий52Аналог36Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий6Аналог8Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
