CDSOT23-T24CAN Elecsuper защитный диод ESD

24 В, 8 А, 340 Вт, SOT-23

MPN
CDSOT23-T24CAN
Бренд
Elecsuper
Артикул RU
127125

Основные параметры

Пиковая мощность рассеивания, Вт
340
Количество защищаемых линий
2
Напряжение несрабатывания, В
24
Минимальное напряжение срабатывания, В
26
Максимальное напряжение ограничения, В
42
Максимальный импульсный ток (Ipp), А
8
Все характеристики
Документация
9 000 шт в наличии2,89 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Пиковая мощность рассеивания, Вт
340
Напряжение несрабатывания, В
24
Минимальное напряжение срабатывания, В
26
Максимальное напряжение ограничения, В
42
Максимальный импульсный ток (Ipp), А
8
Ток утечки, мкА
0,1
Емкость, пФ
18

Монтаж и корпус

Корпус
SOT-23
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Уровень защиты по ESD (IEC61000-4-2)
±30 кВ возд. /± 30 кВ касание
Диапазон рабочих температур
-40...+125 °С

Упаковка и вес

Транспортная упаковка: размер/кол-во
44*44*25/9000
Вес брутто
0.05

Другие параметры

Количество защищаемых линий
2

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet CDSOT23-T24CAN

Технические параметры, размеры и рекомендации производителя

Скачать

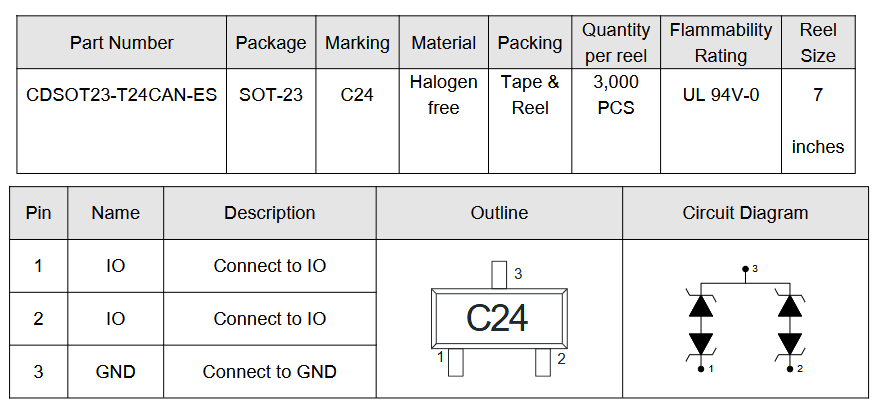

Миниатюра: Схема CDSOT23-T24CAN 1
IMAGE · Схема

Схема CDSOT23-T24CAN 1

Габаритный чертёж и расположение контактов

Скачать
Миниатюра: Схема CDSOT23-T24CAN 2
IMAGE · Схема

Схема CDSOT23-T24CAN 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 23.07.2026
Источник / остаток
Каталог RU Electronics · 9 000 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
200 / 3 000 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 1

Описание

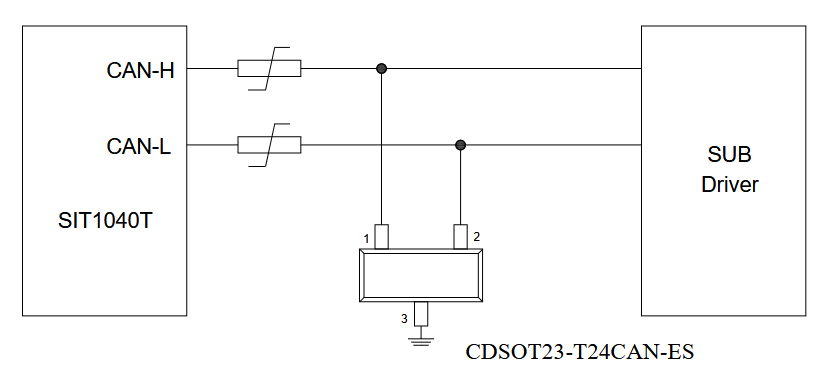

CDSOT23-T24CAN защитный диод для поверхностного монтажа в корпусе SOT-23. Напряжение 24 Вольт, максимальный импульсный ток 8 А (8/20 мкс), пиковая мощность 340 Вт, защита по ESD ±30 кВ возд. /± 30 кВ касание, количество защищаемых линий - 2. Предназначена для защиты устройств, подключенных к CAN шине

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025200 шт153 000 шт
20253 000 шт26 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарCDSOT23-T24CANElecsuperАрт. RU 127125
2,89 ₽9 000 шт по каталогу
Параметрический вариантElecsuperPESD2CANАрт. RU 120085
3,37 ₽14 600 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантNEXPERIAPESD1CAN,235Арт. RU 129322
4,65 ₽8 000 шт по каталогу

Совпадает 2 из 2 сравнимых параметров

Параметрический вариантElecsuperCDSOT23-SM712Арт. RU 124538
3,03 ₽7 400 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантElecsuperESD2CAN24Арт. RU 124547
2,73 ₽6 000 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
КорпусSOT-23SOT-23СовпадаетSOT-23СовпадаетSOT-23СовпадаетSOT-23Совпадает
Максимальное напряжение ограничения, В4236Отличается—Нет данных26 / 19Отличается52Отличается
Максимальный импульсный ток (Ipp), А88Совпадает—Нет данных17Отличается6Отличается
Минимальное напряжение срабатывания, В2626,5Отличается—Нет данных13,3 / 7,5Отличается26,5Отличается
  • Параметрический вариантElecsuperPESD2CANАрт. RU 120085
    3,37 ₽14 600 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Корпус
    ТекущийSOT-23АналогSOT-23Совпадает
    Максимальное напряжение ограничения, В
    Текущий42Аналог36Отличается
    Максимальный импульсный ток (Ipp), А
    Текущий8Аналог8Совпадает
    Минимальное напряжение срабатывания, В
    Текущий26Аналог26,5Отличается
    Открыть товар
  • Параметрический вариантNEXPERIAPESD1CAN,235Арт. RU 129322
    4,65 ₽8 000 шт по каталогу

    Совпадает 2 из 2 сравнимых параметров

    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Корпус
    ТекущийSOT-23АналогSOT-23Совпадает
    Максимальное напряжение ограничения, В
    Текущий42Аналог—Нет данных
    Максимальный импульсный ток (Ipp), А
    Текущий8Аналог—Нет данных
    Минимальное напряжение срабатывания, В
    Текущий26Аналог—Нет данных
    Открыть товар
  • Параметрический вариантElecsuperCDSOT23-SM712Арт. RU 124538
    3,03 ₽7 400 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Корпус
    ТекущийSOT-23АналогSOT-23Совпадает
    Максимальное напряжение ограничения, В
    Текущий42Аналог26 / 19Отличается
    Максимальный импульсный ток (Ipp), А
    Текущий8Аналог17Отличается
    Минимальное напряжение срабатывания, В
    Текущий26Аналог13,3 / 7,5Отличается
    Открыть товар
  • Параметрический вариантElecsuperESD2CAN24Арт. RU 124547
    2,73 ₽6 000 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Корпус
    ТекущийSOT-23АналогSOT-23Совпадает
    Максимальное напряжение ограничения, В
    Текущий42Аналог52Отличается
    Максимальный импульсный ток (Ipp), А
    Текущий8Аналог6Отличается
    Минимальное напряжение срабатывания, В
    Текущий26Аналог26,5Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
