Datasheet CDSOT23-SM712
Технические параметры, размеры и рекомендации производителя
CDSOT23-SM712 Elecsuper защитная диодная сборка
7/12 В, 17 А, 350 Вт, SOT-23
- MPN
- CDSOT23-SM712
- Бренд
- Elecsuper
- Артикул RU
- 124538
Основные параметры
- Пиковая мощность рассеивания, Вт
- 350
- Количество защищаемых линий
- 2
- Напряжение несрабатывания, В
- 12 / 7
- Минимальное напряжение срабатывания, В
- 13,3 / 7,5
- Максимальное напряжение ограничения, В
- 26 / 19
- Максимальный импульсный ток (Ipp), А
- 17
8 000 шт в наличии3,03 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 350
- Напряжение несрабатывания, В
- 12 / 7
- Минимальное напряжение срабатывания, В
- 13,3 / 7,5
- Максимальное напряжение ограничения, В
- 26 / 19
- Максимальный импульсный ток (Ipp), А
- 17
- Ток утечки, мкА
- 1
- Емкость, пФ
- 55
Монтаж и корпус
- Корпус
- SOT-23
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±15 кВ возд. /± 8 кВ касание
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Вес брутто
- 0.05
- Транспортная упаковка: размер/кол-во
- 46*46*52/15000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 2

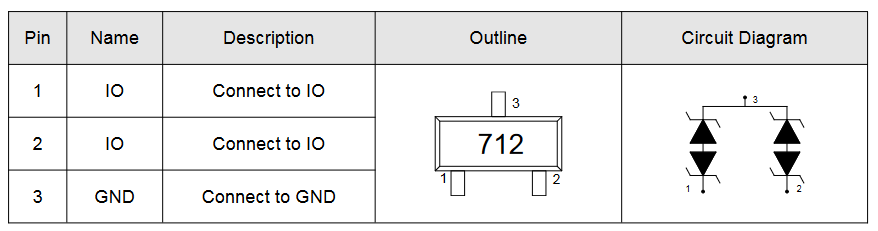

Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 8 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 200 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание

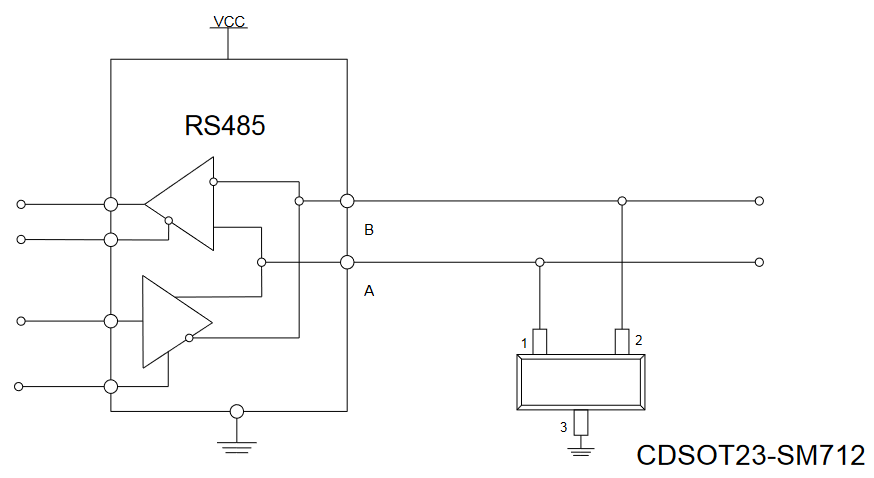

CDSOT23-SM712 диодная сбока для поверхностного монтажа в корпусе SOT-23. Предназначена для ассиметричной защиты (± 7/12 В) от перенапряжений, преимущественно для интерфейса RS-485. Обеспечивает защиту от ESD (IEC 61000-4-2): ± 15 кВ (возд.), ± 8 кВ (прикосновение). Аналоги: PSM712 SM712.TCT (Semtech) SM712-02HTG (Littelfuse) SM712
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024200 шт102 000 шт
20243 000 шт26 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарCDSOT23-SM712ElecsuperАрт. RU 124538 3,03 ₽8 000 шт по каталогу |  3,03 ₽9 250 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 2,18 ₽5 400 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 3,03 ₽12 000 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 1,96 ₽4 300 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 55 | 55Совпадает | 55Совпадает | 45 / 75Отличается | 300Отличается |
| Максимальный импульсный ток (Ipp), А | 17 | 17Совпадает | 17Совпадает | 17Совпадает | 17Совпадает |
| Минимальное напряжение срабатывания, В | 13,3 / 7,5 | 13,3 / 7,5Совпадает | 13,3 / 7,5Совпадает | 13,3 / 7,5Совпадает | 6Отличается |
- 3,03 ₽9 250 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий55Аналог55Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий17Аналог17Совпадает
- Минимальное напряжение срабатывания, В
- Текущий13,3 / 7,5Аналог13,3 / 7,5Совпадает
- 2,18 ₽5 400 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий55Аналог55Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий17Аналог17Совпадает
- Минимальное напряжение срабатывания, В
- Текущий13,3 / 7,5Аналог13,3 / 7,5Совпадает
- 3,03 ₽12 000 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий55Аналог45 / 75Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий17Аналог17Совпадает
- Минимальное напряжение срабатывания, В
- Текущий13,3 / 7,5Аналог13,3 / 7,5Совпадает
- 1,96 ₽4 300 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий55Аналог300Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий17Аналог17Совпадает
- Минимальное напряжение срабатывания, В
- Текущий13,3 / 7,5Аналог6Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
