PSM712 Elecsuper защитная диодная сборка; 7/12 В
17 А, 350 Вт, SOT-23
- MPN
- PSM712
- Бренд
- Elecsuper
- Артикул RU
- 122832
Основные параметры
- Пиковая мощность рассеивания, Вт
- 350
- Количество защищаемых линий
- 2
- Напряжение несрабатывания, В
- 12 / 7
- Минимальное напряжение срабатывания, В
- 13,3 / 7,5
- Максимальное напряжение ограничения, В
- 26 / 19
- Максимальный импульсный ток (Ipp), А
- 17
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 350
- Напряжение несрабатывания, В
- 12 / 7
- Минимальное напряжение срабатывания, В
- 13,3 / 7,5
- Максимальное напряжение ограничения, В
- 26 / 19
- Максимальный импульсный ток (Ipp), А
- 17
- Ток утечки, мкА
- 1
- Емкость, пФ
- 55
Монтаж и корпус
- Корпус
- SOT-23
- Тип монтажа
- поверхностный (SMT)
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±15 кВ возд. /± 8 кВ касание
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Вес брутто
- 0.05
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 2
Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 5 300 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание

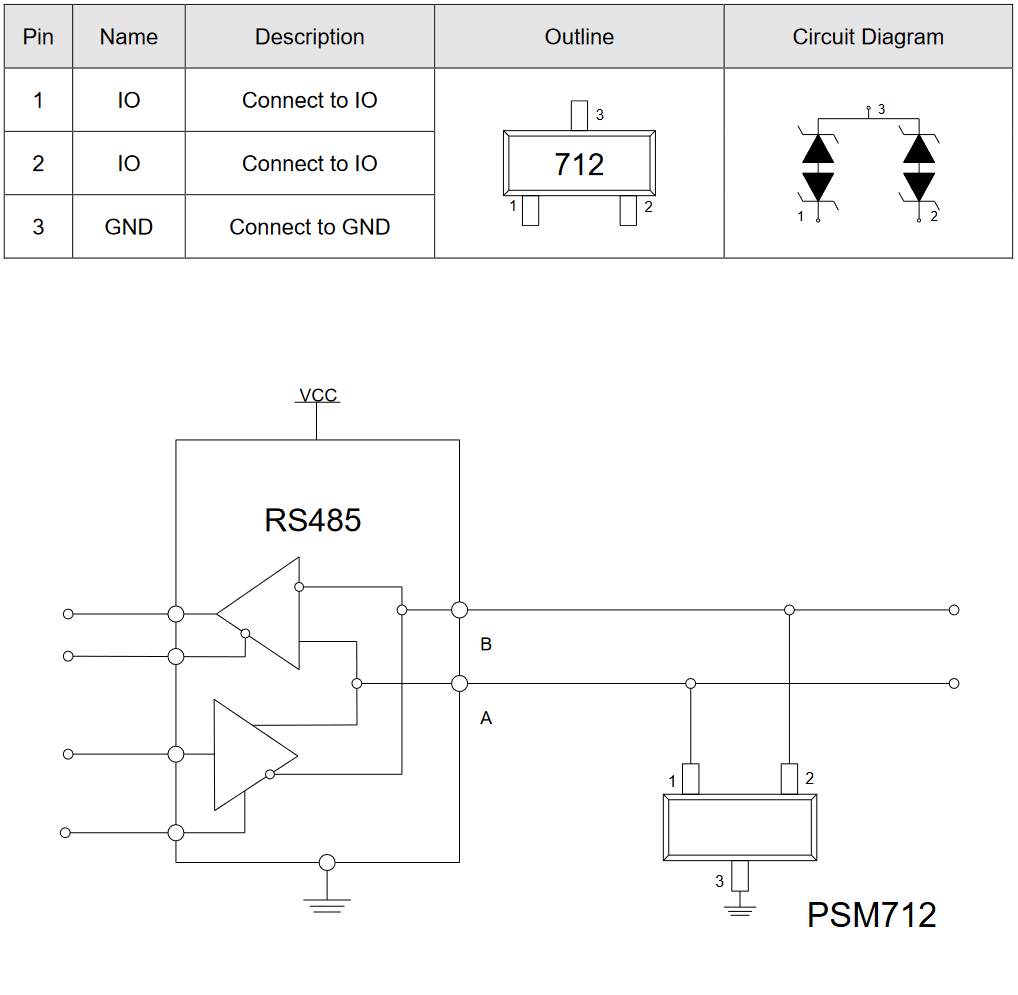

PSM712 диодная сбока для поверхностного монтажа в корпусе SOT-23. Предназначена для ассиметричной защиты (± 7/12 В) от перенапряжений, преимущественно для интерфейса RS-485. Обеспечивает защиту от ESD (IEC 61000-4-2): ± 15 кВ (возд.), ± 8 кВ (прикосновение). Аналоги: CDSOT23-SM712 (Bourns) SM712.TCT (Semtech) SM712-02HTG (Littelfuse) SM712
Партии и фасовки
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPSM712ElecsuperАрт. RU 122832 2,18 ₽5 300 шт по каталогу | ![]() 3,03 ₽7 400 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | ![]() 3,03 ₽6 250 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | ![]() 3,03 ₽12 000 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | ![]() 3,37 ₽6 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает |
| Тип монтажа | поверхностный (SMT) | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает |
| Максимальный импульсный ток (Ipp), А | 17 | 17Совпадает | 17Совпадает | 17Совпадает | 9Отличается |
| Минимальное напряжение срабатывания, В | 13,3 / 7,5 | 13,3 / 7,5Совпадает | 13,3 / 7,5Совпадает | 13,3 / 7,5Совпадает | 16,5Отличается |
| Напряжение несрабатывания, В | 12 / 7 | 12 / 7Совпадает | 12 / 7Совпадает | 12Отличается | 15Отличается |
3,03 ₽7 400 шт по каталогуУказан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий17Аналог17Совпадает
- Минимальное напряжение срабатывания, В
- Текущий13,3 / 7,5Аналог13,3 / 7,5Совпадает
- Напряжение несрабатывания, В
- Текущий12 / 7Аналог12 / 7Совпадает
3,03 ₽6 250 шт по каталогуУказан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий17Аналог17Совпадает
- Минимальное напряжение срабатывания, В
- Текущий13,3 / 7,5Аналог13,3 / 7,5Совпадает
- Напряжение несрабатывания, В
- Текущий12 / 7Аналог12 / 7Совпадает
3,03 ₽12 000 шт по каталогуУказан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий17Аналог17Совпадает
- Минимальное напряжение срабатывания, В
- Текущий13,3 / 7,5Аналог13,3 / 7,5Совпадает
- Напряжение несрабатывания, В
- Текущий12 / 7Аналог12Отличается
3,37 ₽6 000 шт по каталогуСовпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий17Аналог9Отличается
- Минимальное напряжение срабатывания, В
- Текущий13,3 / 7,5Аналог16,5Отличается
- Напряжение несрабатывания, В
- Текущий12 / 7Аналог15Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
