Datasheet PESD2CAN
Технические параметры, размеры и рекомендации производителя
PESD2CAN Elecsuper защитная диодная сборка 24 В
8 А, 450 Вт, SOT-23
- MPN
- PESD2CAN
- Бренд
- Elecsuper
- Артикул RU
- 120085
Основные параметры
- Пиковая мощность рассеивания, Вт
- 450
- Количество защищаемых линий
- 2
- Напряжение несрабатывания, В
- 24
- Минимальное напряжение срабатывания, В
- 26,5
- Максимальное напряжение ограничения, В
- 36
- Максимальный импульсный ток (Ipp), А
- 8
14 600 шт в наличии3,37 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 450
- Напряжение несрабатывания, В
- 24
- Минимальное напряжение срабатывания, В
- 26,5
- Максимальное напряжение ограничения, В
- 36
- Максимальный импульсный ток (Ipp), А
- 8
- Ток утечки, мкА
- 1
- Емкость, пФ
- 30
Монтаж и корпус
- Корпус
- SOT-23
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±30 кВ возд. /± 30 кВ касание
Упаковка и вес
- Вес брутто
- 0.04
- Транспортная упаковка: размер/кол-во
- 46*46*28/15000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 2

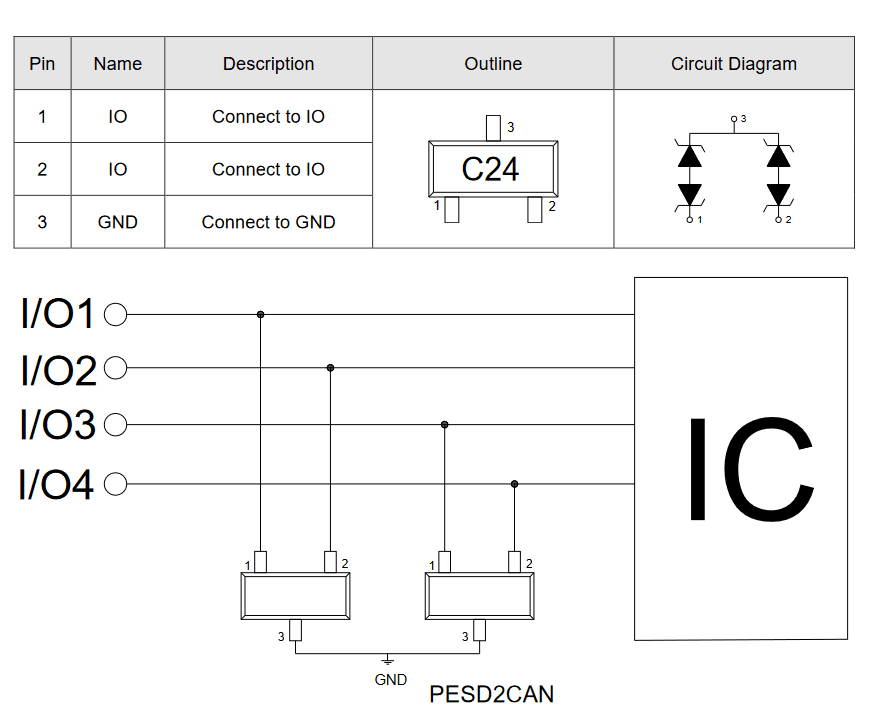

Документация и схема
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 14 600 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 200 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023 / 2024
- Документация
- Datasheet: 1
Описание
PESD2CAN защитная диодная сборка для поверхностного монтажа в корпусе SOT-23. Напряжение 24 Вольта, максимальный импульсный ток 8 А (8/20 мкс), пиковая мощность 450 Вт, защита по ESD ±30 кВ возд. /± 30 кВ касание, количество защищаемых линий - 2. Предназначена для защиты от электростатических воздействий и других краткосрочных перенапряжений СAN шины и других портов микросхем.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023200 шт71 400 шт
2024200 шт61 200 шт
20243 000 шт412 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPESD2CANElecsuperАрт. RU 120085 3,37 ₽14 600 шт по каталогу |  2,65 ₽250 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 4,60 ₽12 250 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 3,86 ₽14 800 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  1,44 ₽11 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23-3Отличается | SOT-23Совпадает | SOD-523Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 30 | 30Совпадает | —Нет данных | 60Отличается | 70Отличается |
| Максимальное напряжение ограничения, В | 36 | 48Отличается | —Нет данных | 33Отличается | 23Отличается |
| Максимальный импульсный ток (Ipp), А | 8 | 8Совпадает | —Нет данных | 6Отличается | 8Совпадает |
- 2,65 ₽250 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий30Аналог30Совпадает
- Максимальное напряжение ограничения, В
- Текущий36Аналог48Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий8Аналог8Совпадает
- 4,60 ₽12 250 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийSOT-23АналогSOT-23-3Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий30Аналог—Нет данных
- Максимальное напряжение ограничения, В
- Текущий36Аналог—Нет данных
- Максимальный импульсный ток (Ipp), А
- Текущий8Аналог—Нет данных
- 3,86 ₽14 800 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий30Аналог60Отличается
- Максимальное напряжение ограничения, В
- Текущий36Аналог33Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий8Аналог6Отличается
- 1,44 ₽11 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOD-523Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий30Аналог70Отличается
- Максимальное напряжение ограничения, В
- Текущий36Аналог23Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий8Аналог8Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
