Datasheet PESD24VS2UT
Технические параметры, размеры и рекомендации производителя
PESD24VS2UT Elecsuper защитная диодная сборка 24 В
6 А, 450 Вт, SOT-23
- MPN
- PESD24VS2UT
- Бренд
- Elecsuper
- Артикул RU
- 120079
Основные параметры
- Пиковая мощность рассеивания, Вт
- 450
- Количество защищаемых линий
- 2
- Напряжение несрабатывания, В
- 24
- Минимальное напряжение срабатывания, В
- 26,5
- Максимальное напряжение ограничения, В
- 33
- Максимальный импульсный ток (Ipp), А
- 6
14 800 шт в наличии3,86 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 450
- Напряжение несрабатывания, В
- 24
- Минимальное напряжение срабатывания, В
- 26,5
- Максимальное напряжение ограничения, В
- 33
- Максимальный импульсный ток (Ipp), А
- 6
- Ток утечки, мкА
- 1
- Емкость, пФ
- 60
Монтаж и корпус
- Корпус
- SOT-23
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±30 кВ возд. /± 30 кВ касание
Упаковка и вес
- Вес брутто
- 0.05
- Транспортная упаковка: размер/кол-во
- 44*44*25/12000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 2

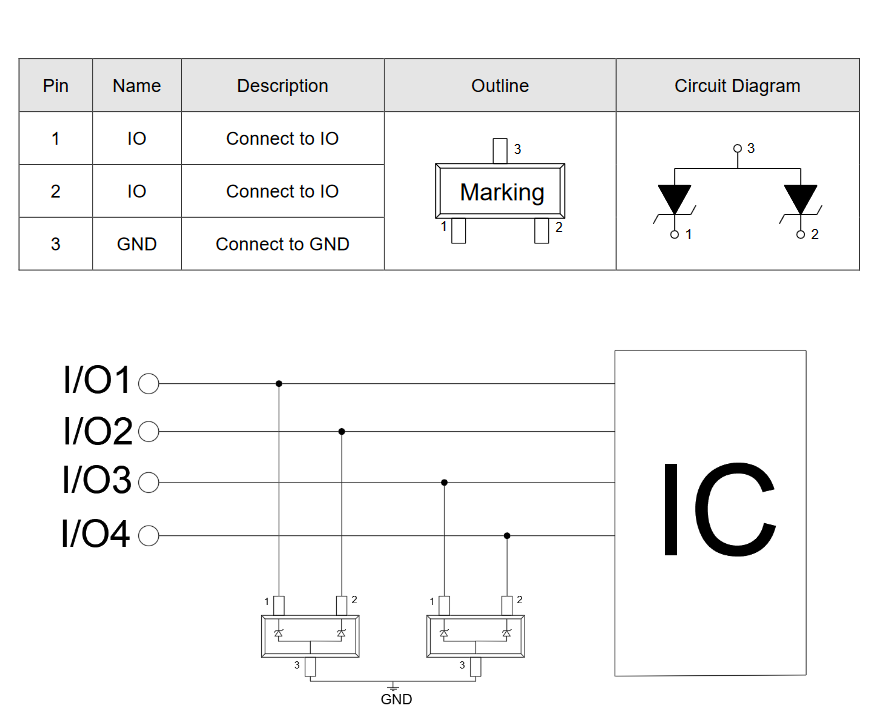

Документация и схема
Условия поставки
Обновлено 23.07.2026- Источник / остаток
- Каталог RU Electronics · 14 800 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 200 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023 / 2025
- Документация
- Datasheet: 1
Описание
PESD24VS2UT защитная диодная сборка для поверхностного монтажа в корпусе SOT-23. Напряжение 24 Вольта, максимальный импульсный ток 6 А (8/20 мкс), пиковая мощность 450 Вт, защита по ESD ±30 кВ возд. /± 30 кВ касание, количество защищаемых линий - 2. Предназначена для защиты от электростатических воздействий и других краткосрочных перенапряжений портов микросхем.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023200 шт142 800 шт
20253 000 шт412 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPESD24VS2UTElecsuperАрт. RU 120079 3,86 ₽14 800 шт по каталогу |  2,27 ₽12 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 3,37 ₽14 600 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 3,37 ₽6 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  1,70 ₽300 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает | SOD-323Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 60 | 80Отличается | 30Отличается | 40Отличается | 60Совпадает |
| Максимальное напряжение ограничения, В | 33 | 33Совпадает | 36Отличается | 25Отличается | 15Отличается |
| Максимальный импульсный ток (Ipp), А | 6 | 11Отличается | 8Отличается | 9Отличается | 30Отличается |
