Datasheet PESD15VS2UT
Технические параметры, размеры и рекомендации производителя
PESD15VS2UT Elecsuper защитная диодная сборка 15 В
11 А, 450 Вт, SOT-23
- MPN
- PESD15VS2UT
- Бренд
- Elecsuper
- Артикул RU
- 124534
Основные параметры
- Пиковая мощность рассеивания, Вт
- 450
- Количество защищаемых линий
- 2
- Напряжение несрабатывания, В
- 15
- Минимальное напряжение срабатывания, В
- 16,5
- Максимальное напряжение ограничения, В
- 33
- Максимальный импульсный ток (Ipp), А
- 11
12 000 шт в наличии2,27 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 450
- Напряжение несрабатывания, В
- 15
- Минимальное напряжение срабатывания, В
- 16,5
- Максимальное напряжение ограничения, В
- 33
- Максимальный импульсный ток (Ipp), А
- 11
- Ток утечки, мкА
- 1
- Емкость, пФ
- 80
Монтаж и корпус
- Корпус
- SOT-23
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±30 кВ возд. /± 30 кВ касание
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Вес брутто
- 0.05
- Транспортная упаковка: размер/кол-во
- 46*46*52/12000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 2

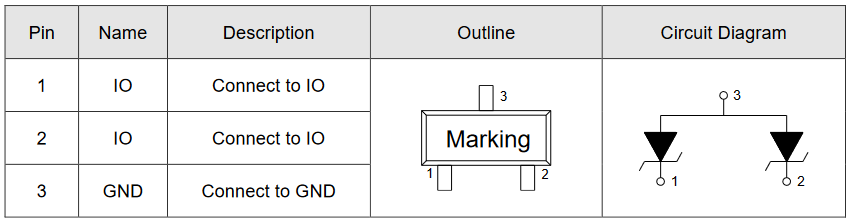

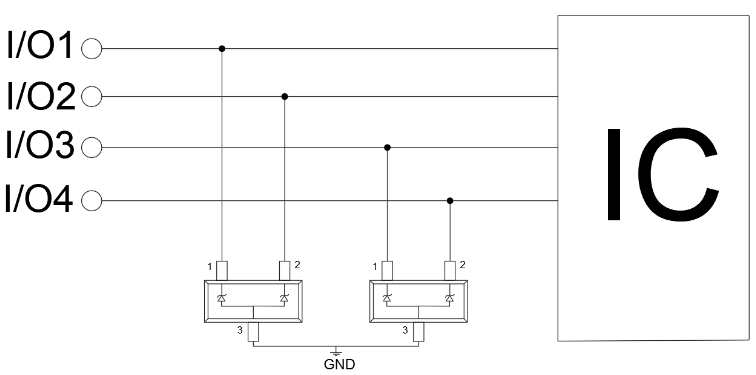

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 12 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 300 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
PESD15VS2UT защитная диодная сборка для поверхностного монтажа в корпусе SOT-23. Напряжение 15 Вольта, максимальный импульсный ток 11 А (8/20 мкс), пиковая мощность 450 Вт, защита по ESD ±30 кВ возд. /± 30 кВ касание, количество защищаемых линий - 2. Предназначена для защиты от электростатических воздействий и других краткосрочных перенапряжений портов микросхем.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024300 шт103 000 шт
20243 000 шт39 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPESD15VS2UTElecsuperАрт. RU 124534 2,27 ₽12 000 шт по каталогу |  3,86 ₽14 800 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 3,37 ₽6 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 2,65 ₽250 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 3,72 ₽12 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 80 | 60Отличается | 40Отличается | 30Отличается | 200Отличается |
| Максимальное напряжение ограничения, В | 33 | 33Совпадает | 25Отличается | 48Отличается | 18Отличается |
| Максимальный импульсный ток (Ipp), А | 11 | 6Отличается | 9Отличается | 8Отличается | 17Отличается |
- 3,86 ₽14 800 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий80Аналог60Отличается
- Максимальное напряжение ограничения, В
- Текущий33Аналог33Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий11Аналог6Отличается
- 3,37 ₽6 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий80Аналог40Отличается
- Максимальное напряжение ограничения, В
- Текущий33Аналог25Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий11Аналог9Отличается
- 2,65 ₽250 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий80Аналог30Отличается
- Максимальное напряжение ограничения, В
- Текущий33Аналог48Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий11Аналог8Отличается
- 3,72 ₽12 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий80Аналог200Отличается
- Максимальное напряжение ограничения, В
- Текущий33Аналог18Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий11Аналог17Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
