Datasheet RCLAMP0502A
Технические параметры, размеры и рекомендации производителя
RCLAMP0502A Elecsuper низкоемкостная защитная диодная сборка 5 В
4.5 А, 60 Вт, SOT-563
- MPN
- RCLAMP0502A
- Бренд
- Elecsuper
- Артикул RU
- 124548
Основные параметры
- Пиковая мощность рассеивания, Вт
- 60
- Количество защищаемых линий
- 4
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 12
- Максимальный импульсный ток (Ipp), А
- 4,5
3 000 шт в наличии3,38 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 60
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 12
- Максимальный импульсный ток (Ipp), А
- 4,5
- Ток утечки, мкА
- 1
- Емкость, пФ
- 0,6
Монтаж и корпус
- Корпус
- SOT-563
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±17 кВ возд. /± 12 кВ касание
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Вес брутто
- 0.03
- Транспортная упаковка: размер/кол-во
- 44*44*25/9000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 4

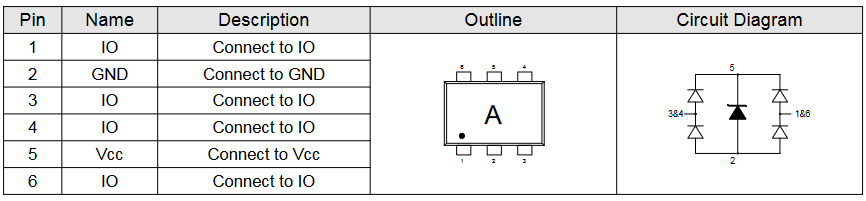

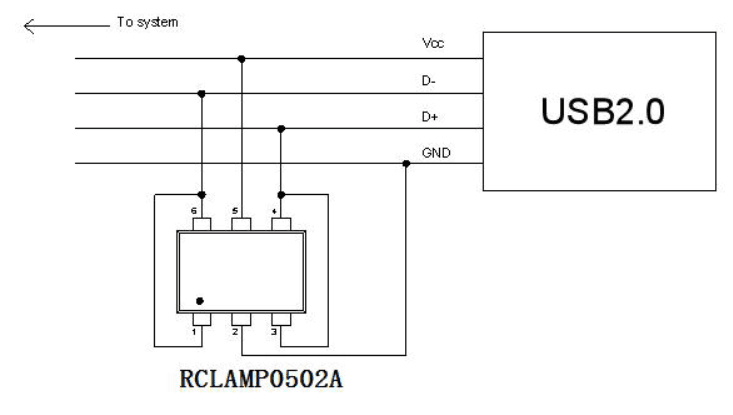

Документация и схема
Условия поставки
Обновлено 23.07.2026- Источник / остаток
- Каталог RU Electronics · 3 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 200 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
RCLAMP0502A защитная диодная сборка для поверхностного монтажа в корпусе SOT-563. Напряжение несрабатывания 5 В, максимальный импульсный ток 4.5 А (8/20 мкс), пиковая рассеиваемая мощность 60 Вт, емкость 0.6 пФ, уровень защиты ESD ± 17 кВ возд. /± 12 кВ касание. Оптимизирована для защиты USB 1.1/2.0, HDMI, 10/100/1000 Ethernet
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024200 шт153 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRCLAMP0502AElecsuperАрт. RU 124548 3,38 ₽3 000 шт по каталогу |  3,45 ₽5 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  9,88 ₽956 шт по каталогу Совпадает 3 из 3 сравнимых параметров | 1,88 ₽9 800 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  1,70 ₽5 500 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-563 | SOT-23-6LОтличается | SOT-563Совпадает | SOT-23-6LОтличается | DFN-2510Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Напряжение несрабатывания, В | 5 | 5Совпадает | 5Совпадает | 5Совпадает | 5Совпадает |
| Максимальное напряжение ограничения, В | 12 | 12Совпадает | —Нет данных | 12Совпадает | 22Отличается |
| Максимальный импульсный ток (Ipp), А | 4,5 | 4,5Совпадает | —Нет данных | 4Отличается | 4Отличается |
- 3,45 ₽5 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-563АналогSOT-23-6LОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Максимальное напряжение ограничения, В
- Текущий12Аналог12Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий4,5Аналог4,5Совпадает
- 9,88 ₽956 шт по каталогу
Совпадает 3 из 3 сравнимых параметров
- Корпус
- ТекущийSOT-563АналогSOT-563Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Максимальное напряжение ограничения, В
- Текущий12Аналог—Нет данных
- Максимальный импульсный ток (Ipp), А
- Текущий4,5Аналог—Нет данных
- 1,88 ₽9 800 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-563АналогSOT-23-6LОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Максимальное напряжение ограничения, В
- Текущий12Аналог12Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий4,5Аналог4Отличается
- 1,70 ₽5 500 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-563АналогDFN-2510Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Максимальное напряжение ограничения, В
- Текущий12Аналог22Отличается
- Максимальный импульсный ток (Ipp), А
- Текущий4,5Аналог4Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
