SRV05-4.TCT JSMSEMI Защитная диодная сборка 5 В
5 А, SOT-23-6L
- MPN
- SRV05-4.TCT
- Бренд
- JSMSEMI
- Артикул RU
- 126832
Основные параметры
- Количество защищаемых линий
- 5
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение срабатывания, В
- 10
- Максимальное напряжение ограничения, В
- 12
- Максимальный импульсный ток (Ipp), А
- 5
16 500 шт в наличии1,01 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение срабатывания, В
- 10
- Максимальное напряжение ограничения, В
- 12
- Максимальный импульсный ток (Ipp), А
- 5
- Ток утечки, мкА
- 1
- Емкость, пФ
- 0,9
Монтаж и корпус
- Корпус
- SOT-23-6L
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±27 кВ возд. /± 16 кВ касание
Упаковка и вес
- Вес брутто
- 0.05
- Транспортная упаковка: размер/кол-во
- 38*38*22/30000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 5

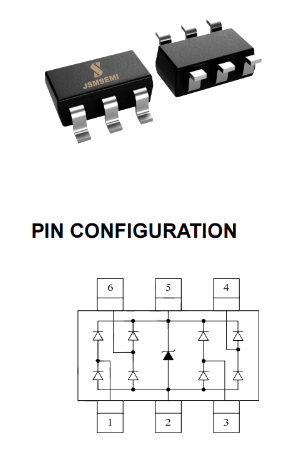

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 23.07.2026- Источник / остаток
- Каталог RU Electronics · 16 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 500 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet отсутствует — можно запросить
Описание
SRV05-4.TCT Низкоёмкостная диодная сборка для защиты высокоскоростных интерфейсов, таких как: USB 1.1/2.0/3.0/OTG; Ethernet 10/100/1000; DVI, IEEE1394 Firewire и др. Конфигурация предусматривает защиту до 4 сигнальных линий и линии питания, защищенную TVS диодом. Уровни защиты от электростатического разряда по IEC61000-4-2, Level 4: ± 27 кВ (возд.), ± 16 кВ (прикосновение). Максимальная ёмкость 0.9 пФ между контактом и землей. Аналоги: SRV05-4.TCT (Semtech) SRV05-4HTG (Littelfuse) CDSOT23-SRV05-4 (Bourns) SRV05-4HTG (Littelfuse) SRV05-4.TCT (Semtech)
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024500 шт31 500 шт
20243 000 шт515 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSRV05-4.TCTJSMSEMIАрт. RU 126832 1,01 ₽16 500 шт по каталогу |  1,88 ₽9 800 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 1,63 ₽47 750 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 2,82 ₽2 750 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  1,63 ₽12 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-23-6L | SOT-23-6LСовпадает | SOT-23-6LСовпадает | SOT-23-6LСовпадает | SOD-923Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Напряжение несрабатывания, В | 5 | 5Совпадает | 5Совпадает | 5Совпадает | 5Совпадает |
| Емкость, пФ | 0,9 | 0,8Отличается | 0,8Отличается | 2Отличается | 0,7Отличается |
| Максимальное напряжение ограничения, В | 12 | 12Совпадает | 28Отличается | 25Отличается | 12Совпадает |
- 1,88 ₽9 800 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23-6LАналогSOT-23-6LСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий0,9Аналог0,8Отличается
- Максимальное напряжение ограничения, В
- Текущий12Аналог12Совпадает
- 1,63 ₽47 750 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23-6LАналогSOT-23-6LСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий0,9Аналог0,8Отличается
- Максимальное напряжение ограничения, В
- Текущий12Аналог28Отличается
- 2,82 ₽2 750 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23-6LАналогSOT-23-6LСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий0,9Аналог2Отличается
- Максимальное напряжение ограничения, В
- Текущий12Аналог25Отличается
- 1,63 ₽12 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-23-6LАналогSOD-923Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Напряжение несрабатывания, В
- Текущий5Аналог5Совпадает
- Емкость, пФ
- Текущий0,9Аналог0,7Отличается
- Максимальное напряжение ограничения, В
- Текущий12Аналог12Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
