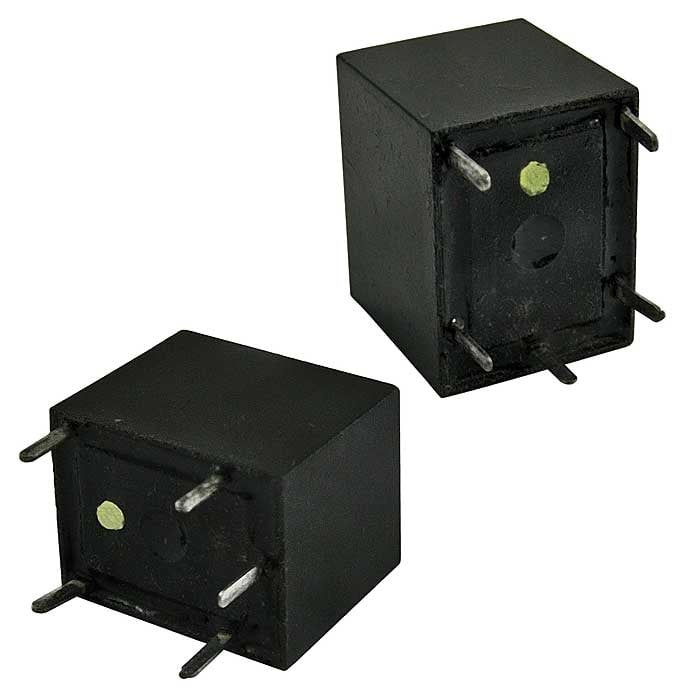

Электромагнитное реле RUICHI T78 (T74) 5VDC 10A, монтаж DIP

Товар подлежит обязательной маркировке

MPN: T78 (T74) 5VDC 10A
Бренд: Ruichi
Артикул RU: 80213
Каталог обновлён: 31.07.2026

Источник / остаток: Каталог RU Electronics · 1 275 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: 100 шт · только целая упаковка
Фасовка: 25 / 100 шт в упаковке
Date code / партия: Год / маркировка: 2025 / 2026
Документация: Datasheet: 1

По каталогу: 1 275 штОстаток требует подтверждения · обновлено 31.07.2026

ПоставкаДату и доступный объём подтвердит менеджер

Цена с НДС33,75 ₽за шт

Цены для объёмас НДС

Оптовая29,70 ₽порог в КП

Спецусловия27,00 ₽порог в КП

Количественные пороги подтвердим в коммерческом предложении.

Продажа только целыми упаковками1 упаковка = 100 шт · кратность по последней поставке

1 уп. · 100 шт3 375,00 ₽

Заявка не добавляет товар в корзину и не уводит с этой страницы.

1 275 шт в наличии33,75 ₽

Закупка для юридических лиц

До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.

Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.

ДокументыСчёт, УПД и комплект закрывающих документов к поставке.

ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.

Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

Оплата и доставка Обсудить условия поставки

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

PDF · Datasheet

Datasheet T78 (T74) 5VDC 10A

Технические параметры, размеры и рекомендации производителя

Скачать

IMAGE · Схема

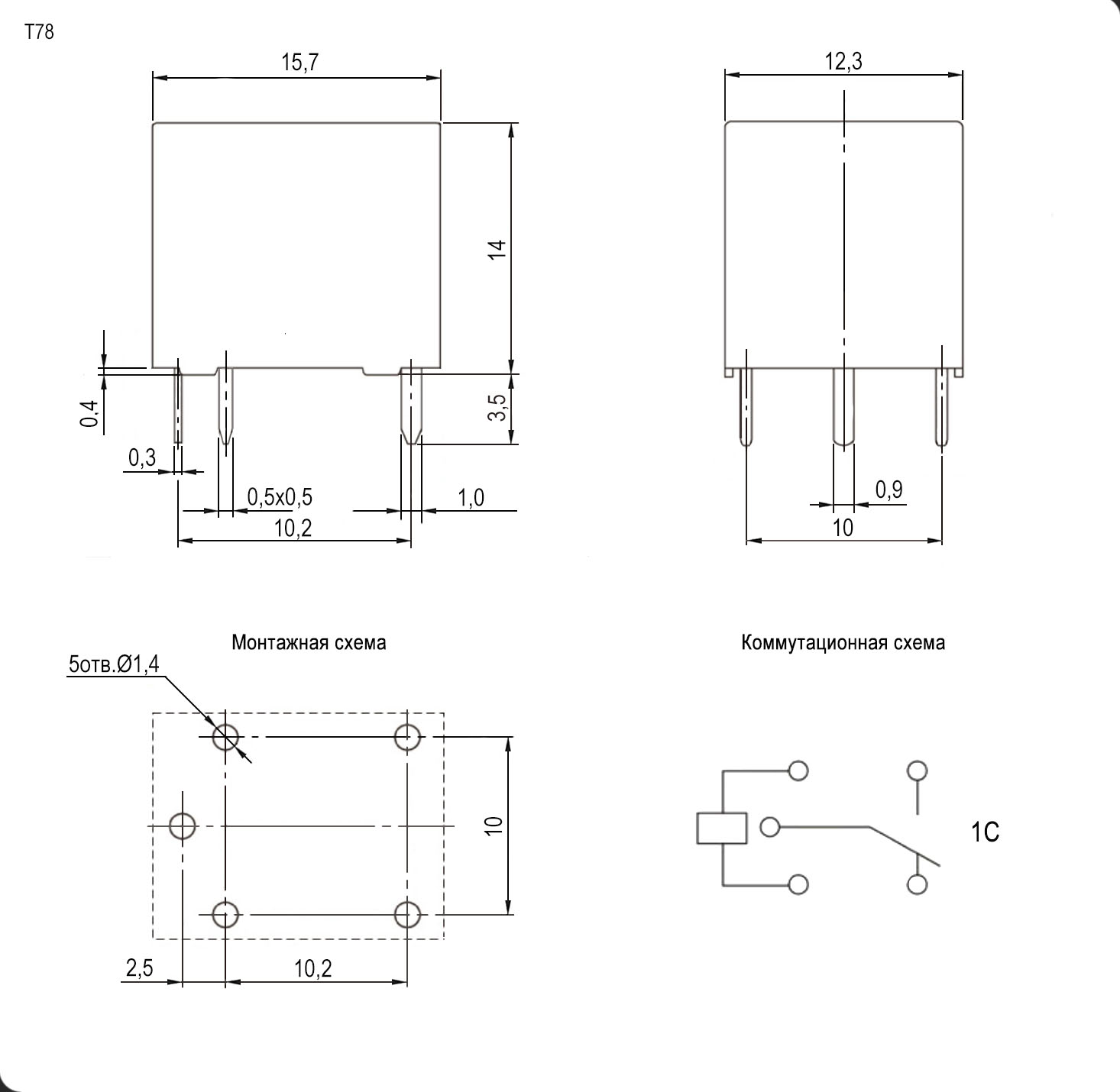

Схема T78 (T74) 5VDC 10A

Габаритный чертёж и расположение контактов

Скачать

Характеристики

21 параметров из источника

Сопротивление катушки, Ом: 42 (600 мВт)
Контактное сопротивление, мОм, не более: 100 (при Udc=6В; I=1A) мОм
Вес брутто: 5.90
Транспортная упаковка: размер/кол-во: 28.5*21*19/1000
Мощность: катушки 600/ 800 мВт
Схема переключения: SPDT; form C: NO-NC
Стандарт: безопасности - UL TUV CE CQC
Количество циклов коммутации (электро), не менее: 100000
Сопротивление изоляции, МОм, не менее: 100 (при Uисп.dc=500 В)
Коммутируемое напряжение, В: 120 AC/ 16 DC
Диэлектрическая прочность, В: между откр. контактами и катушкой - 500 VAC 1мин.
Номинальное напряжение катушки, В: 5 DC (Uмакс.=6,5)
Напряжение срабатывания, В: 3,75 (макс.)
Напряжение отпускания, В: 0,5
Время, мс: срабатывания - 10/ отпускания - 5
Тип: Реле электромагнитное серии T78
Диапазон рабочих температур, °C: -40 ...+85
Номинальный ток, А: переключения - 10
Глубина, мм: 15,7
Ширина, мм: 12,3
Высота, мм: корпус: 14

Описание

Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

202525 шт375 шт

2025100 шт2200 шт

2026100 шт101 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарT78 (T74) 5VDC 10ARUICHIАрт. RU 80213 33,75 ₽1 275 шт по каталогу	Параметрический вариантRUICHIT78 (T74) 24VDC 10AАрт. RU 59142 38,00 ₽950 шт по каталогу Совпадает 3 из 5 сравнимых параметров	Параметрический вариантRUICHIT78 (T74) 12VDC 10AАрт. RU 59141 41,00 ₽1 660 шт по каталогу Совпадает 3 из 5 сравнимых параметров	Параметрический вариантRUICHIT73 5VDC (833H) 10AАрт. RU 59111 28,19 ₽6 351 шт по каталогу Совпадает 2 из 5 сравнимых параметров	Параметрический вариантRUICHI32F (N/O) 12VDC 5AАрт. RU 85684 28,26 ₽2 960 шт по каталогу Совпадает 1 из 4 сравнимых параметров
Схема переключения	SPDT; form C: NO-NC	SPDT; form C: NO-NCСовпадает	SPDT; form C: NO-NCСовпадает	SPDT; form CОтличается	NO: SPST - 4pin ; form 1AОтличается
Номинальное напряжение катушки, В	5 DC (Uмакс.=6,5)	24 DC (Uмакс.=31,2)Отличается	12 DC (Uмакс.=15,6)Отличается	5 DC (Uмакс.=6,5)Совпадает	(DC) - 12 (Umax = 15,6)Отличается
Контактное сопротивление, мОм, не более	100 (при Udc=6В; I=1A) мОм	100 (при Udc=6В; I=1A) мОмСовпадает	100 (при Udc=6В; I=1A) мОмСовпадает	50 (при Udc=6В; I=1A) мОмОтличается	100 мОмОтличается
Сопротивление изоляции, МОм, не менее	100 (при Uисп.dc=500 В)	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает
Сопротивление катушки, Ом	42 (600 мВт)	L (высокочувств.) - 960/ D (норм.) - 720Отличается	240 (600 мВт)/ 180 (800 мВт)Отличается	L (высокочувств.) - 70/ D (норм.) - 55Отличается	—Нет данных

Параметрический вариантRUICHIT78 (T74) 24VDC 10AАрт. RU 59142
38,00 ₽950 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Схема переключения
ТекущийSPDT; form C: NO-NCАналогSPDT; form C: NO-NCСовпадает
Номинальное напряжение катушки, В
Текущий5 DC (Uмакс.=6,5)Аналог24 DC (Uмакс.=31,2)Отличается
Контактное сопротивление, мОм, не более
Текущий100 (при Udc=6В; I=1A) мОмАналог100 (при Udc=6В; I=1A) мОмСовпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Сопротивление катушки, Ом
Текущий42 (600 мВт)АналогL (высокочувств.) - 960/ D (норм.) - 720Отличается
Открыть товар
Параметрический вариантRUICHIT78 (T74) 12VDC 10AАрт. RU 59141
41,00 ₽1 660 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Схема переключения
ТекущийSPDT; form C: NO-NCАналогSPDT; form C: NO-NCСовпадает
Номинальное напряжение катушки, В
Текущий5 DC (Uмакс.=6,5)Аналог12 DC (Uмакс.=15,6)Отличается
Контактное сопротивление, мОм, не более
Текущий100 (при Udc=6В; I=1A) мОмАналог100 (при Udc=6В; I=1A) мОмСовпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Сопротивление катушки, Ом
Текущий42 (600 мВт)Аналог240 (600 мВт)/ 180 (800 мВт)Отличается
Открыть товар
Параметрический вариантRUICHIT73 5VDC (833H) 10AАрт. RU 59111
28,19 ₽6 351 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
Схема переключения
ТекущийSPDT; form C: NO-NCАналогSPDT; form CОтличается
Номинальное напряжение катушки, В
Текущий5 DC (Uмакс.=6,5)Аналог5 DC (Uмакс.=6,5)Совпадает
Контактное сопротивление, мОм, не более
Текущий100 (при Udc=6В; I=1A) мОмАналог50 (при Udc=6В; I=1A) мОмОтличается
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Сопротивление катушки, Ом
Текущий42 (600 мВт)АналогL (высокочувств.) - 70/ D (норм.) - 55Отличается
Открыть товар
Параметрический вариантRUICHI32F (N/O) 12VDC 5AАрт. RU 85684
28,26 ₽2 960 шт по каталогу
Совпадает 1 из 4 сравнимых параметров
Схема переключения
ТекущийSPDT; form C: NO-NCАналогNO: SPST - 4pin ; form 1AОтличается
Номинальное напряжение катушки, В
Текущий5 DC (Uмакс.=6,5)Аналог(DC) - 12 (Umax = 15,6)Отличается
Контактное сопротивление, мОм, не более
Текущий100 (при Udc=6В; I=1A) мОмАналог100 мОмОтличается
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Сопротивление катушки, Ом
Текущий42 (600 мВт)Аналог—Нет данных
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
