Datasheet T78 (T74) 12VDC 10A
Технические параметры, размеры и рекомендации производителя

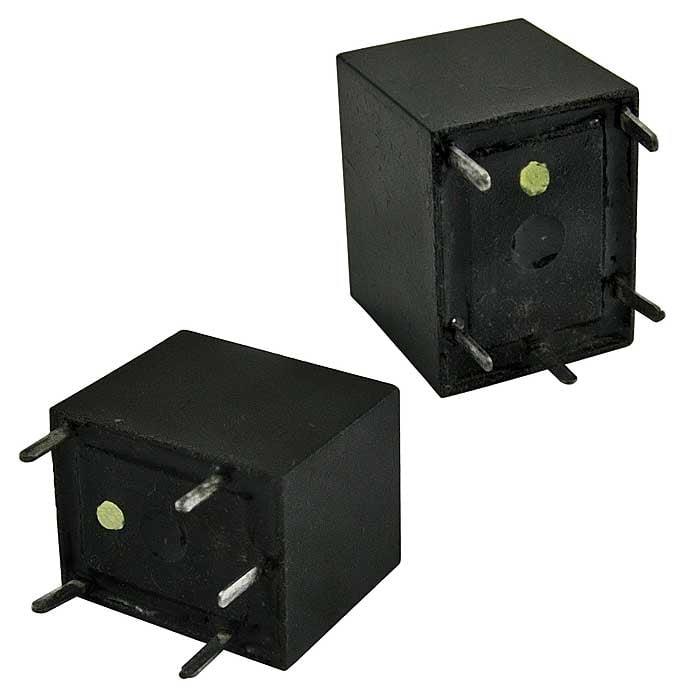

Электромагнитное реле RUICHI T78 (T74) 12VDC 10A
монтаж DIP
Товар подлежит обязательной маркировке- MPN
- T78 (T74) 12VDC 10A
- Бренд
- Ruichi
- Артикул RU
- 59141
Основные параметры
- Схема переключения
- SPDT; form C: NO-NC
- Номинальный ток, А
- переключения - 10
- Номинальное напряжение катушки, В
- 12 DC (Uмакс.=15,6)
- Сопротивление катушки, Ом
- 240 (600 мВт)/ 180 (800 мВт)
- Контактное сопротивление, мОм, не более
- 100 (при Udc=6В; I=1A) мОм
- Мощность
- катушки 600/ 800 мВт
2 000 шт в наличии41,00 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление катушки, Ом
- 240 (600 мВт)/ 180 (800 мВт)
- Контактное сопротивление, мОм, не более
- 100 (при Udc=6В; I=1A) мОм
- Мощность
- катушки 600/ 800 мВт
- Схема переключения
- SPDT; form C: NO-NC
- Количество циклов коммутации (электро), не менее
- 100000
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Коммутируемое напряжение, В
- 120 AC/ 16 DC
- Диэлектрическая прочность, В
- между откр. контактами и катушкой - 500 VAC 1мин.
- Номинальное напряжение катушки, В
- 12 DC (Uмакс.=15,6)
- Напряжение срабатывания, В
- 7,8 (макс.)
- Напряжение отпускания, В
- 1,2
- Номинальный ток, А
- переключения - 10
Монтаж и корпус
- Глубина, мм
- 15,7
- Ширина, мм
- 12,3
- Высота, мм
- корпус: 14
Условия эксплуатации
- Диапазон рабочих температур, °C
- -40 ...+85
Упаковка и вес
- Вес брутто
- 5.82
- Транспортная упаковка: размер/кол-во
- 35*21*17/1000
Другие параметры
- Стандарт
- безопасности - UL TUV CE CQC
- Время, мс
- срабатывания - 10/ отпускания - 5
- Тип
- Реле электромагнитное серии T78

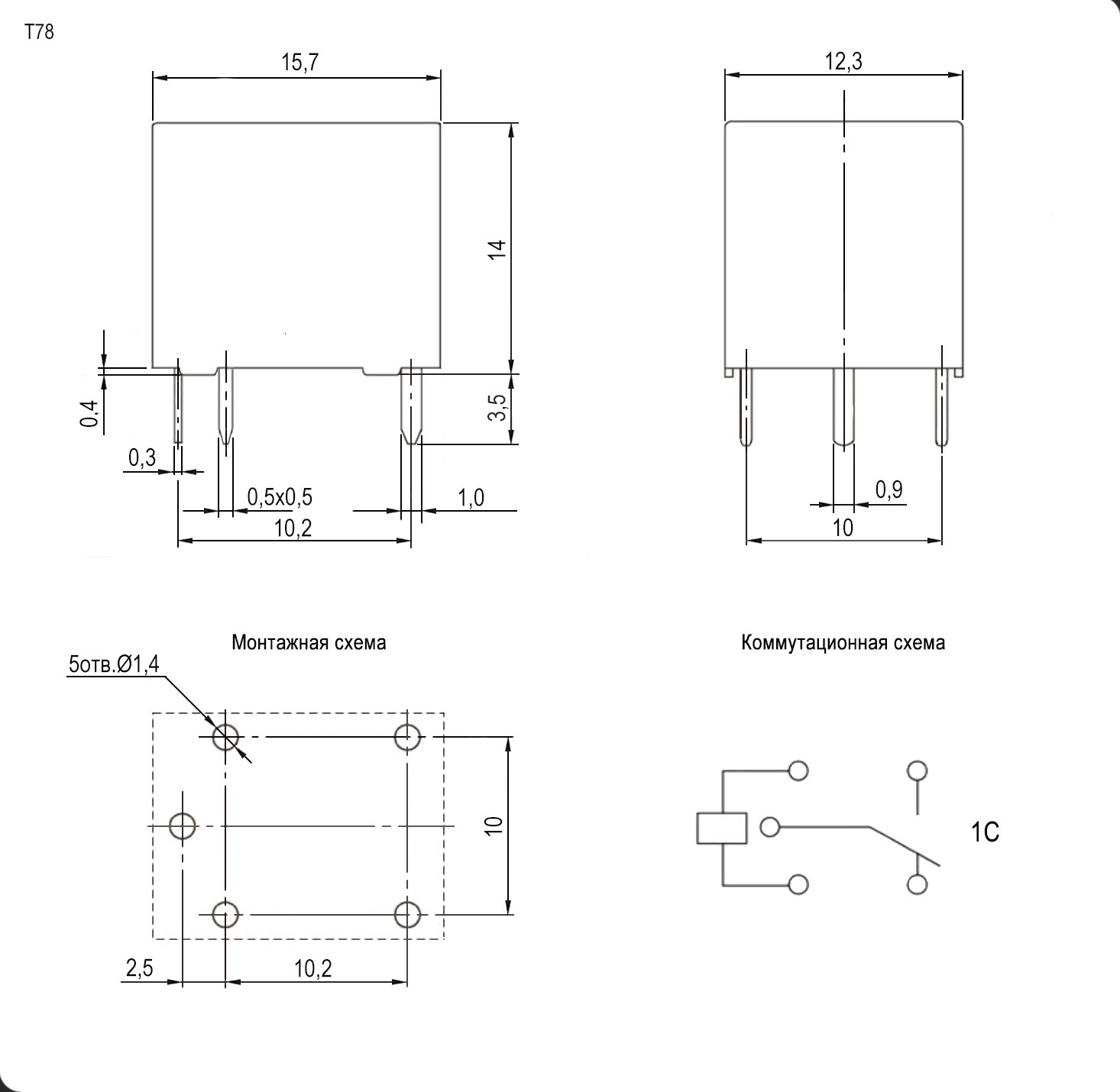

Документация и схема
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 2 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 100 шт · только целая упаковка
- Фасовка
- 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023100 шт202 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарT78 (T74) 12VDC 10ARUICHIАрт. RU 59141 41,00 ₽2 000 шт по каталогу |  42,90 ₽30 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  38,00 ₽740 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  33,75 ₽925 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  37,69 ₽5 600 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | SPDT; form C: NO-NC | —Нет данных | SPDT; form C: NO-NCСовпадает | SPDT; form C: NO-NCСовпадает | SPDT; form CОтличается |
| Номинальное напряжение катушки, В | 12 DC (Uмакс.=15,6) | 12DCВОтличается | 24 DC (Uмакс.=31,2)Отличается | 5 DC (Uмакс.=6,5)Отличается | 12 DC (Uмакс.=15,6)Совпадает |
| Контактное сопротивление, мОм, не более | 100 (при Udc=6В; I=1A) мОм | —Нет данных | 100 (при Udc=6В; I=1A) мОмСовпадает | 100 (при Udc=6В; I=1A) мОмСовпадает | 50 (при Udc=6В; I=1A) мОмОтличается |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | —Нет данных | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает |
| Сопротивление катушки, Ом | 240 (600 мВт)/ 180 (800 мВт) | —Нет данных | L (высокочувств.) - 960/ D (норм.) - 720Отличается | 42 (600 мВт)Отличается | L (высокочувств.) - 400/ D (норм.) -320Отличается |
- 42,90 ₽30 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийSPDT; form C: NO-NCАналог—Нет данных
- Номинальное напряжение катушки, В
- Текущий12 DC (Uмакс.=15,6)Аналог12DCВОтличается
- Контактное сопротивление, мОм, не более
- Текущий100 (при Udc=6В; I=1A) мОмАналог—Нет данных
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог—Нет данных
- Сопротивление катушки, Ом
- Текущий240 (600 мВт)/ 180 (800 мВт)Аналог—Нет данных
- 38,00 ₽740 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийSPDT; form C: NO-NCАналогSPDT; form C: NO-NCСовпадает
- Номинальное напряжение катушки, В
- Текущий12 DC (Uмакс.=15,6)Аналог24 DC (Uмакс.=31,2)Отличается
- Контактное сопротивление, мОм, не более
- Текущий100 (при Udc=6В; I=1A) мОмАналог100 (при Udc=6В; I=1A) мОмСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Сопротивление катушки, Ом
- Текущий240 (600 мВт)/ 180 (800 мВт)АналогL (высокочувств.) - 960/ D (норм.) - 720Отличается
- 33,75 ₽925 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийSPDT; form C: NO-NCАналогSPDT; form C: NO-NCСовпадает
- Номинальное напряжение катушки, В
- Текущий12 DC (Uмакс.=15,6)Аналог5 DC (Uмакс.=6,5)Отличается
- Контактное сопротивление, мОм, не более
- Текущий100 (при Udc=6В; I=1A) мОмАналог100 (при Udc=6В; I=1A) мОмСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Сопротивление катушки, Ом
- Текущий240 (600 мВт)/ 180 (800 мВт)Аналог42 (600 мВт)Отличается
- 37,69 ₽5 600 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Схема переключения
- ТекущийSPDT; form C: NO-NCАналогSPDT; form CОтличается
- Номинальное напряжение катушки, В
- Текущий12 DC (Uмакс.=15,6)Аналог12 DC (Uмакс.=15,6)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий100 (при Udc=6В; I=1A) мОмАналог50 (при Udc=6В; I=1A) мОмОтличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Сопротивление катушки, Ом
- Текущий240 (600 мВт)/ 180 (800 мВт)АналогL (высокочувств.) - 400/ D (норм.) -320Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
