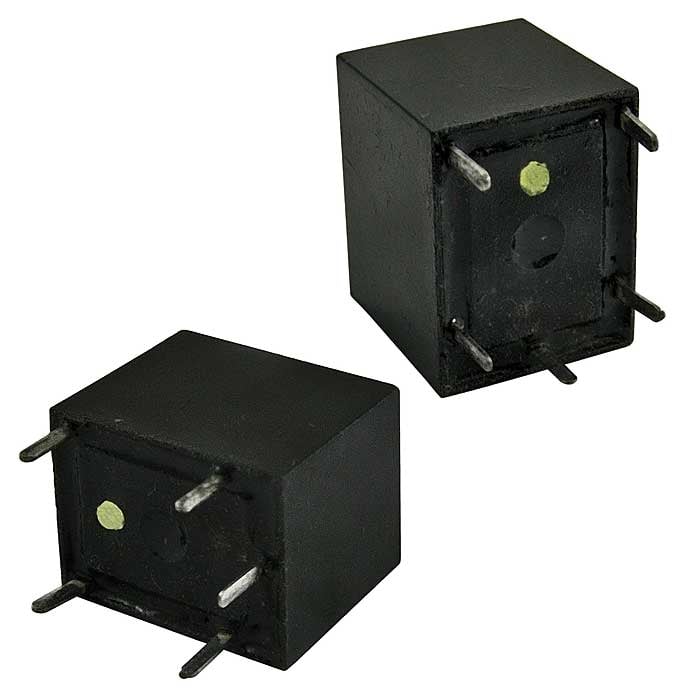

Электромагнитное реле RUICHI T78 (T74) 24VDC 10A, монтаж DIP

Товар подлежит обязательной маркировке

MPN: T78 (T74) 24VDC 10A
Бренд: Ruichi
Артикул RU: 59142
Каталог обновлён: 29.07.2026

Источник / остаток: Каталог RU Electronics · 950 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: 100 шт · только целая упаковка
Фасовка: 10 / 100 шт в упаковке
Date code / партия: Год / маркировка: 2025
Документация: Datasheet: 1

По каталогу: 950 штОстаток требует подтверждения · обновлено 29.07.2026

ПоставкаДату и доступный объём подтвердит менеджер

Цена с НДС38,00 ₽за шт

Цены для объёмас НДС

Оптовая33,44 ₽порог в КП

Спецусловия30,40 ₽порог в КП

Количественные пороги подтвердим в коммерческом предложении.

Продажа только целыми упаковками1 упаковка = 100 шт · кратность по последней поставке

1 уп. · 100 шт3 800,00 ₽

Заявка не добавляет товар в корзину и не уводит с этой страницы.

950 шт в наличии38,00 ₽

Закупка для юридических лиц

До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.

Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.

ДокументыСчёт, УПД и комплект закрывающих документов к поставке.

ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.

Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

Оплата и доставка Обсудить условия поставки

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

PDF · Datasheet

Datasheet T78 (T74) 24VDC 10A

Технические параметры, размеры и рекомендации производителя

Скачать

IMAGE · Схема

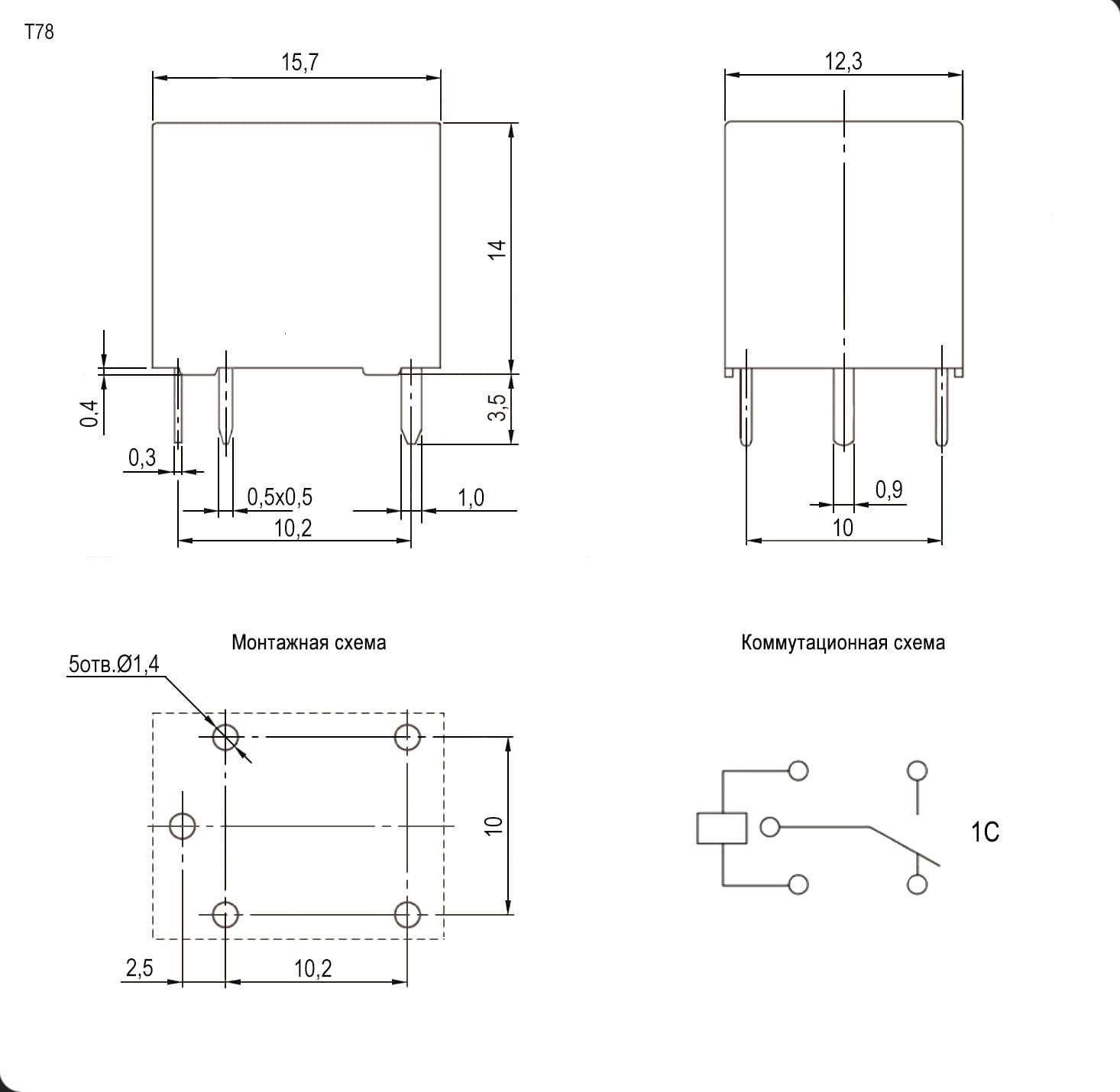

Схема T78 (T74) 24VDC 10A

Габаритный чертёж и расположение контактов

Скачать

Характеристики

21 параметров из источника

Сопротивление катушки, Ом: L (высокочувств.) - 960/ D (норм.) - 720
Контактное сопротивление, мОм, не более: 100 (при Udc=6В; I=1A) мОм
Вес брутто: 5.93
Транспортная упаковка: размер/кол-во: 35*28*16/2000
Мощность: катушки - L (высокочувств.)-600/ D (норм.)-800 (DС) мВт
Схема переключения: SPDT; form C: NO-NC
Стандарт: безопасности - UL
Количество циклов коммутации (электро), не менее: 100000
Сопротивление изоляции, МОм, не менее: 100 (при Uисп.dc=500 В)
Коммутируемое напряжение, В: 120 AC/ 16 DC
Диэлектрическая прочность, В: между откр. контактами и катушкой - 500 VAC 1мин.
Номинальное напряжение катушки, В: 24 DC (Uмакс.=31,2)
Напряжение срабатывания, В: 15,6 (макс.)
Напряжение отпускания, В: 2,4
Время, мс: срабатывания - 10/ отпускания - 5
Тип: Реле электромагнитное серии T78
Диапазон рабочих температур, °C: -40 ...+85
Номинальный ток, А: переключения - 10
Глубина, мм: 15,7
Ширина, мм: 12,3
Высота, мм: 14 (корпус); 17,5 (полная)

Описание

Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

202510 шт550 шт

2025100 шт9900 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарT78 (T74) 24VDC 10ARUICHIАрт. RU 59142 38,00 ₽950 шт по каталогу	Параметрический вариантRUICHIT78 (T74) 12VDC 10AАрт. RU 59141 41,00 ₽1 660 шт по каталогу Совпадает 3 из 5 сравнимых параметров	Параметрический вариантRUICHIT78 (T74) 5VDC 10AАрт. RU 80213 33,75 ₽1 275 шт по каталогу Совпадает 3 из 5 сравнимых параметров	Параметрический вариантRUICHIT73 24VDC (833H) 10AАрт. RU 59113 37,69 ₽24 400 шт по каталогу Совпадает 2 из 5 сравнимых параметров	Параметрический вариантRUICHI13F-2 (SCL) 24VDC 10/15AАрт. RU 59133 101,38 ₽1 818 шт по каталогу Совпадает 1 из 5 сравнимых параметров
Схема переключения	SPDT; form C: NO-NC	SPDT; form C: NO-NCСовпадает	SPDT; form C: NO-NCСовпадает	SPDT; form CОтличается	DPDTОтличается
Номинальное напряжение катушки, В	24 DC (Uмакс.=31,2)	12 DC (Uмакс.=15,6)Отличается	5 DC (Uмакс.=6,5)Отличается	24 DC (Uмакс.=31,2)Совпадает	катушки - 24 (DC)Отличается
Сопротивление катушки, Ом	L (высокочувств.) - 960/ D (норм.) - 720	240 (600 мВт)/ 180 (800 мВт)Отличается	42 (600 мВт)Отличается	L (высокочувств.) - 1600/ D (норм.) -1280Отличается	650Отличается
Контактное сопротивление, мОм, не более	100 (при Udc=6В; I=1A) мОм	100 (при Udc=6В; I=1A) мОмСовпадает	100 (при Udc=6В; I=1A) мОмСовпадает	50 (при Udc=6В; I=1A) мОмОтличается	100 мОмОтличается
Сопротивление изоляции, МОм, не менее	100 (при Uисп.dc=500 В)	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает

Параметрический вариантRUICHIT78 (T74) 12VDC 10AАрт. RU 59141
41,00 ₽1 660 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Схема переключения
ТекущийSPDT; form C: NO-NCАналогSPDT; form C: NO-NCСовпадает
Номинальное напряжение катушки, В
Текущий24 DC (Uмакс.=31,2)Аналог12 DC (Uмакс.=15,6)Отличается
Сопротивление катушки, Ом
ТекущийL (высокочувств.) - 960/ D (норм.) - 720Аналог240 (600 мВт)/ 180 (800 мВт)Отличается
Контактное сопротивление, мОм, не более
Текущий100 (при Udc=6В; I=1A) мОмАналог100 (при Udc=6В; I=1A) мОмСовпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Открыть товар
Параметрический вариантRUICHIT78 (T74) 5VDC 10AАрт. RU 80213
33,75 ₽1 275 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Схема переключения
ТекущийSPDT; form C: NO-NCАналогSPDT; form C: NO-NCСовпадает
Номинальное напряжение катушки, В
Текущий24 DC (Uмакс.=31,2)Аналог5 DC (Uмакс.=6,5)Отличается
Сопротивление катушки, Ом
ТекущийL (высокочувств.) - 960/ D (норм.) - 720Аналог42 (600 мВт)Отличается
Контактное сопротивление, мОм, не более
Текущий100 (при Udc=6В; I=1A) мОмАналог100 (при Udc=6В; I=1A) мОмСовпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Открыть товар
Параметрический вариантRUICHIT73 24VDC (833H) 10AАрт. RU 59113
37,69 ₽24 400 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
Схема переключения
ТекущийSPDT; form C: NO-NCАналогSPDT; form CОтличается
Номинальное напряжение катушки, В
Текущий24 DC (Uмакс.=31,2)Аналог24 DC (Uмакс.=31,2)Совпадает
Сопротивление катушки, Ом
ТекущийL (высокочувств.) - 960/ D (норм.) - 720АналогL (высокочувств.) - 1600/ D (норм.) -1280Отличается
Контактное сопротивление, мОм, не более
Текущий100 (при Udc=6В; I=1A) мОмАналог50 (при Udc=6В; I=1A) мОмОтличается
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Открыть товар
Параметрический вариантRUICHI13F-2 (SCL) 24VDC 10/15AАрт. RU 59133
101,38 ₽1 818 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
Схема переключения
ТекущийSPDT; form C: NO-NCАналогDPDTОтличается
Номинальное напряжение катушки, В
Текущий24 DC (Uмакс.=31,2)Аналогкатушки - 24 (DC)Отличается
Сопротивление катушки, Ом
ТекущийL (высокочувств.) - 960/ D (норм.) - 720Аналог650Отличается
Контактное сопротивление, мОм, не более
Текущий100 (при Udc=6В; I=1A) мОмАналог100 мОмОтличается
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
