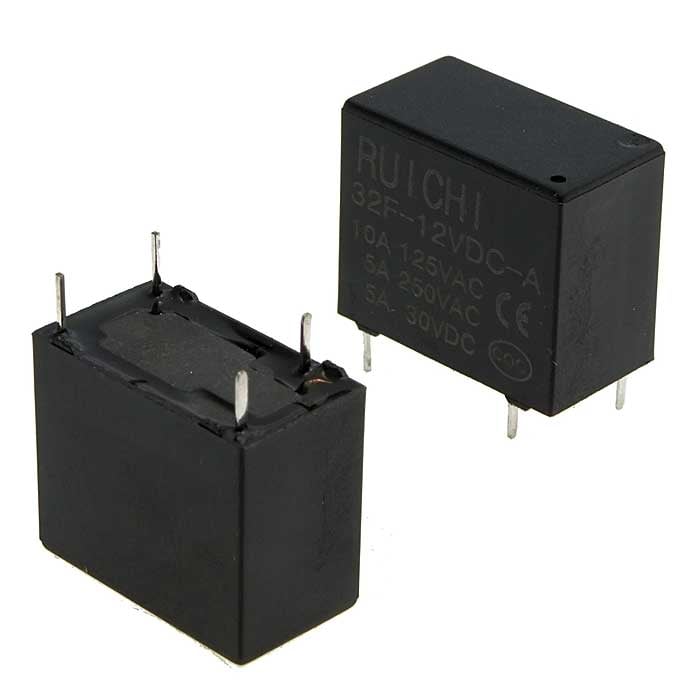

Электромагнитное реле RUICHI 32F (N/O) 12VDC 5A

Name: 32F (N/O) 12VDC 5A
Brand: RUICHI
SKU: 85684
Price: 28.26 RUB
Availability: InStock

SPST

Товар подлежит обязательной маркировке

MPN: 32F (N/O) 12VDC 5A
Бренд: Ruichi
Артикул RU: 85684

Основные параметры

Схема переключения: NO: SPST - 4pin ; form 1A
Номинальный ток, А: 5 (250 VAC/ 30 VDC)
Номинальное напряжение катушки, В: (DC) - 12 (Umax = 15,6)
Максимальный ток, А: переключения - 10
Контактное сопротивление, мОм, не более: 100 мОм
Количество циклов коммутации (электро), не менее: 100000

Все характеристики

Документация

2 940 шт в наличии28,26 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Максимальный ток, А: переключения - 10
Контактное сопротивление, мОм, не более: 100 мОм
Схема переключения: NO: SPST - 4pin ; form 1A
Количество циклов коммутации (электро), не менее: 100000
Сопротивление изоляции, МОм, не менее: 100 (при Uисп.dc=500 В)
Коммутируемое напряжение, В: 250 VAC/ 30 VDC
Диэлектрическая прочность, В: между откр. контактами и катушкой - 2500 VAC 1мин.
Номинальное напряжение катушки, В: (DC) - 12 (Umax = 15,6)
Номинальный ток, А: 5 (250 VAC/ 30 VDC)

Монтаж и корпус

Глубина, мм: 18,6
Ширина, мм: 10,3
Высота, мм: 15,5 (корпус)

Условия эксплуатации

Диапазон рабочих температур, °C: - 40...+70

Упаковка и вес

Вес брутто: 7.10
Транспортная упаковка: размер/кол-во: 35.5*31.5*17/1000

Другие параметры

Время, мс: срабатывания - 8/ переключения - 5

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

IMAGE · Схема

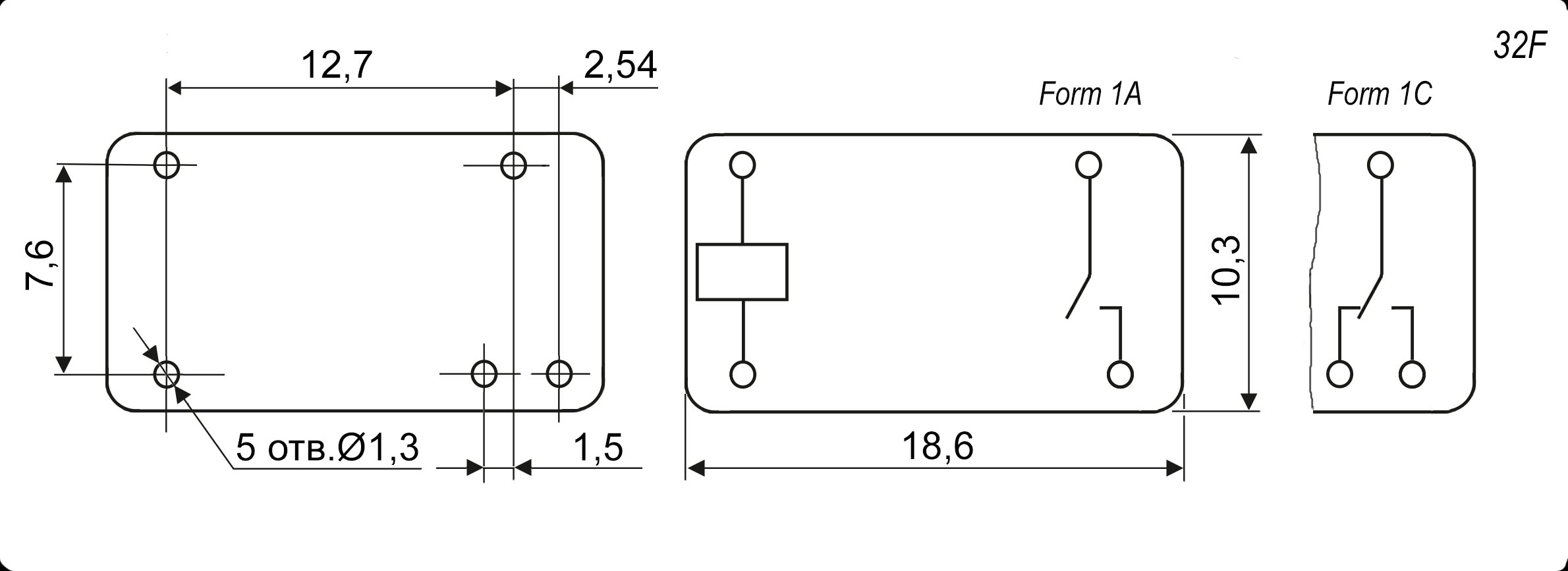

Схема 32F (N/O) 12VDC 5A

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.08.2026

Источник / остаток: Каталог RU Electronics · 2 940 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: 1 000 шт · только целая упаковка
Фасовка: 20 / 100 шт в упаковке
Date code / партия: Год / маркировка: 2023
Документация: Datasheet отсутствует — можно запросить

Описание

Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

202320 шт47940 шт

2023100 шт202 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товар32F (N/O) 12VDC 5ARUICHIАрт. RU 85684 28,26 ₽2 940 шт по каталогу	Параметрический вариантRUICHI13F-2 (SCL) 24VDC 10/15AАрт. RU 59133 101,38 ₽1 075 шт по каталогу Совпадает 3 из 5 сравнимых параметров	Параметрический вариантRUICHI13F-2(SCL)12VDC 10/15AАрт. RU 59132 117,42 ₽450 шт по каталогу Совпадает 3 из 5 сравнимых параметров	Параметрический вариантRUICHI4453(18F)-3 (HH53P) 24VDC 5AАрт. RU 59136 117,42 ₽950 шт по каталогу Совпадает 2 из 5 сравнимых параметров	Параметрический вариантRUICHIT73 5VDC (833H) 10AАрт. RU 59111 28,19 ₽6 025 шт по каталогу Совпадает 2 из 5 сравнимых параметров
Схема переключения	NO: SPST - 4pin ; form 1A	DPDTОтличается	DPDTОтличается	3C: 3PDTОтличается	SPDT; form CОтличается
Максимальный ток, А	переключения - 10	переключения - 10Совпадает	переключения - 10Совпадает	переключения - 7Отличается	переключения - 10Совпадает
Номинальное напряжение катушки, В	(DC) - 12 (Umax = 15,6)	катушки - 24 (DC)Отличается	12 (DC)Отличается	24 (DC)Отличается	5 DC (Uмакс.=6,5)Отличается
Контактное сопротивление, мОм, не более	100 мОм	100 мОмСовпадает	100 мОмСовпадает	100 мОмСовпадает	50 (при Udc=6В; I=1A) мОмОтличается
Сопротивление изоляции, МОм, не менее	100 (при Uисп.dc=500 В)	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает

Параметрический вариантRUICHI13F-2 (SCL) 24VDC 10/15AАрт. RU 59133
101,38 ₽1 075 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Схема переключения
ТекущийNO: SPST - 4pin ; form 1AАналогDPDTОтличается
Максимальный ток, А
Текущийпереключения - 10Аналогпереключения - 10Совпадает
Номинальное напряжение катушки, В
Текущий(DC) - 12 (Umax = 15,6)Аналогкатушки - 24 (DC)Отличается
Контактное сопротивление, мОм, не более
Текущий100 мОмАналог100 мОмСовпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Открыть товар
Параметрический вариантRUICHI13F-2(SCL)12VDC 10/15AАрт. RU 59132
117,42 ₽450 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Схема переключения
ТекущийNO: SPST - 4pin ; form 1AАналогDPDTОтличается
Максимальный ток, А
Текущийпереключения - 10Аналогпереключения - 10Совпадает
Номинальное напряжение катушки, В
Текущий(DC) - 12 (Umax = 15,6)Аналог12 (DC)Отличается
Контактное сопротивление, мОм, не более
Текущий100 мОмАналог100 мОмСовпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Открыть товар
Параметрический вариантRUICHI4453(18F)-3 (HH53P) 24VDC 5AАрт. RU 59136
117,42 ₽950 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
Схема переключения
ТекущийNO: SPST - 4pin ; form 1AАналог3C: 3PDTОтличается
Максимальный ток, А
Текущийпереключения - 10Аналогпереключения - 7Отличается
Номинальное напряжение катушки, В
Текущий(DC) - 12 (Umax = 15,6)Аналог24 (DC)Отличается
Контактное сопротивление, мОм, не более
Текущий100 мОмАналог100 мОмСовпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Открыть товар
Параметрический вариантRUICHIT73 5VDC (833H) 10AАрт. RU 59111
28,19 ₽6 025 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
Схема переключения
ТекущийNO: SPST - 4pin ; form 1AАналогSPDT; form CОтличается
Максимальный ток, А
Текущийпереключения - 10Аналогпереключения - 10Совпадает
Номинальное напряжение катушки, В
Текущий(DC) - 12 (Umax = 15,6)Аналог5 DC (Uмакс.=6,5)Отличается
Контактное сопротивление, мОм, не более
Текущий100 мОмАналог50 (при Udc=6В; I=1A) мОмОтличается
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
