Datasheet T73 5VDC (833H) 10A
Технические параметры, размеры и рекомендации производителя

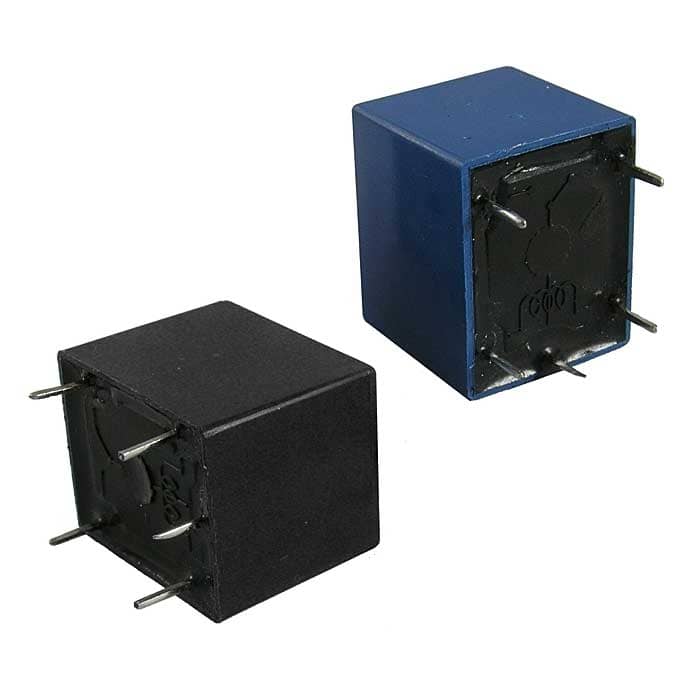

Электромагнитное реле RUICHI T73 5VDC (833H) 10A
монтаж DIP
Товар подлежит обязательной маркировке- MPN
- T73 5VDC (833H) 10A
- Бренд
- Ruichi
- Артикул RU
- 59111
Основные параметры
- Схема переключения
- SPDT; form C
- Номинальное напряжение катушки, В
- 5 DC (Uмакс.=6,5)
- Сопротивление катушки, Ом
- L (высокочувств.) - 70/ D (норм.) - 55
- Максимальный ток, А
- переключения - 10
- Контактное сопротивление, мОм, не более
- 50 (при Udc=6В; I=1A) мОм
- Мощность
- катушки - L (высокочувств.)-360/ D (норм.)-450 (DС) мВт
6 025 шт в наличии28,19 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление катушки, Ом
- L (высокочувств.) - 70/ D (норм.) - 55
- Максимальный ток, А
- переключения - 10
- Контактное сопротивление, мОм, не более
- 50 (при Udc=6В; I=1A) мОм
- Мощность
- катушки - L (высокочувств.)-360/ D (норм.)-450 (DС) мВт
- Схема переключения
- SPDT; form C
- Количество циклов коммутации (электро), не менее
- 100000
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Коммутируемое напряжение, В
- 250 AC/ 30 DC
- Диэлектрическая прочность, В
- между откр. контактами и катушкой - 1500 VAC 1мин.
- Номинальное напряжение катушки, В
- 5 DC (Uмакс.=6,5)
- Напряжение срабатывания, В
- 3,75 (макс.)
- Напряжение отпускания, В
- 0,25
Монтаж и корпус
- Глубина, мм
- 19,5
- Ширина, мм
- 15,5
- Высота, мм
- 15,9 (корпус)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -40...+85
Упаковка и вес
- Вес брутто
- 8.00
- Транспортная упаковка: размер/кол-во
- 34*21*17/1000
Другие параметры
- Стандарт
- безопасности - UL TUV CE CQC
- Вес, г
- 100
- Время, мс
- срабатывания - 10/ отпускания - 5
- Тип
- Реле электромагнитное серии T73

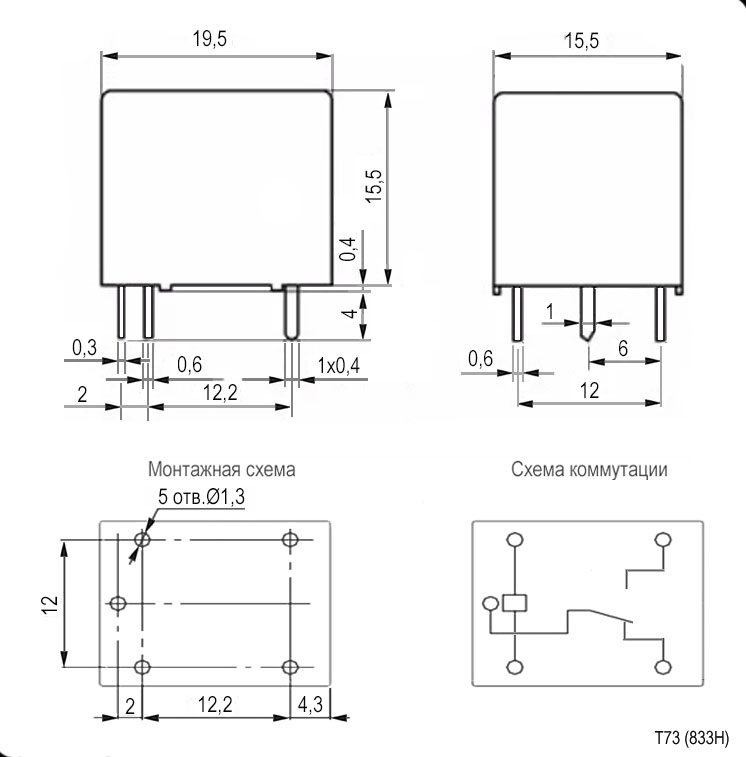

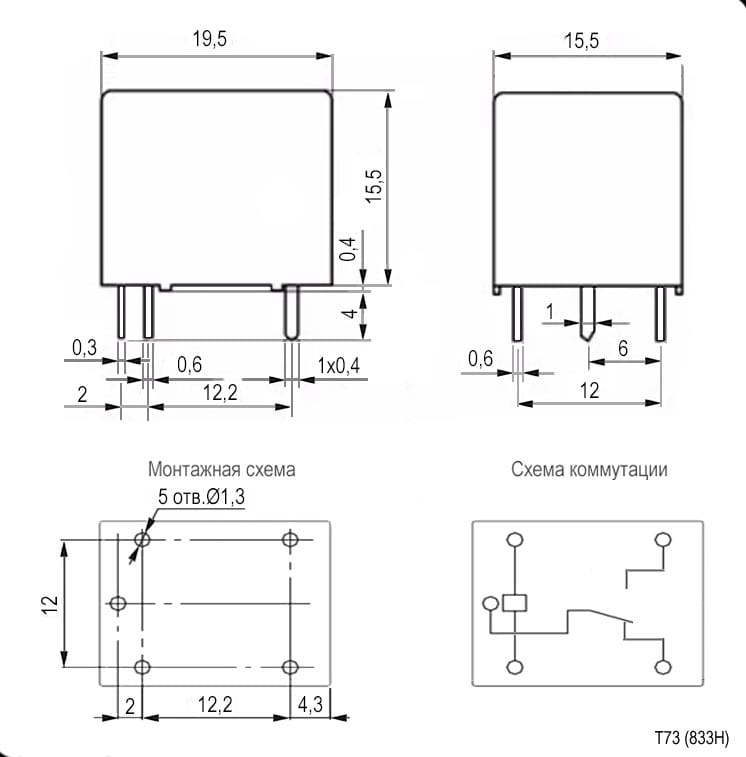

Документация и схема
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 6 025 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 100 шт · только целая упаковка
- Фасовка
- 25 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202525 шт125 шт
2025100 шт606 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарT73 5VDC (833H) 10ARUICHIАрт. RU 59111 28,19 ₽6 025 шт по каталогу |  37,69 ₽5 600 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  37,69 ₽3 600 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  33,75 ₽925 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  28,26 ₽2 940 шт по каталогу Совпадает 1 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | SPDT; form C | SPDT; form CСовпадает | SPDT; form CСовпадает | SPDT; form C: NO-NCОтличается | NO: SPST - 4pin ; form 1AОтличается |
| Номинальное напряжение катушки, В | 5 DC (Uмакс.=6,5) | 12 DC (Uмакс.=15,6)Отличается | 24 DC (Uмакс.=31,2)Отличается | 5 DC (Uмакс.=6,5)Совпадает | (DC) - 12 (Umax = 15,6)Отличается |
| Сопротивление катушки, Ом | L (высокочувств.) - 70/ D (норм.) - 55 | L (высокочувств.) - 400/ D (норм.) -320Отличается | L (высокочувств.) - 1600/ D (норм.) -1280Отличается | 42 (600 мВт)Отличается | —Нет данных |
| Контактное сопротивление, мОм, не более | 50 (при Udc=6В; I=1A) мОм | 50 (при Udc=6В; I=1A) мОмСовпадает | 50 (при Udc=6В; I=1A) мОмСовпадает | 100 (при Udc=6В; I=1A) мОмОтличается | 100 мОмОтличается |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает |
- 37,69 ₽5 600 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийSPDT; form CАналогSPDT; form CСовпадает
- Номинальное напряжение катушки, В
- Текущий5 DC (Uмакс.=6,5)Аналог12 DC (Uмакс.=15,6)Отличается
- Сопротивление катушки, Ом
- ТекущийL (высокочувств.) - 70/ D (норм.) - 55АналогL (высокочувств.) - 400/ D (норм.) -320Отличается
- Контактное сопротивление, мОм, не более
- Текущий50 (при Udc=6В; I=1A) мОмАналог50 (при Udc=6В; I=1A) мОмСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- 37,69 ₽3 600 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийSPDT; form CАналогSPDT; form CСовпадает
- Номинальное напряжение катушки, В
- Текущий5 DC (Uмакс.=6,5)Аналог24 DC (Uмакс.=31,2)Отличается
- Сопротивление катушки, Ом
- ТекущийL (высокочувств.) - 70/ D (норм.) - 55АналогL (высокочувств.) - 1600/ D (норм.) -1280Отличается
- Контактное сопротивление, мОм, не более
- Текущий50 (при Udc=6В; I=1A) мОмАналог50 (при Udc=6В; I=1A) мОмСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- 33,75 ₽925 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Схема переключения
- ТекущийSPDT; form CАналогSPDT; form C: NO-NCОтличается
- Номинальное напряжение катушки, В
- Текущий5 DC (Uмакс.=6,5)Аналог5 DC (Uмакс.=6,5)Совпадает
- Сопротивление катушки, Ом
- ТекущийL (высокочувств.) - 70/ D (норм.) - 55Аналог42 (600 мВт)Отличается
- Контактное сопротивление, мОм, не более
- Текущий50 (при Udc=6В; I=1A) мОмАналог100 (при Udc=6В; I=1A) мОмОтличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- 28,26 ₽2 940 шт по каталогу
Совпадает 1 из 4 сравнимых параметров
- Схема переключения
- ТекущийSPDT; form CАналогNO: SPST - 4pin ; form 1AОтличается
- Номинальное напряжение катушки, В
- Текущий5 DC (Uмакс.=6,5)Аналог(DC) - 12 (Umax = 15,6)Отличается
- Сопротивление катушки, Ом
- ТекущийL (высокочувств.) - 70/ D (норм.) - 55Аналог—Нет данных
- Контактное сопротивление, мОм, не более
- Текущий50 (при Udc=6В; I=1A) мОмАналог100 мОмОтличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
